深圳市贝钼科技有限公司

一. 使用说明：

感谢你选择我公司的红外24键单路控制器。在安装使用本产品前，敬请仔细阅读本手册，确保完全理解本说明书以避免造成不必要的损坏。

在拆包装使用前，请查实产品是否存在运输过程中所造成的损坏，如出现损坏，请立即通知供应商并不要使用本产品。

二. 售后服务：

从购买产品时间起，1年时间内按操作说明正常使用出现品质问题，本公司免费提供维修或更换服务。

由于不遵循此说明书说明和下列条款而导致产品损坏的，供应商不负责此引起的任何问题和缺陷，即使在保质期内，由客户承担维修费用。

1.误操作造成的损坏，如没按照说明书的误操作。

2.使用不合适的供电电源和过高的电压造成的损坏。

3.私自撤除、维修、修改电路、不正确连接以及私自撤换芯片造成的损坏。

4.购买后由于运输、震荡、摔地、进水造成的损坏。

全提示：

为了保证产品的完好状态和使用安全，请遵守此说明书上的提示和提醒。

注意！谨慎操作 ！请详细阅读安全注意事项：

1.安装时尽量避免在雷区、强磁场和高压的区域。

2.确保接线正确牢固，以免短路损坏部件和触发火灾事故。

3.请将控制器安装在通风良好的地方，以保证环境温度适宜。

4.请检查控制器输入供电电源（一定要根据控制器供电电压配套）是否符合产品要求。

5.如发生问题，请勿私自维修。如果有疑问，请联系供应商。

四.  产品简介：

24键红外调光器（升级版）多功能LED 调光器采用先进的微电脑控制，用于控制各种以LED为光源的灯具；价格低廉，接线简单，使用方便等优点；可通过红外遥控器进行控制LED灯功能变化，速递调节，亮度调节。

五．技术参数
型号：IR24键
●工作温度：-20-60℃
●供电电压：直流5V、12V、24V可选（订货注明所需电压）
●输出：单路
●外型尺寸： L49.5ΧW34.5ΧH22 mm
●净重：50g
●静态功耗：<1W
●最大负载电流：单路6A
●输出功率：5V<30W，12V<72W，24V<144W

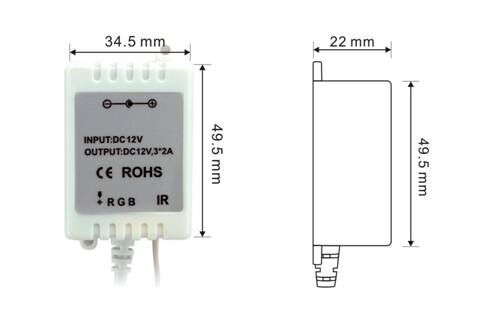

六. 外形尺寸：

控制器尺寸：

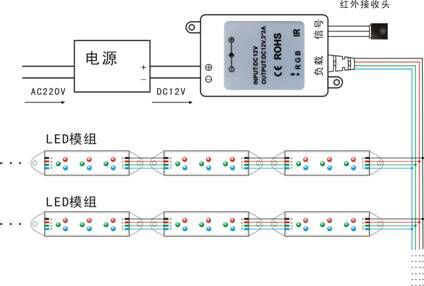

七.控制器连接示意

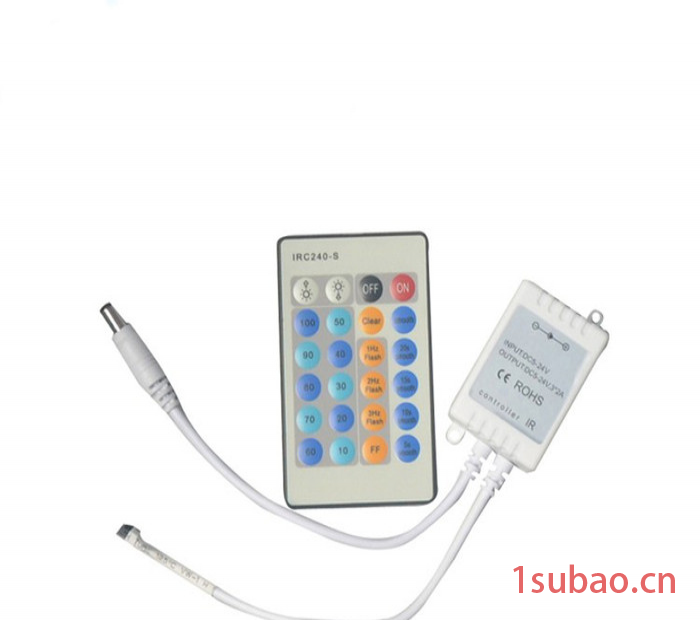

八.遥控按键名称与功能说明：

 九.使用说明：

1.    先连接负载线，再接电源线；上电前确保连接线之间无短路现象；

2、操作时，将遥控器对着红外接收头，确保遥控器与接收头之间没有干扰性障碍物；

十.故障分析和解决方法：
