      BM-SZ100-SYNCDIM-TOUCH是一款LED单色调光控制器，该系统由RF无线触摸遥控器和接收器两部分组成，适用用于控制各种单色恒压led灯具，例如：LED灯条、LED模组、LED灯串等；采用先进的PWM控制技术，可实现**的调光效果；通过RF无线电容式触摸遥控器，可实现亮度的调节和动态模式的选择；此款控制器之间可以通过RJ45型号网线相互连接实现更多LED灯的同步变化，理论上可以连接无数台。

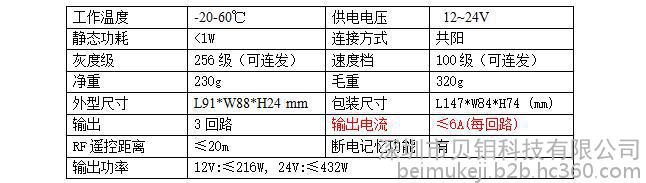

技术参数

产品特点

1、 本产品为恒压型调光器，标准产品供电电压为宽DC12-24V，**大电流为25A；

2、 采用可移动RF无线电容式触摸遥控器，反应灵敏，触摸灵敏，调光效果平滑稳定，不频闪；

3、 当用手触摸调光环时，灯具会立即亮相应亮度的灯光，并且遥控器上的感应灯也会显示相应色温的光环，使得遥控更加漂亮独特；

4、 控制器带有RJ45同步网口，通过网线连接可实现同步控制；

5、 调光效果平滑稳定，不频闪；

6、 当调节亮度和速度时，可以直接按住按键不放，快速连发调节；

7、 具有断电记忆存储功能，每次上电都会保留上次掉电时的变化模式；

外型尺寸

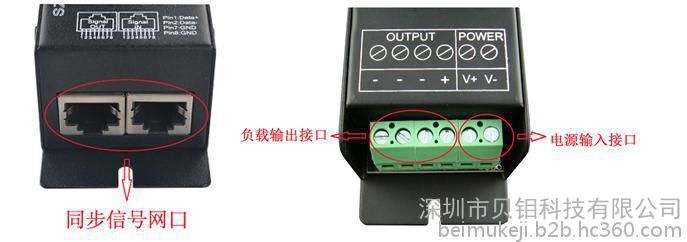

接口说明

使用说明

先连接负载线，再接电源线；上电前确保连接线之间无短路现象；

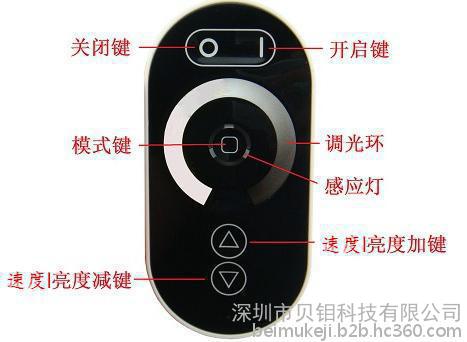

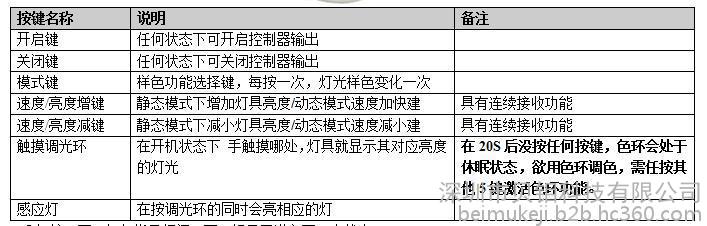

1）HX-SWC-DIM手携式无线触摸遥控器，共5个触摸按键、1个触摸调光环和1个调光环感应灯，各按键功能如下：

●每按一下，红色指示灯闪一下，提示已进入下一个状态。

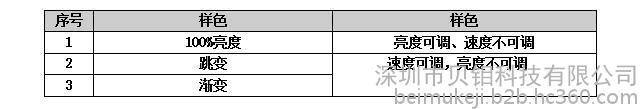

●模式变化功能如下表所示

备注：对码方式：

     如需对控制器进行重新对码，请按如下操作进行对码

1、 上电前按住中间键，此时遥控器指示灯亮起红色，按住不放

2、 对控制器进行上电，此时负载输出50%的亮度（提示：如输出端没输出50%亮度，说明对码不成功，需要重复1步骤）

3、 5秒之内按开启键，此时负载输出25%的亮度

4、 5秒之内按中间键，此时负载输出5%的亮度

5、 5秒之内按开启键，对码成功。

6、 如对码不成功，需重复1~5步骤，直到成功为止。

典型应用

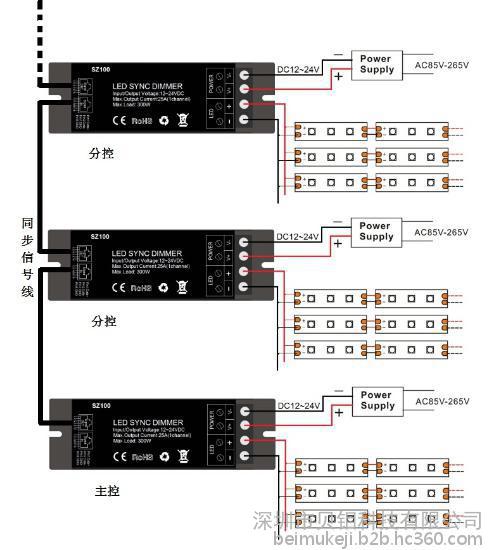

1、控制器连接图；

注意事项

1、 本标准产品供电电压DC12V~24V，不得接到其他电压上；

2、 上电前确保接线正确无短路，如果灯出现不工作，应及时断电，防止短路把控制器烧坏，

并检查线路是否有问题；

3、 本产品不防水，如果需要放在户外或者潮湿的地方，需要采用防水箱进行保护；

4、 触摸遥控器采用3*1.5V电池供电；

    5、本产品不可超负荷使用，LED灯具的总功率不能超过产品所能承受的**大功率；

6、本产品的质保期为1年，但不包括人为损坏、购买后运输中的损坏以及自然力造成的损坏等各种外部因素造成的情形。
