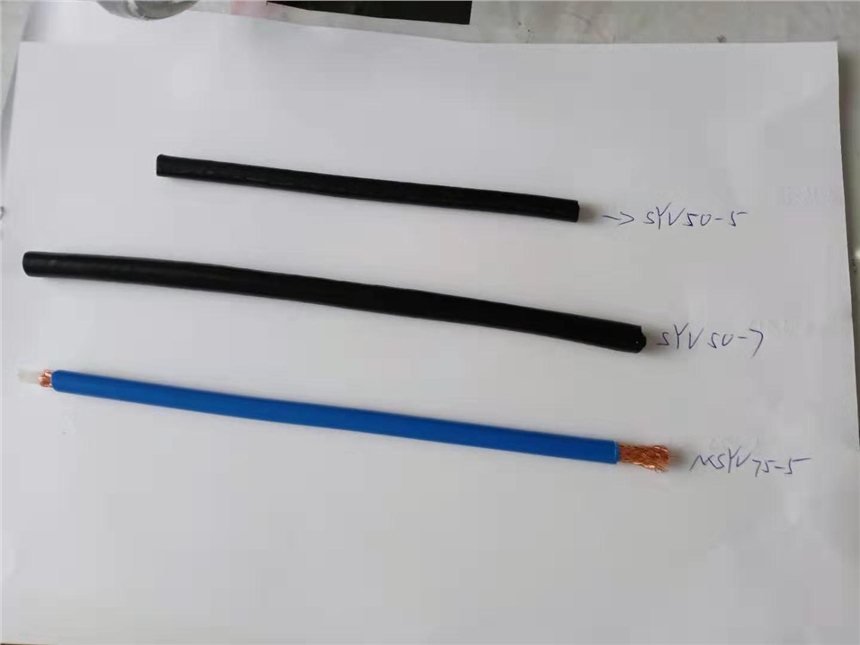

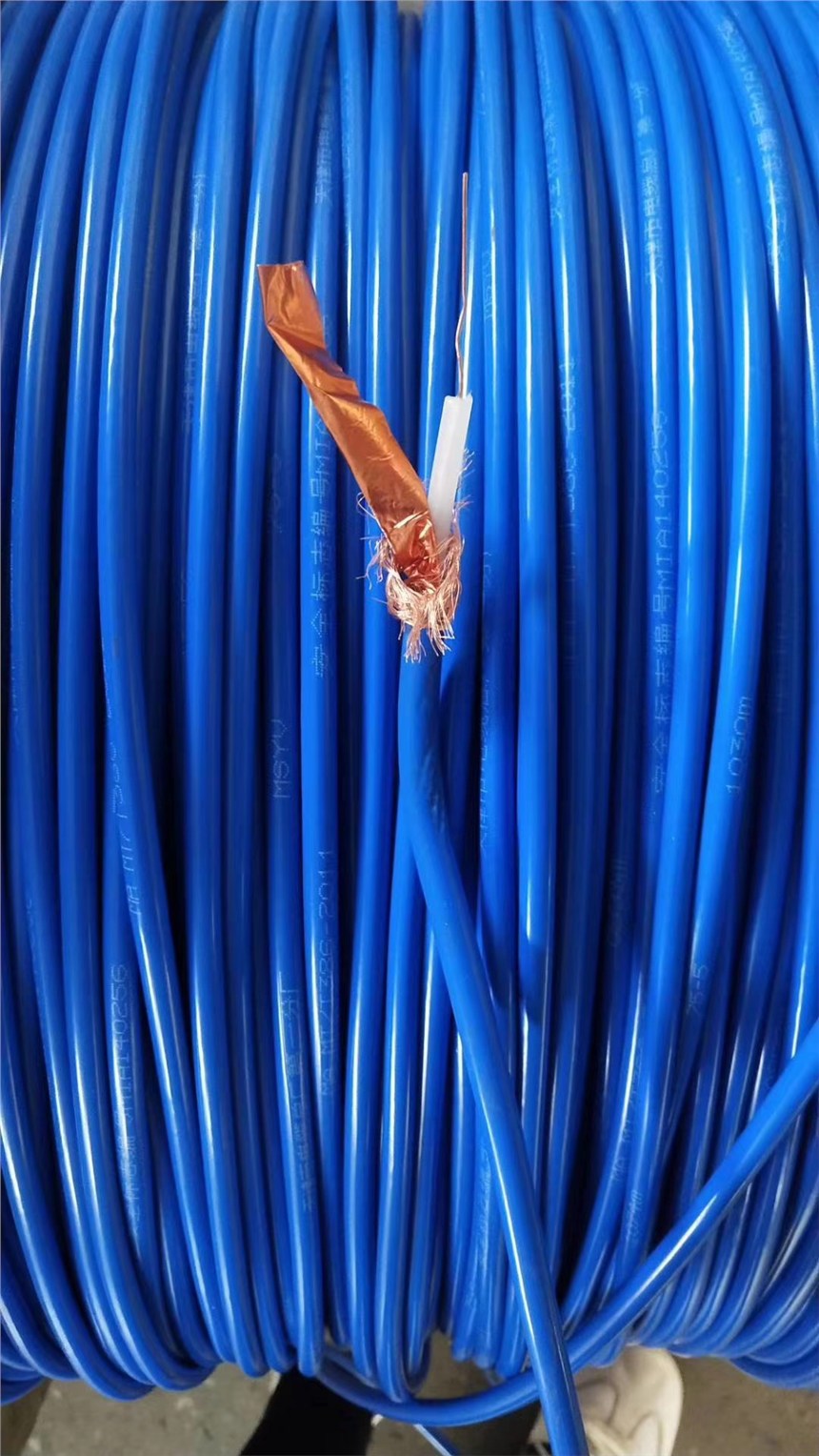

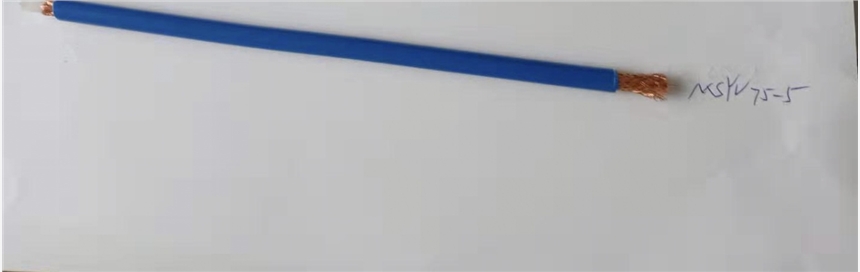

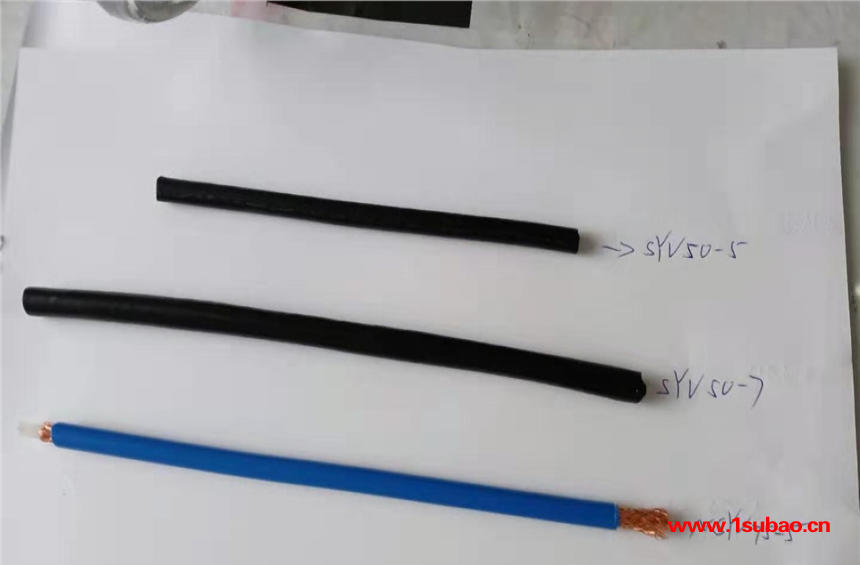

天联牌矿用同轴电缆MSYV结构参数表
型号 | 线缆结构 | 绝缘外径 mm | 电缆外径 mm | 制造长度(m) | 计算重量 kg/km | ||
根/直径 | 外径mm | 标准 | 短 | ||||
SYV50-1 | 7/0.09 | 0.27 | 0.87±0.05 | 1.9±0.10 | 50~200 | 3 | 7.56 |
SYV50-2-1 | 7/0.15 | 0.45 | 1.5±0.10 | 2.9±0.10 | 50~200 | 3 | 15.46 |
SYV50-2-2 | 1/0.68 | 0.68 | 2.2±0.10 | 4.0±0.20 | 100~200 | 5 | 30.92 |
SYV50-3 | 1/0.90 | 0.90 | 3.0±0.15 | 5.0±0.25 | 100~200 | 7 | 45.48 |
SYV50-5-1 | 1/1.37 | 1.37 | 4.6±0.20 | 7.0±0.30 | 100~200 | 7 | 83.18 |
SYV50-5-2 | 1/1.37 | 1.37 | 4.6±0.20 | 7.8±0.30 | 100~200 | 7 | 120.19 |
SYV50-7-1 | 7/0.76 | 2.28 | 7.3±0.25 | 10.2±0.30 | 50~100 | 7 | 167.99 |
SYV50-7-2 | 7/0.76 | 2.28 | 7.3±0.25 | 11.2±0.30 | 50~100 | 7 | 244.17 |
SYV50-9 | 7/0.95 | 2.85 | 9.0±0.30 | 12.4±0.40 | 50~100 | 7 | 237.85 |
SYV50-12 | 7/1.20 | 3.60 | 11.5±0.40 | 15.0±0.50 | 100~200 | 7 | 337.10 |
SYV50-15 | 7/1.54 | 4.62 | 15±0.50 | 19±0.50 | 100~200 | 10 | 517.75 |
SYV50-17 | 19/1.04 | 5.20 | 17.3±0.70 | 22±0.60 | 100~200 | 10 | 730.14 |
SYV50-23-1 | 19/1.37 | 6.85 | 23±1.0 | 28.8±0.70 | 100~200 | 10 | 1181.78 |
SYV75-2 | 7/0.08 | 0.24 | 1.5±0.10 | 2.9±0.10 | 50~200 | 5 | 15.77 |
SYV75-3 | 7/0.17 | 0.51 | 3.0±0.15 | 5.0±0.25 | 50~200 | 5 | 41.79 |
SYV75-5-1 | 1/0.72 | 0.72 | 4.6±0.20 | 7.1±0.30 | 100~200 | 5 | 76.56 |
SYV75-5-2 | 7/0.26 | 0.78 | 4.6±0.20 | 7.1±0.30 | 100~100 | 5 | 76.37 |
SYV75-7 | 7/0.40 | 1.20 | 7.3±0.25 | 10.2±0.30 | 50~200 | 5 | 150.72 |
SYV75-9 | 1/1.37 | 1.37 | 9.0±0.30 | 12.4±0.40 | 50~200 | 5 | 212.59 |
SYV75-12 | 7/0.64 | 1.92 | 11.5±0.40 | 15.0±0.50 | 100~200 | 5 | 301.26 |
SYV75-15 | 7/0.82 | 2.46 | 15.0±0.50 | 19.0±0.50 | 100~200 | 10 | 444.99 |
SYV75-17 | 7/0.95 | 2.85 | 17.3±0.70 | 22.2±0.60 | 100~200 | 10 | 646.12 |
SYV75-23-1 | 7/1.27 | 3.81 | 23±1.0 | 28.8±0.70 | 100~200 | 10 | 1038.20 |
SYV75-28-1 | 7/1.5 | 4.5 | 28±1.0 | 34.5±0.80 | 100~200 | 10 | 1450.57 |

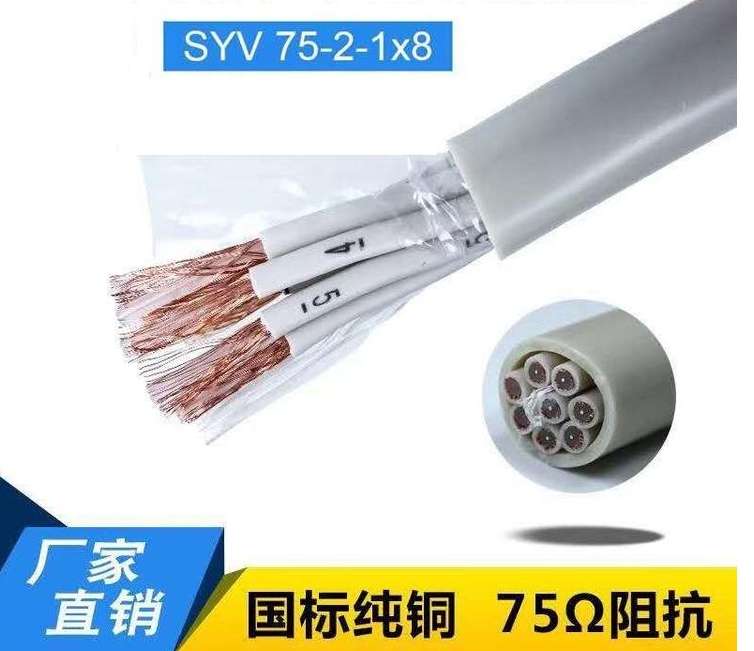

视频线同轴射频电缆SYV系列
主要型号：
SYV-75-3|SYV-75-5|SYV-75-12|SYV-75-4|SYV-75-7|SYV-75-9|SYV-50-2|SYV-50-3|SYV-50-5|SYV-50-7|SYV-50-9|SYV-50-12|SYV-50-15|SYV-50-17|SYV-75-15|SYV-75-17
标准：GB/T14864-93
用途：
用于视频监控线路、会议视频等电子线路架设、工程装修讯号传输、影音器材连接以及其它电子装置，传输射频信号。
天津市电缆总厂一分厂生产视频同轴电缆，主要产品：
1、视频同轴电缆SYV-75欧姆系列（-3、-4、-5、-7、-9、-12、-15、-17）
2、视频同轴电缆SYV-50欧姆系列（-2、-3、-5、-7、-9、-12、-15、-17）
3、视频同轴电缆SYV-100-7欧姆系列
欢迎广大新老客户来样定做，批量不论大小本公司一定热忱服务?
1:执行标准：GB/T14864-93
2:产品型号：SYV
3:导体裸铜
4:绝缘为实心聚乙烯
5:裸铜丝、镀锌铜丝、铜包铝、铜丝编织屏蔽
6：聚氯乙烯外护套
适用于无线电通信和采用类似技术的电子装置
型号规格 内导体根数*直径 绝缘外径mm 编织角度不大于 护套外径 缆芯介电强度KV 特性阻抗 衰减常数20℃ 绝缘电阻MΩ/km
频率MHZ 衰减dB/m不大于
SYV50-2 7/0.16 1.5±0.1 45° 2.8±0.2 2.0 50Ω 200 0.45 5000
SYV50-2 1/0.68 2.2±0.1 4.0±0.2 3.0 200 0.31
SYV50-3 7/0.32 2.95±0.13 5.0±0.2 4.0 200 0.24
SYV50-3 1/0.9 2.95±0.13 5.0±0.2 4.0 200 0.22
SYV50-5 1/1.4 4.8±0.2 7.2±0.3 6.5 200 0.15
SYV50-7 7/0.75 7.25±0.25 10.3±0.3 10.0 200 0.11
SYV50-9 7/0.95 9.0±0.3 12.2±0.4 12 200 0.095
SYV50-127/1.15 11.5±0.3 15.0±0.4 15 200 0.08
SYV50-15 7/1.54 15.0±0.4 19.0±0.5 20 200 0.065
SYV50-17 1/5.0 17.3±0.4 22.0±0.5 22 200 0.056
SYV50-17 19/1.04 17.3±0.4 22.0±0.5 22 200 0.06
SYV75-3 7/0.17 3.0±0.13 5.0±0.25 2.0 75Ω 200 0.28
SYV75-4 7/0.21 3.7±0.1 6.0±0.2 4.2 200 0.22
SYV75-4 1/0.59 3.7±0.1 6.0±0.2 4.2 200 0.19
SYV75-5 1/0.75 4.8±0.2 7.2±0.3 5.5 200 0.15
SYV75-5 7/0.26 4.8±0.2 7.2±0.3 5.5 200 0.15
SYV75-7 7/0.4 7.25±0.15 10.3±0.3 8.0 200 0.12
SYV75-7 1/1.15 7.25±0.15 10.3±0.3 8.0 200 0.1
SYV75-9 1/1.37 9.0±0.3 12.2±0.4 10.0 200 0.088
SYV75-12 7/0.63 11.5±0.3
自承式-同轴电缆-自承式-视频同轴电缆-自承式-射频同轴电缆-自承式SYV-75-5 75-7 75-9射频同轴电缆的详细介绍
自承式-同轴电缆-自承式-视频同轴电缆-自承式-射频同轴电缆-自承式SYV-75-5 75-7 75-9射频同轴电缆-SYV75-5 75-7 75-9自承式电缆-自承式有线同轴
SYV75-9视频线用途：安全防范产品配套传输线缆、停车场监视电缆、三表远程控制线缆、电子线、通信电缆、高速公路监控线缆
天联线缆厂铠装视频线SYV22 SYV23 铠装视频线SYV53铠装视频线
SYV-75-3|SYV-75-5|SYV-75-12|SYV-75-4|SYV-75-7|SYV-75-9|SYV-50-2|SYV-50-3|SYV-50-5|SYV-50-7|SYV-50-9|SYV-50-12|SYV-50-15|SYV-50-17|SYV-75-15|SYV-75-17|SYV-100-7
SYV 视频线 同轴电缆 SYV22,SYV23,SYV53铠装射频同轴电缆
我们始终以*的管理，*的技术和*的质量，为广大的客户提供*的产品和*的服务．
专业生产视频同轴电缆，主要产品：
1、视频同轴电缆SYV-75欧姆系列（-3、-4、-5、-7、-9、-12、-15、-17）
2、视频同轴电缆SYV-50欧姆系列（-2、-3、-5、-7、-9、-12、-15、-17）
3、视频同轴电缆SYV-100-7欧姆系列
欢迎广大新老客户来样定做，批量不论大小本公司一定热忱服务 天联牌铠装电缆国标铠装同轴电缆SYV22、SYV53
铠装同轴电缆SYV22、SYV53用途：用于视频监控线路、会议视频等电子线路架设、工程装修讯号传输、影音器材连接以及其它电子装置，传输射频信号。
1:铠装同轴电缆SYV22、SYV53执行标准：GB/T14864-93
2:产品型号：SYV 、SYV22、SYV23、SYV53、SYV32
3:导体裸铜
4:绝缘为实心聚乙烯
5:裸铜丝编织屏蔽
6：聚氯乙烯外护套
实芯聚乙烯绝缘聚氯乙烯护套射频同轴电缆型号规格SYV SYV22 ZR-SYV ZR-SYV22 SYY SYV23 ZR-SYY23 SYY23
SYV-50-17|SYV-50-15|SYV-50-12|SYV-50-9|SYV-50-7|SYV-50-5|SYV-50-3|SYV-50-2|SYV-75-3|SYV-75-4|SYV-75-5|SYV-75-7|
SYV-75-9|SYV-75-12|SYV-75-15|SYV-75-17|SYV-100-7|
本厂可根据客户需要订制不同型号电线电缆.我们始终以*的管理，*的技术和*的质量，为广大的客户提供*的产品和*的服务
天津市电缆总厂*分厂专业生产矿用通信电缆；矿用控制电缆；矿用信号电缆；煤矿用通信电缆；矿用防爆线；矿用防爆通信电缆，煤矿用控制电缆；煤矿用信号电缆；矿用通讯电缆；矿用电缆；矿用线；矿用阻燃通信电缆；矿用阻燃信号电缆；矿用阻燃控制电缆；矿井用通信电缆；矿井用信号电缆；矿井用控制电缆；矿用监测电缆；矿用监控电缆；矿用遥测电缆；矿用监测线；矿用监控线；矿用电缆；矿用防爆电缆；矿用电缆；矿用阻燃电缆；传感器电缆； MHYV；MHYAV；MHYA32型矿用通信电缆； MHYV；MHYVR；MHYVP；MHYVRP；MHY32型矿用信号电缆（矿用通讯电缆）；MKVV；MKVV22；MKVV32；MKVVR型矿用控制电缆产品均有煤安标志，规格齐全，产品广泛应用于各大煤矿系统和煤矿监控系统；销往全国各地煤业公司，矿业集团；并成为多家矿业设备公司配套产品，建立了长期的合作关系，产品一直受到用户的好评与信赖！
