120千瓦柴油发电机组的组成构造
很多网友对咱们的发电机组能够发电都十分的感兴趣，那今天咱们来说的便是柴油发电机是由哪些部分组成的，
以120千瓦柴油发电机组为例。

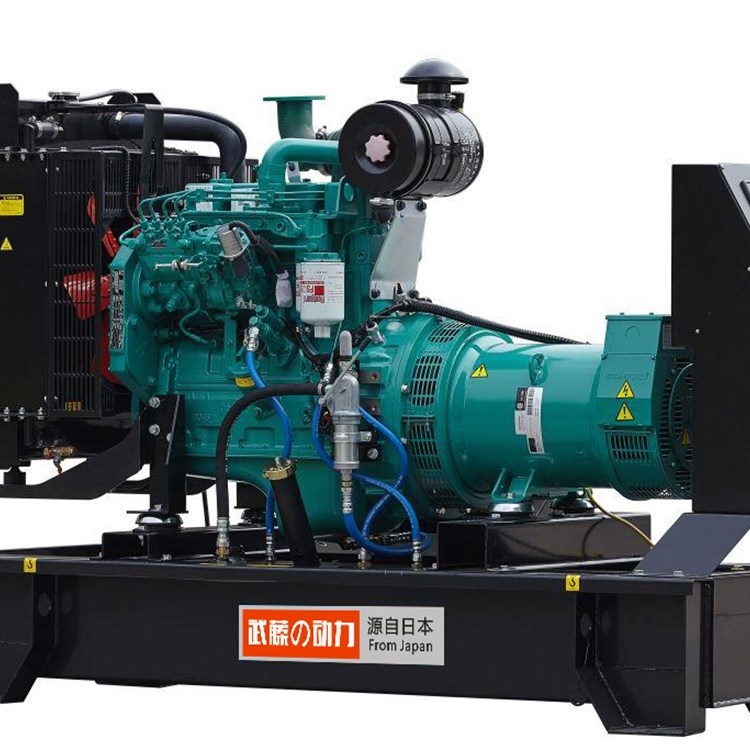

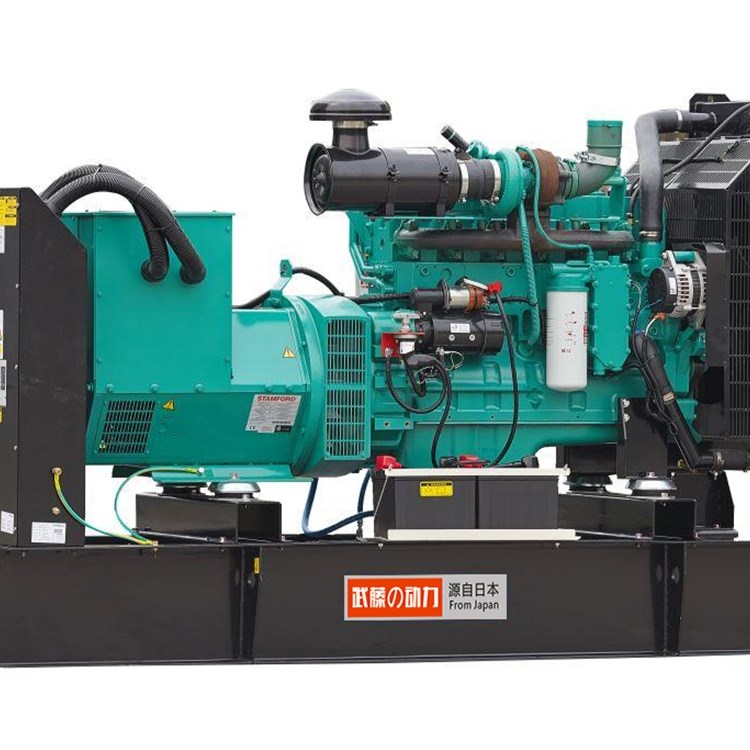

120千瓦柴油发电机组主要由柴油机、发电机以及控制系统这三个部分组成。
说完了主体再便是内部构造，要知道柴油机和发电机是有两种衔接方式的，一个是柔性衔接，意思是用连轴器把两部分对接起来；第二个是刚性衔接，意思是用如水温传感器强度螺栓将发电机钢性衔接片和柴油机飞轮盘衔接而成。
现在咱们市场上的120千瓦柴油发电机组使用刚性衔接的比较多一些，在柴油机和发电机衔接好之后就能够安装在公共底架上，然后配上各种起维护效果的传感器（如水温传感器），通过这些传感器，能够直观地把柴油机的运转状况显现给操作者，而且有了这些传感器，咱们就能够设定一个上限，当抵达或超越这个限定值的时分控制系统时就会预先警报，这个时分如果操作员没有采纳办法，控制系统会主动将机组停掉，120千瓦柴油发电机组便是采纳这种方式然后起到自我维护效果的

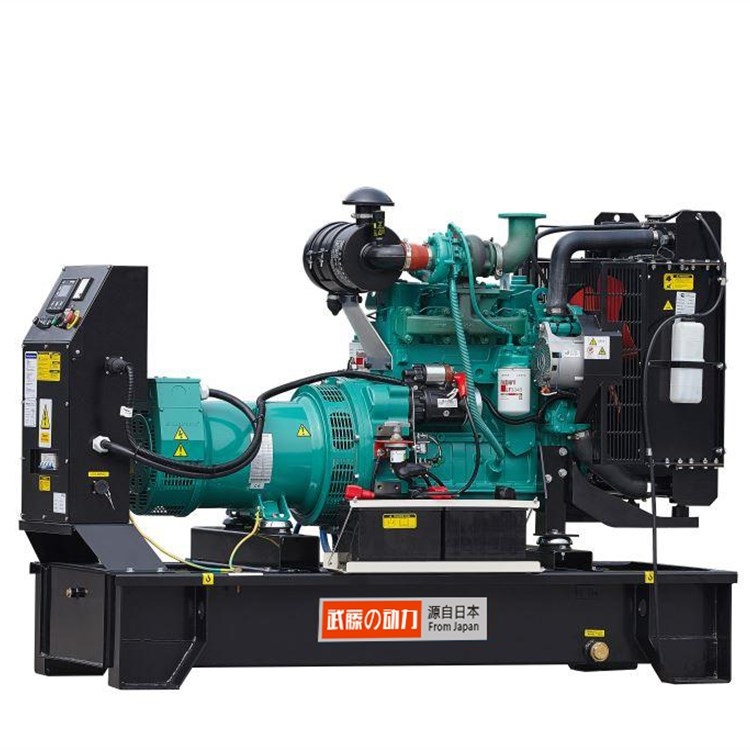

当机组传感器起接收和反馈到各种信息的效果时，真实显现这些数据和执行维护功用的是发电机组的控制系统了，控制屏一般会安装在发电机上，行话也称为背包式控制屏，也有部分是一个屏放置在操作室内，咱们称它为分体式控制屏，当控制屏通过电缆和发电机以及传感器衔接，分别显现电参数和柴油机运转参数，操作者运转就十分方便了。此外，柴油发电机组还有底盘、联轴器、散热器、燃油箱，有的还装设有和外罩等部件，他们一同组成了发电机组。
| 机组型号 | YOTO170000TLSA-TDE | |
| 发 电 机 | 型号 | LSA-120SF |
|
| 额定功率 | 120KW |
|
| 额定转速 | 1500r/min |
|
| 额定频率 | 50HZ |
|
| 额定电压 | 400V |
|
| 额定电流 | 250A |
|
| 额定功率因数 | 0.8（滞后） |
|
| 相数及接法 | 三相四线星形接法 |
|
| 励磁方式 | 无刷永磁 |
|
| 调压方式 | VR自动 |
|
| 绝缘等级 | H级 |
| 发 动 机 | 引擎型号 | 6VR170G100DE |
|
| 1小时功率 | 140KW |
|
| 额定转速 | 1500r/min |
|
| 启动方式 | DC24V电马达启动 |
|
| 型式 | 直列、直喷 |
|
| 进气方式 | 涡轮增压 |
|
| 冲程 | 6 |
|
| 气缸数 | 6 |
|
| 气缸直径/行程 | 105/130mm |
|
| 机油牌号 | CD15W/40GB11122 |
|
| 燃油消耗率 | 额定负载30L/h |
|
| 机油消耗率 | ≤1.8g/KWh（75%额定负载时） |
| 发 电 机 组 | 机组型号 | YOTO170000TLSA-TDE |
|
| 额定功率 | 120KW |
|
| 额定电压 | 400V |
|
| 额定功率因数 | 0.8（滞后） |
|
| 额定转速 | 1500r/min |
|
| 励磁方式 | 无刷自励 |
|
| 启动方式 | DC24V电马达启动 |
|
| 冷却方式 | 闭式风扇水冷 |
|
| 重量 | 1700Kg |
|
| 外形尺寸 | 3200x1300x1700 |
