| 型号 | QLM-1215-1500A |
|---|---|
| 品牌 | 千里目 |

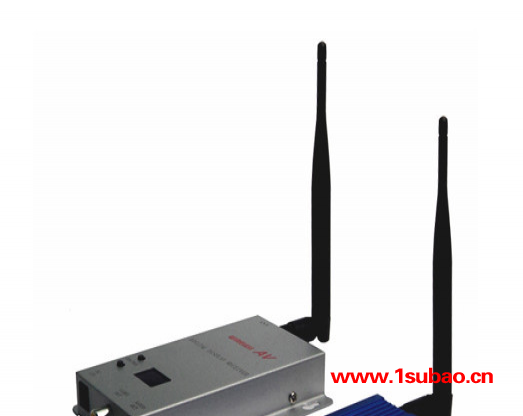

无线微波传模拟摄像输出视频600米千里目15频道1500mW | ||
15频道发射器 | ||
型 号 | QLM-1215-1500A | |
体 积 | 88mm(a)*52mm(b)*20mm(h) | |
频 道 | 15 个可调 | |
电压/电流 | 12V/600mA | |
使用环境 | -20℃--＋60℃ | |
频 率 | 0.9G--1.28G | |
功 率 | 1500mW 35dBM | |
无障碍传输 | 200M-800M | |
视频输出 | 1V—p | |
单发射（不含电源）净重 | 0.14 KG | |
28 频道接收机 | ||
体 积 | 135*80*21mm | |
使用环境 | -20℃--＋60℃ | |
电压/电流 | 9-12V/250mA | |
频 率 | 09G-1.5G | |
灵敏度 | -85Dbm | |
单接收（不含电源）净重 | 0.2 KG | |
开扩地传输距离/使用环境、范围说明 | ||
发射、接收 接20DB天线传1350米；15DB天线传1250米；13DB天线传1000米；12DB天线传850米；标配的3DB天线传650米。产品用不方便拉电缆线的各类需无线视频实时监护；如 家用、航模航拍.机构单位等 | ||
配套 | ||
发射机、接收机 | 各一只 | |
接收用12V 500毫安电源 | 一 只 | |
发射用12V 1500毫安电源 | 一 只 | |
3dB小全向天线 | 2 支 | |
发射、接收专用连接线 | 各一条 | |
说明书 | 1 册（中、英文对照） | |
产品盒尺寸240*160*63mm，一盒/套 重850克； +外包箱发货一套重：1000克 | ||
15频道无线影音传输系统使用说明
感谢您购买本公司无线通讯产品。为使您更好的使用本产品，请您详细阅读使用说明书。
安装前注意事项：
· 本产品避免架设在婴幼儿易碰触的地方。
· 为了避免水气造成本产品损坏或触电，请勿将本产品曝露在潮湿或遭受雨淋的地方。
· 发射机一定要先接上天线在通电，通电的情况下，切勿触摸发射天线，避免灼伤！不用时请先拔掉电源后再宁下天线；当暂停使用本产品时，请将电源变压器拨掉。
· 请选购合格质量较好的电源变压器。如使伪劣电源变压器，会直接影机器使用效果和导致本产品损坏，本公司不负任何责任。发射器配12V1500毫安稳压电源；接收器配12V500毫安稳压变压器。
· 因自行修改或拆装所造成的本产品损坏，本公司不负任何责任。
· 发射机不宜长时间用12V电瓶供电（因12V电瓶充足电，电压有15V以上容易损坏发射机
15频道发射机对应28频道接收机显示频道表：
发射机显示频道 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | A | b | c | d | E | F |
接收机显示频道 | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | 11 | 12 | 13 | 14 | 15 |
发射、接收连接方式：
发射器提供一条与摄像机专用连接线：其中红色为发射机电源输入，接12V稳压电源；黑色头为摄像头供电 ；黄色接摄像头视频；白色连接摄像头音频；另一端耳机插头插入发射机耳机孔。
数字显示发射机上有LED显示屏，按动CONTROL黑色按键，显示屏的数字从1，2 .34 .5.6.7.8.9.A.b.C d .E. F 表示有 15个频道
数字显示接收机上有LED显示屏 按动CONTROL黑色按键，显示屏的数字 从01CH. 02……..28CH 表示有 28个频道, 使用时只要将数字显示发射机LED显示的数字与数字显示接收机显示的数字相同时,这样就可收到声音和图象。
数字显示接收机循环功能使用说明：
先接通电源，LED显示屏点亮，按动CONTROL任一键能收到0.9G—1.56G之间的28个频道信号，显示从00、01、02……28之间变化，每按动一次变化一个频道。当需要某几个频道信号自动循环时，只要选择好接收的频道，按住CONTROL任一键4秒，小数点点亮，表示这一频道的信号已存储，松开按键，再次按住任一按键选择要循环的频道，重复以上动作，将所要循环接收的信号选定，按动CONTROL键将数字调到OA的位置，此时接收机将按照你以上所选定的频道循环接收不同频率的信号。要解除循环：（1）可以按住CONTROL的任一键不松开至到显示00时循环解除；（2）可以断电一次循环解除，当显示调在0A时只有存储指示灯亮，说明没有循环的频道，当在循环时断电需要重新设定。不在循环时断电情况下频道会在通电时自动记存断电前的频道. 接收机上标有VIDEO（视频）、AUDIO（音频）、12V、分别接监视器的AV输入端。DC12V为稳压电源插头为内正外负的。
适用范围：小功率的视频传输，用在家庭行动不便的老人和婴幼儿睡眠看护；记者、司法人员办案；航模航拍等各类近距离场合进行无线监视/监护。
建议：请同时选购一款质量较好的摄像机，再与我司的无线视频发射机连接；配套的接收器与电视机AV/录像机/或各数显示设备连接；再在空环境试传输距离/效果
售后服务：
换修货事项：客户自收到本公司发来的产品之日起，一周之内出现任何质量问题本公司包换；一年内包修。
1、换货条件：外观完好无损，产品封条完好,配套件齐全，能再次销售。
2、维修事项：产品外观损伤、高电压烧坏、受潮、封条破裂、浸水…不属保修范围
注：换、修货物往返邮寄、运输费、购货付款/补款银行手续费由购货方付
