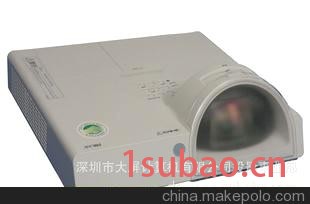

松下PTX20ST投影机 投影仪

用于教育、商务、家庭、KTV等场所LCD液晶投影机（全国联保，整机2年保修，可提供增值税发票）

便携、耐用

• 0.82m(2.69')的距离,即可投影80英寸的大画面

  PT-X20ST采用新开发的短焦镜头，0.82m(2.69')的距离,即可投影80英寸的大画面。使投影机的使用范围更加广泛。



  更少阴影，更流畅的教学

  使用PT-X20ST，可以减少教师在屏幕的阴影，更可以减少投影光线对教师的影响。

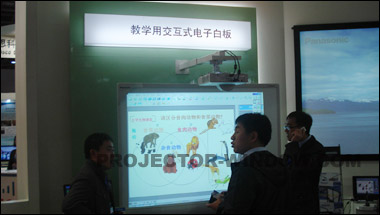

  适合与电子白板配合使用

  内置"白板模式"功能，可以有效减少投影在白板上产生的眩光。



  5000小时^*1的灯泡更换周期，设计上兼顾机身紧凑和优越性能



  全新灯泡驱动系统，实现5000小时^*1的灯泡更换周期

  投影机使用的灯泡需要兼顾亮度和更换周期。松下投影机为了保持灯泡
  的高性能，采用了独有的全新灯泡驱动系统。使灯泡的更换周期延长至
  5000小时^*1。





  "智能电源管理"功能可以保护

• 瞬时断电^*11或欠压^*12会使投影机关机，中断演示。PT-UX30的"智能电源管理"功能可以控制供电，即使电压波动，也可以持续投影。



  29dB^*2的静音设计

  29dB^*2的静音设计，减少噪音对教学的干扰。

  搭载"强光感应"(Daylight View Basic)功能，即使在高照明度的室内，图像依然清晰可见。

  "强光感应"(Daylight View Basic)功能通过环境光线传感器测量环境光量，根据环境照明度和色调进行相应的实时调节。即使在高照明度的室内，图像依然清晰可见。

  环保设计

  机身无喷涂，易于回收再利用。
  强光感应功能可以在不提高能耗的条件下提高视觉亮度感。
  0.4W^*3低能耗待机，在无输入信号的情况下，自动转为待机状态。

  有线网络功能使管理和系统升级更加简便

  即使被吊装在天花板上，也可通过有线网络进行管理和系统升级。

  投影机通过有线局域网络连接至控制电脑，可以实现远程监控。利用"多台投影机监控软件"^*9，可以在1台电脑上监控多台投影机的状态，当出现错误或灯泡需要更换时，管理员可以通过电子邮件获知。有线局域网支持PJlink《™(class1)连接，在共通协议下，可以监控不同品牌的投影机。



  远程监控示意图



  多台投影机监控软件使用案例



  顶部换灯和侧面更换过滤网

  从投影机顶部更换灯泡，从机身侧部更换过滤网。即使投影机被吊装在天花板上，不用摘下投影机也可以进行维护保养。









  标配外置强化滤尘器

  微孔静电过滤网可以高效率的阻止灰尘微粒进入投影机内部。标配外置强化滤尘器，防尘效果更胜一筹。在灰尘大的环境中，推荐安装外置滤尘器。



  多功能端口设计

  微配备了双RGB输入端口、有线网络端口、外部控制用串口(RS-232C)等丰富的端口。利用串口控制时，可以借助"仿效"功能继续使用松下投影机以往型号的控制命令。这一功能使投影机的更换更加便捷。另外音频输出端口可以在待机模式下使用，投影机无需开启即可输出音频。也可以通过投影机向外部输出音频^*7。



  快捷、易用，和更多的便捷功能设计

  快捷、易用，和更多的便捷功能设计

  • "快速启动"功能
    按下开关键后，迅速投射画面^*2。
  • "实时梯形校正"功能
    自动感知投影机倾斜角度，实时进行垂直梯形校正。
  • "输入信号自动搜索"功能
    自动选择有信号输入的频道^*3。
  • 屏幕帮助显示
    当投影机与电脑使用RGB线缆连接，并且没有显示画面时。屏幕显示连接帮助信息。
  • 输入信号选择导航
    当有多台电脑通过多种连接方式与投影机连接时，屏幕上顺序显示连接的信息，方便选择。



  即关即走

  利用储存的电能为投影机降温，使用结束后可直接断开电源。



  个性化开机LOGO设定及其他安全设计

  将电脑通过网络、串口连接至投影机，使用"LOGO传送软件"^*4*8，可以简单地将开机时显示的"Panasonic"
  LOGO改为其他个性化LOGO。另外还有防盗吊钩、用户密码、控制面板锁定、文本叠加等更多安全设计。







  其他功能



  • "双画面显示"功能
    投影画面分为左右两个窗口，可以同时投影冻结的画面和正常画面。



  • "画面放大"功能
    自动感知投影机倾斜角度，实时进行垂直梯形校正。
  • "画面冻结"功能
    可以将投影冻结在任一画面。
  • "快门"功能
    暂时停止投影并静音。
  • "待机画面"功能
    当信号源电脑没有输出信号时，投影画面显示蓝色或黑色背景，防止误连接。



  • 小巧的无线遥控器



  • 17种菜单语言

  *1 上述值为连续启动2小时，关闭0.5小时使用状态下的测量值，并非灯泡保修时间。频繁点灯或不间断长时间使用，都会影响灯泡的更换周期。
  *2 灯泡节能模式时。
  *3 节能"待机模式时。该模式下，通过网络唤醒等功能无效。通过RS-232C控制的部分命令不能实现。
  *4 可以从Panasonic官方网站下载。
  *5 投影机内置扬声器外，需要外接扩音器。
  *6 不显示开机LOGO时。
  *7 开启后搜索约5分钟。
  *8 上载的图像是1024×768像素的位图。同时，这个应用将会使色彩降到191。
  *9 视频 / S-视频 信号输入时，放大至2倍。

      松下PT-X20投影机身材小巧，性能优越。5000小时的灯泡更换周期，设计上兼顾机身紧凑和优越性能；有线网络功能使管理和系统升级更加简便；多种投影模式，适合不同屏幕。

   详细特征如下：

  电源功耗电流液晶板液晶板尺寸(对角线)宽高比显示模式驱动方式像素镜头光源亮度照度均匀性对比度扫描频率(RGB信号)水平扫描频率垂直扫描频率点时钟频率分量(YPBPR)信号色彩系统投影画面尺寸光轴投影距离屏幕宽高比投影方式扬声器最大可用声音输出接口S-视频输入视频输入电脑输入1 /电脑输入2音频输入音频输出串口局域网(RJ-45)外壳外型(宽 x 高 x 深)重量环境条件随机附件

  交流100~240V 50Hz / 60Hz

  300W 待机状态下且冷却风扇停止工作时：0.4W*1(待机模式：节能)，15W*2(待机模式：普通)

  3.5A~1.2A

  0.63英寸，(16mm)

  4 : 3

  3片式透过型液晶板(RGB)

  有源矩阵

  786,432像素(1024 × 768) × 3块

  固定焦点 / 手动聚焦F=1.80 f=6.74mm

  220W UHM聚光灯(灯泡更换周期为5000小时*3)

  2800lm

  85%

  500 : 1(全白 / 全黑)

  15kHz~91kHz

  50Hz~85Hz

  小于170兆赫

  525i (480i)、525p (480p)、625i (576i)、625p (576p)、750 (720) / 60p、750 (720) / 50p、1 125 (1 080) / 60i、1 125 (1 080) / 50i、1 125(1 080) / 60p、1 125(1 080) / 50p

  7种(NTSC / NTSC4.43 / PAL / PAL-M / PAL-N / PAL60 / SECAM)

  60英寸-110英寸(1524毫米-2794毫米)

  10:-0.5(固定)

  0.60m-1.14m

  4 : 3

  正投 / 地装、正投 / 吊装、背投 / 地装、背投 / 吊装(菜单设定方式)

  4cm × 2cm

  1.0W(非立体声)

  单线，小型DIN 4针 Y: 1.0V [p-p]，C: 0.286V [p-p]，75Ω

  单线，RCA针插口 1.0V [p-p]，75Ω

  双线，高清D-Sub 15针(母头) ●RGB输入时 R.G.B.: 0.7V [p-p]，75Ω G-SYNC: 1.0V[p-p]，75Ω HD、VD / SYNC: TTL高阻抗，兼容自动正负极 ●YPBPR/ YCBCR输入时 Y: 1.0V [p-p](包括同步信号)，75Ω PB/ CB, PR/ CR: 0.7V [p-p]，75Ω

  双线，0.5 V [rms]，M3端(立体声小型插口)

  单线，M3端(立体声小型插口) 兼容显示器输出 / 立体声输出 0 V [rms] - 2.0 V [rms](可变)

  单线，D-sub 9针， 符合RS-232C规格

  单线，100base-TX / 10base-T

  树脂成型品PC + ABS

  327 × 124 × 307mm(不包括凸起部分)

  约3.1kg*4(不含镜头盖)

  温度：0°C~40°C*5，湿度：20%-80%(无结露)

  遥控器 电源线 镜头盖(投影机默认附带。) 电源线安全锁盖 防止掉落用吊装配件 RGB信号电缆 (1.8米)遥控器用的AAA / R03型号电池(x 2) 外置滤尘器 CD-ROM

  *1 节能待机模式，网络功能例如通过网络待机不可用，通过RS-232C控制可接收确定指令。
  *2 当“待机模式”菜单中的“待机时输出”设定为“开”时：18瓦。
  *3 上述值为连续启动2小时，关闭0.5小时使用状态下的测量值，并非灯泡保修时间。频繁点灯或不间断长时间使用，都会影响灯泡的更换周期。
  *4 估计值。
  *5 地处高海拔1400米至2700米时工作环境温度是0°C-35°C(当高原模式设定为“开”时)。普通光源模式下。如果周围温度超过35°C(高海拔处是30°C)时，投影机投射的灯光降30%左右。
  * 依据企业标准Q/ZHM.02(有关亮度、照度均匀性的测量方法依照ISO 21118国际标准)。该标称值为量产产品平均值，而产品的出厂最低值为标称值的80%。
