| 产地 | 惠州 |
|---|---|
| 类型 | 通用百胜电动门伸缩门控制器平移门道闸门控制器电动门遥控器主板 |
| 适用范围 | 企业、小区等 |
| 品牌 | 科瑞达 |
| 型号 | KRT-K01BT |
我们是生产厂家，如有量请来电洽谈，联系电话：18300084218

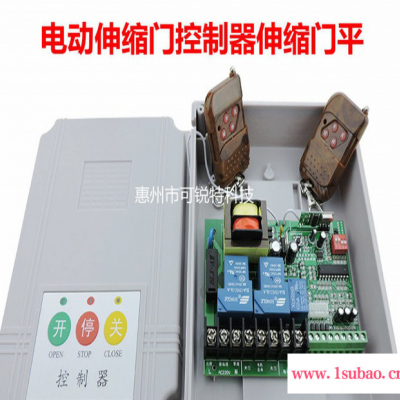

KRT-K01BT单电机伸缩门控制器说明书
一、技术参数：
1、输入电压：220V±15%
2、电机额定电流：7A
3、遥控方式：无线遥控,百万组编码安全可靠。
4、遥控距离：空旷50-100米（无障碍物）
二、主要功能：
1、手动控制“开”、“停”、“关”。
2、遥控控制“开”、“停”、“关”、“锁键”。【如遥控器按了“锁键”，“开”、“关”两键**不能操作了，当只有按遥控器按“停”止键解锁后，遥控功能才恢复正常】。遥控锁键设定需常按“锁键”3秒钟，才能设置上锁功能。
3、红外防撞保护：配合专用的红外线控头，门在关的过程中遇到障碍物可自动停止，并向相反运行5秒然后停止。红外防撞开关类型是NPN常开型**是负极输出常开信号的开关。
4、限位开关极性选择（配合拨码开关第【3】位可选用常开型限位和常闭型限位功能）。出厂设定为常开型限位。
5、单双限位选择功能（配合拨码开关第4位可选用双限位和单限位功能）。出厂设定为双限位功能，【如选择单限位功能，限位开关接+12V公共点和开限位端口**行了】。本控制器内部延时100秒后会自动关闭动作，这主要是为了防止限位开关失效后的一种保护。
6、自动关门设定功能说明：
**种状态：门往开的方向运行，到开限位后门停止，然后延时2秒门自动往关门方向运行，门在关的过程中遇到障碍物可自动停止，并向相反方向运行5秒然后停止，延时2秒钟后门自动往关门方向运行，直到关限位后自动停止。（配合拨码开关第【2】位可选择）注明：如使用这个功能强烈要求要安装红外防撞开关。
【2】第二种状态：门往开的方向运行12秒后门自动停止，然后延时2秒门自动往关门方向运行，门在关的过程中遇到障碍物可自动停止，并向相反方向运行5秒然后停止，延时2秒钟后门自动往关门方向运行，直到关限位后自动停止。（配合拨码开关第【1】位可选择）这个功能是为了有的只需要进人和自行车之内的，不用开很宽**可以通行，此功能可实现刷卡进门，然后自动关门动作。注明：如使用这个功能强烈要求要安装红外防撞开关。
7、红外关闭：当红外切除端口输入低电平时则自动切除红外防撞功能。这个功能主要是为了防撞开关感应到柱子后门关不上。
三、控制器学习遥控说明：

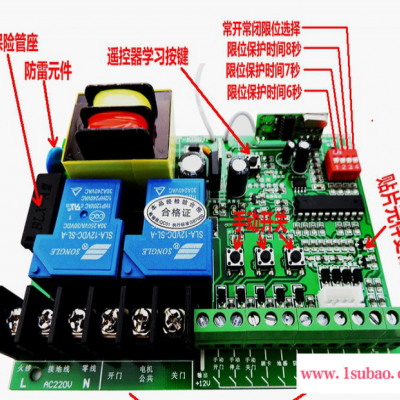

1、学习方法：按学习键(主机内部轻触按键开关)指示灯亮后松手，然后5秒钟内按遥控器上任意键，此时指示灯闪一下，表示遥控器学习成功。
2、清除所有编码方法：按住学习键8秒钟以上**会清除所有已经学习过的遥控器，此时如需要重新配遥控器，可按照学习方法进行操作。
3、说明：一台主机**多可以配50个遥控器。
四、接线连接：
1、应严格遵照接线端子上标识接“火线“、”零线“，不能接反。
2、遵守安全规定，电力线与控制线一定要分开布线,避免产生干扰。
3、电机外壳一定要安全接地。
4、一定要反复确认所有接线正确才能接上电源。
五、安装场所(请专业人士安装调试)：
安装的场所及环境不适宜会缩短本产品的使用寿命。
六、产品维护：
1、遥控器使用DC12V 23A电池，切勿受潮、摔打撞击。
2、若遥控距离太短，请检查主机安装位置是否被金属物遮蔽或电池电量是否充足，在恶劣情况下，遥控距离有所缩短，此为正常现象。
保修说明：本公司产品质保一年
