| 材质 | 碳钢 |
|---|---|
| 产地 | 河南 |
| 连接形式 | 法兰 |
| 名称 | 集分水器 |
| 适用范围 | 城镇供暖 |
| 性能 | 高压 |
| 品牌 | 兰海 |
| 型号 | JFSQ-16 |
| 加工定制 | 是 |
产品综述：

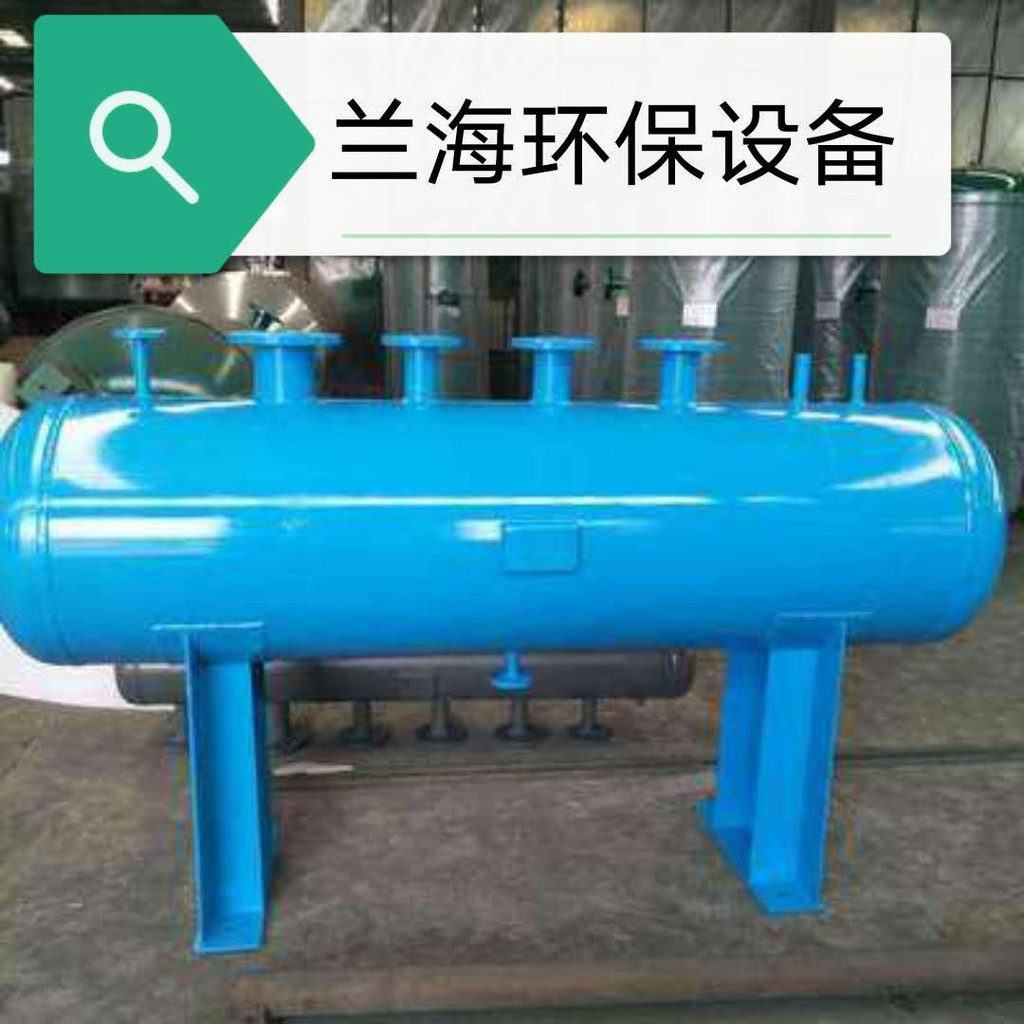

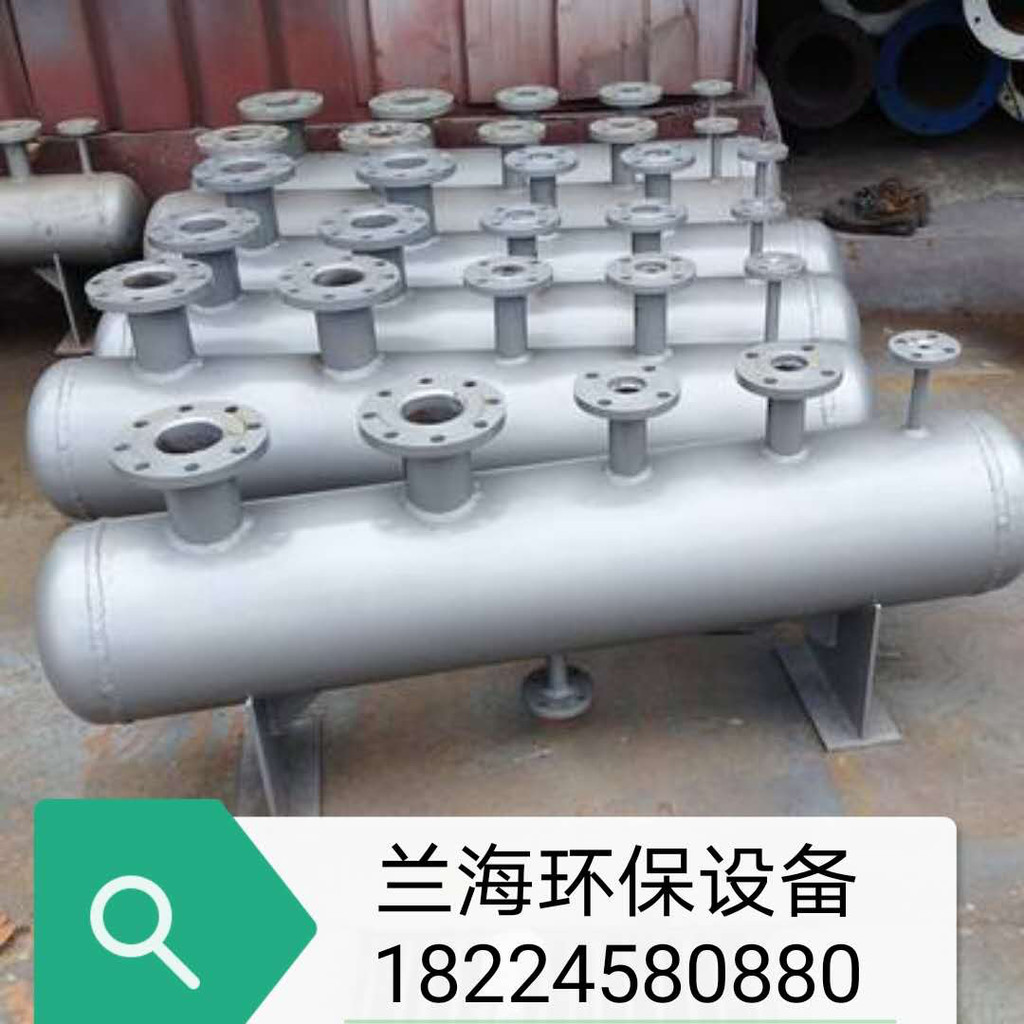

集分水器又名分集水器是由集水器和分水器组合而成的水流量分配和会集装置。分水器是将一路进水分散为几路输出的设备，而集水器是将多路进水汇集起来在一路输出的设备。结构由主管、分路支管、排污口、排气口、压力表、温度计等组成直径较大的筒体上装有人孔或手孔，材质由碳钢板卷制，或无缝钢管制作而成，能承受一定压力，外表面做防腐或保温处理。它回水再利用，可达到更节能的效果，可以同时满足供热与制冷的需要，其广泛应用于锅炉、中央空调、工业循环冷却水系统、热水系统。它区别于热交换机组、真空脱气机等其他空调系统里面的产品，分集水器主要用于水路系统.
如何计算：
??确定分水器和集水器管径的原则是使水量通过时的流速大致控制在0.5~0.8[m/s]。举列;如果要从分水器上接出6根公称管径为Dg80的供水管，而且该供水管的设计流速为2.0[m/s]，那么分水器的管径应该选多大才合适呢?
??先从表7.11查得Dg80水煤气输送钢管的内径为80.5[mm]，算得其断面**为51.9[cm2]，这样，6根Dg80管道的总流通断面积为311.4[cm2]。如果分水器内流速取0.8[m/s]，那么分水器的流通断面积为311.4*(2.0*0.8)=788.5[cm2]，于是**可以算出分水器的内径为315[mm]。对照我国在空调水系统中常用的钢管规则(表7.12)，可以认为，选用D325*8无缝钢管是合适的。由于D325*8无缝钢管的内径为309[mm]，所以实际管内水流速稍稍大于0.8[m/s]。
集分水器的用途：
1. 地板采暖系统中的，分集水器管理若干的支路管道，并在其上面安装有排气阀，自动恒温阀等，一般为铜质较多。口径小，多位DN25-DN40之间。进口产品较多
2. 空调水系统，或其它的工业水系统中的，同样管理若干的支路管道，分别包括回水支路和供水支路，但其较大多位DN350-DN1500不等，用钢板制作，属于压力容器类专业制造公司，其需要安装压力表温度计，自动排气阀，安全阀，放空阀等，2个容器之间需要安装压力调节阀，且需要有自动旁通管路辅助。
