水泥等粉状物料的连续取样，它从根本上解决了人工瞬时取样代表性差的问题，同时大大减轻了取样工的劳动强度。

   JQ-F/350W型系列取样器适用于干燥粉状物料的取样，如水泥厂的生料、水泥、煤粉等。取样程序可以设定成自动连续取样和自动间隔取样，取样时间和取样量可根据用户的不同要求而随时调整。工作顺序按清料、间隔、取样、间隔等循环进行，清料、间隔、取样时间均可调整，调整范围为0-9.9分钟。通过调整时间继电器，即可设定成自动连续取样。操作简单，方便易行，也可根据用户要求特殊设计。
一、自动取样器简介
1、工作原理：采用螺旋绞刀输送方式，控制箱控制减速电机，减速电机带动螺旋绞刀。循环工作流程：清料 → 间隔 → 取样 → 间隔。每个工作状态的时间长短均可调节（详见说明书），此设置能保证取出的样品代表性强，准确反映各种原料成份的配比。用于散装库的取样器的工作流程有别于煤粉、生料、出磨水泥、包装水泥等的取样器的工作流程，散装库的取样器与卸料机同步，卸料机工作，取样器工作即立即取样；卸料机停，取样器先停止取样，然后进行清料（停电延时反转功能），以此确保下次取样时管内不留残料，样品的代表性及准确性更强。
2、取样器种类：①煤粉、生料、水泥等取样器；②散装取样器；③连续取样器，此取样器的取样管的底部设有分流口，分流口外有调节阀，可依靠调节阀控制取样器量的大小，一般用于取样时间较长的连续取样；④带搅拌功能的取样器，边取样边搅拌，多余的样品可分流回原系统;⑤分解炉取样器; ⑥熟料取样器，皮带取样器。

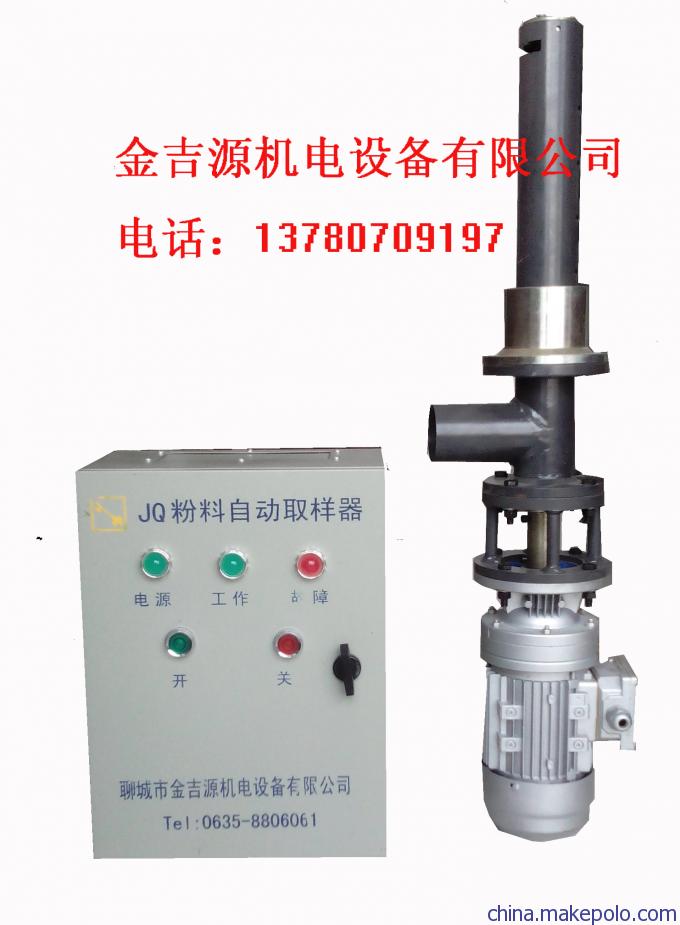

3、配置：每套普通型取样器配有控制箱、取样机构、密封料桶料架各一个、1米下料软管。控制箱采用强电控制，不受电压波动影响，性能稳定；减速机采用摆线针轮式，耐磨性好，使用寿命长；密封料桶料架确保正负压下能正常取样。
4、取样器主要技术参数                      粉状每套设备净重40公斤
水泥自动取样器型号 伸进管内长度(mm) 适应温度 减速电机 工作电压（三相电） 控制箱类型 储料架
JQ-F/350W 300-400 180℃以下 摆线针式   380V
0.18KW 强电控制 密封性强
备注：
伸进管内长度根据客户要求可以订做；
设备经久耐用，维修简便，不堵料，不烧电机。取样量调节灵活，操作方便
摆线针轮减速电机；电机IP54 ；F级绝缘;

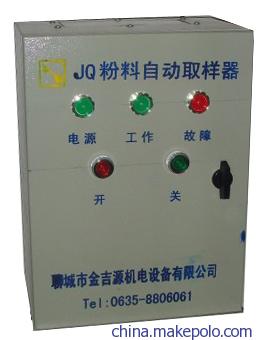

控制箱采用强电控制不受电压波动影响；电器元器件采用德力西元件；

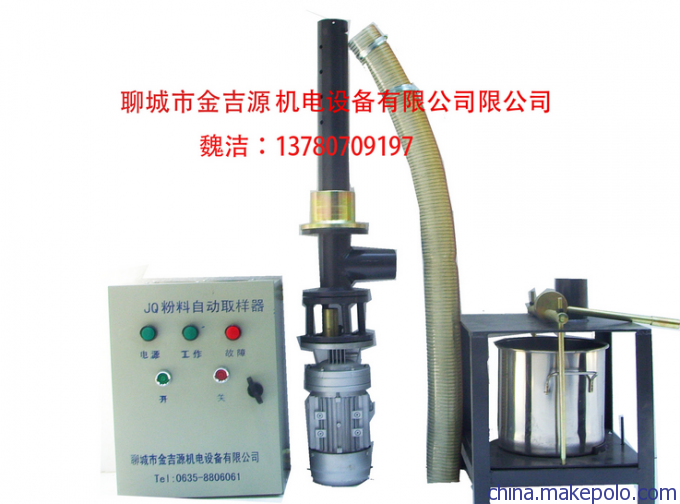

每套设备供货范围：1、取样机构 （减速电机、取样管、绞刀）2、电控制箱 （时间继电器、过载保护器、中继电器）3、密封储料桶（料架、不锈钢桶6L）4、连接软管（1米软管、二个管箍）
公司承诺质保一年，终生维护。
