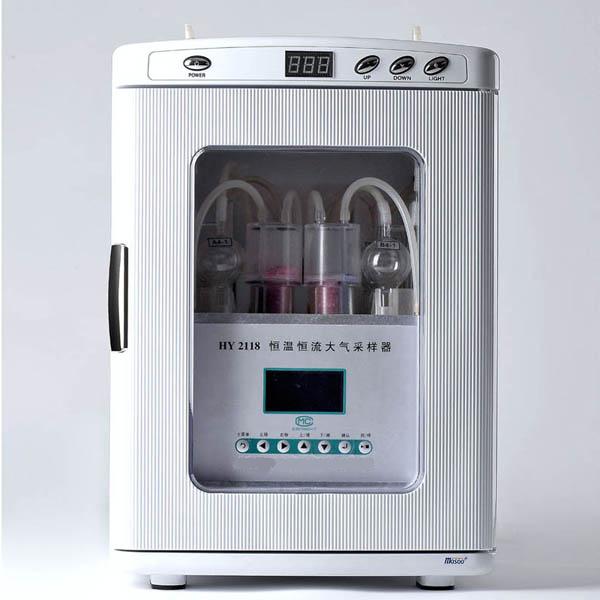

 | 产品名称：恒温恒流大气采样器 产品型号：HY-2118 |
恒温恒流大气采样器型号：HY-2118
1 概述 HY2118型恒温恒流大气采样器是根据中华人民共和国环境保护行业标准HJ/T 376-2007《24小时恒温自动连续空气采样器技术要求及检测方法》及HJ2.2-2008《环境影响评价技术导则大气环境》标准设计而成，产品设计、质量符合环保行业标准HJ/T 376-2007《24小时恒温自动连续空气采样器技术要求及检测方法》的规定和要求。适用于厂矿、环境保护、劳动卫生、科学研究、气象等有关部门对大气进行常规监测和环境评价采样用、是目前国内外**的环境空气采样器。
2 主要特点
2.1可分段多样品采样：02：00、08：00、14：00、20：00开始采样，2路各4个样品，采样时间每次1小时，每路采样时，一通三闭。
2.2自定义采样：任意设置定时采样时间、采样停止时间。
2.3 24小时采样：24 小时定时采样。
2.4恒温采样：采用电子式半导体加热、制冷装置，采样温度控制范围在（10～30）℃之间连续可调，温控精度高；
2.5采用OLED显示屏，人机对话，显示采样时间、瞬时流量、采样体积、温度等内容。
2.6恒流采样：采用数字式质量流量传感器，提高了流量的准确性，流量的分辨率高，瞬时流量、累计流量（标况）数字化显示；
2.7定时自动采样，停电时间自动扣除**24小时采样），数据自动保存；
2.8具有停电保护功能，采样数据可保存一个月。
2.9避光效果好，即采样瓶、干燥器、电磁阀安装在恒温箱内工作，性能稳定、寿命长。
2.10体积小（54×30×27cm）,重量轻（10kg）,携带运输方便；
3 主要技术参数
3.1采样流量范围：（0.180~1.000）L/min 2路连续可调，每路4个样品。
3.2流量分辨率：0.001L/min
3.3流量精度：≤±1.5%
3.4流量重复性：≤0.5%
3.5流量稳定性：≤±2% (电压变化±10%，阻力变化5~6kPa时)
3.6采样方式：
方式1： 02:00、08:00、14:00、20:0开始采样，每次采样1小时。
方式2： 任意设置定时采样时间、采样停止时间。
方式3： 24 小时定时采样。
3.7时间控制精度：≤1‰
3.8采样温度设定范围(15～35)℃，温度设定默认值23.5℃
3.9温度分辨率：0.1℃
3.10控温**度：±1℃
3.11工作环境温度： (－30～50)℃
3.12工作环境相对湿度： 0%～85%
3.13供电电源： AC220V±10% 50Hz
4 组成结构及工作原理
4.1组成结构：
HY-2118型分时段多样品恒温恒流大气采样器，包括单片机、温度传感器、加热（制冷）器、恒温箱、键盘、显示器和两个气路，其每一气路均由进气口、四个吸收瓶、电磁阀、缓冲瓶、流量传感器、抽气泵和排气口依次连接在一起组成。（气路连接示意图见图1）
4.1.1恒温箱：
恒温箱的作用是保证和提高吸收瓶中吸收液的吸收效率的。恒温箱内设置温度传感器和加热（制冷）器。工作时温度传感器所测的温度值至单片机，由单片机控制加热（制冷）器，使恒温箱达到设置温度。
4.1.2流量传感器：
流量传感器用于测量气路中的流量，工作时流量传感器所测的流量值至单片机，由单片机控制抽气泵的流量，使流过传感器的流量达到设定值，实现恒温采样的目的。
4.1.3键盘：
键盘用于输入数值和操作控制指令的。
4.1.4显示器：
显示器能自动显示流量、温度、时间等数值。
4.2工作原理：
大气通过吸收瓶时，有害气体与吸收瓶内试剂发生化学反应，根据通过大气的体积及试剂反应量可计算出有害气体的含量。单片机系统完成流量、采样时间、温度测量、恒温、恒流、定时控制以及各种参数的显示。
