| 品牌 | 极限电子 |
|---|---|
| 型号 | TX24200 |

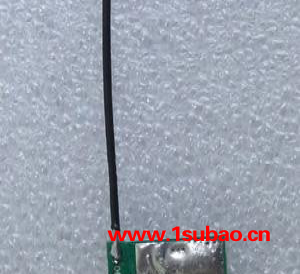

TX24200是工作在2370-2510MHz ISM频段内的FM音视频接收解调模块。模块采用单芯片设计，该芯片集成了VCO、PLL、宽带FM视频解调、FM伴音解调，使模块体积小功耗低灵敏度高等特点；采取贴片或是插件封装形式。
本模块的应用只需简单连接电源，单音频线，视频线，接上天线**可接收音乐、图像信号。
性能指标
品牌：极限
型号：TX24200
计量单位：片
工作频率：2.4GHz
2组频率8个信道可选，轻松避开干扰频率：
Ch1 2414/2490MHz Ch2 2432/2510MHz
Ch32450/2390MHz Ch4 2468/2370MHz
调制方式：FM宽频调频
功率：200mW
工作电压：5V
电流消耗：150mA左右
外形尺寸：17.5mm*17.5mm*2.5mm
通信距离：200-300米
内置频率锁相环高稳定性
低杂波泄漏,可通过美国FCC和欧洲CE（R&TTE）无线认证
直接输出音频、视频信号
贴片安装,方便用户使用
DC Character
Supply Voltage +5V±0.25V, Ripple: <20mVp-p
Consumption Current 48(80/100mW)mA ,Type
Conditions
Operation Temperature -10~+55 oC
Storage Temperature -30~+85 oC
Operation Humidity 85%RH
RF
（1）
Transmission Frequency Range 2370 ~ 2510MHz
Output VSWR 2:1
Video-Audio Demodulation Type FM
RF Port Impedance 50Ω, Typ.
Transmission Power 10(20)dBm, Typ.
Spurious -45dBc, Max
Video
Input Signal Impedance 75Ω, Typ.
Input Signal Level 1Vp-p, Typ.
Input Signal Polarity Negative
Carrier Frequency Accuracy ±100kHz
Audio
Input Impedance 600Ω, Typ.
Input Signal Level 1Vp-p, Typ.
Subcarrier Frequency 6.0MHz(A_R) 6.5MHz(A L)
Subcarrier Frequency Accuracy ±50kHz
Subcarrier Power Level -28dBc, Typ.
应用
l DVD/DVB音视频无线传输；
l 婴儿监视器；
l 工程施工现场图像监控；
l 无线摄像安防系统；
l 无线影像医疗器具
l 无线可视倒车摄像传输
l 无线视频玩具
l 无线门铃
