| 尺寸 | 73*41*14mm |
|---|---|
| 传输距离 | 空旷无障碍1000-2000米 |
| 功率 | 2W |
| 频道 | 8个 |
| 频率 | 1.2G |
| 品牌 | Rfav |
| 型号 | tx1201 |
无线影音传输系统是一种可以把图像和声音无线传输到你的电视或视频采集卡上的无线传输设备，它可以和各种监控摄像机配合使用。 适用范围：农场，工厂，公路，小区，家庭，学校，等等 功能：可对模拟的音视频信号进行无线传输（摄像机、DVD等任何AV输出的设备) 1.2GHz远距离无线影音收发机
| 型号 | Tx1201 | ||
传输距离 | 1km-3km | 频道 | 8个CH |
| 频率 | 0.9G-1.3G | 功率 | 2w |
尺寸 | 发射机尺寸73*41*14mm
|

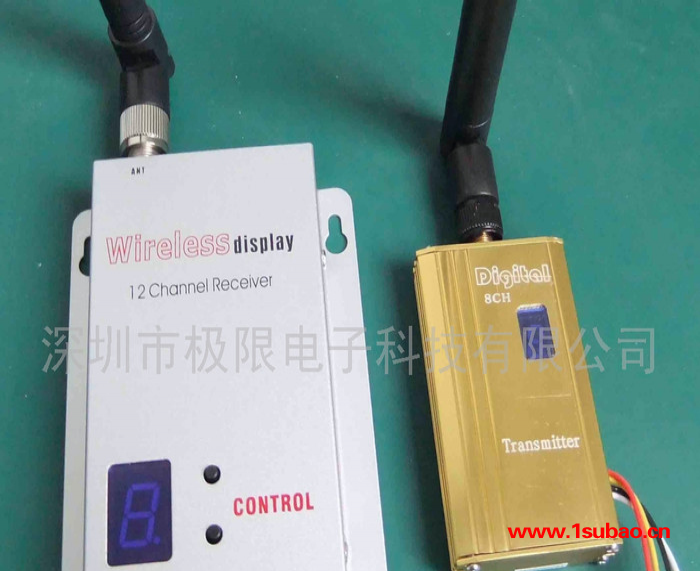

具备应用扩展功能，适应性强,可对模拟的音视频信号进行无线传输（摄像头，、DVD，卫星接收机等任何AV输出的设备. *性能指标 工作频段：1.0G-1.3GHz 使用频道：8个,分别为：（CH4，1080；CH5，1120；CH6，1160，CH7，1200；CH8，1240；CH9，1280；Ch-A,1320,CH-b,1360）单位为：MHz. 可传输单路声道音频信号和一路视频信号. 视频信号制式：PAL/NTSC. 音频输入阻抗：1KΩ视频输入阻抗：75Ω，视频输出：1Vp_p . 电源：12V/1A(DC). 使用温度：-20--60度. 发射机尺寸：73*41*14mm,重量为82g. 接收机尺寸：180×150×68mm,重量为126g. 发射距离：(开阔无障碍)1~3公里. *安装前注意事项 注意：本系统包含发射机和接收机各一台，小体积黄色为发射机，机顶印有“Transmitter”，灰色体积较大的为接收机,机顶印有“Receiver”收发必须同时配对使用方能正常收看到无线音视频信号！ *发射机安装 1． 发射机提供了一条专用连接线,其中黑色的两个头为电源输入和输出、输 入端接12V稳压电源，输出端可为12V设备（如摄像头）供电，白色黄色分 别连接摄像头或其它设备的音频和视频，专用连接线另一端2.54mm 4pin公 头、对准安装方位，插入发射机的4 PIN母头孔中.. 2． 安装好本机专配的天线，调整天线角度时，切勿用力旋转，以免损坏. 3． 插上12V/1A DC电源匹配器，电源指示灯发光，显示（4，5，6，7， 8，9，A，b）中任一个数字,,点动顶端黑色按键选择工作频道（4-b）. 4． 使用本公司提供的专用12V/1A DC电源，工作电流约300-450mA，否则 设备有异常！ *接收机安装 1．用音视频线将电视机或监控器与接收机的音视频输出口连接上. 2．安装好本机专配的天线，调整天线角度时，切勿用力旋转，以免损坏. 3．插上电源匹配器，电源指示灯发光,显示（0,1,2,3,4,5,6,7,8,9,a,b,c,d,e,f）中任一个数字,按动CONTROL黑色按键（+/-键）,选择将工作频道与发射机的选择一致, 4． 使用本公司提供的专用12V/1A DC电源，工作电流约250mA，否则设备有异常！ 5．发射机和接收机安装好之后，观察接收效果，通过调整发射，接收机的天线角度，直到声音和图像均达到最好. 发射机显示频道123456789Ab接收机显示频道0123456789Abcdef安装步骤： 发射机提供了一条专 用连接线、其中黑色的两个头为电源输入和输出、输入端接12V稳压电源，输出端可为12V设备（如摄 像头）供电，白色黄色分别连接摄像头的音频和视频，另一端3.5耳机头、插入发射机的3.5耳机插孔 中。数字显示发射机上有LED显示屏，按动CONTROL黑色按键，显示屏的数字从1，2 .3 4 .5.6.7.8.9.A. b.表示有8个频道 数字显示，接收机上有LED显示屏按动CONTROL黑色按键（+/- 键），显示屏的数字 从0123456789abcdef表示有16个频道, 使用时只要将数字显示发射机LED显示 的数字与数字显示接收机显示的数字相同时,这样才能接收到声音和图象。接收机上标有VIDEO（视 频）、AUDIO（音频）、12V、分别接监视器的AV输入端。DC12V为稳压电源插头为内正外负的。数 字显示接收机循环功能使用说明： 先接通电源，LED显示屏点亮，按动CONTROL任一键能收到 1.0G—1.3G之间的16个频道信号，显示从0、1、2.3……a,b之间变化，每按动一次变化一个频道。 *装箱清单 1． 接收机，发射机各一台. 2． 直流电源适配器12V 1A /2个. 3． 收发为5dB专用全向天线各1支. 4． 发射机、接收机专用连接线 各1条. 5． 使用说明书一份. 。*注意事项 ·本产品避免架设在婴幼儿易碰触的地方。
·为了避免水气造成本产品损坏或触电，请勿将本产品曝露在潮湿或遭受雨淋的地方。
·当暂停使用本产品时，请将电源变压器拨掉。
·请使用本公司电源变压器。如果使用其他电源变压器，导致本产品损坏，本公司不负任何责任。
·因自行修改或拆装所造成的本产品损坏，本公司不负任何责任。
·发射机一定要先接上天线在通电，通电的情况下，切勿触摸发射天线，避免灼伤。
· 发射机不宜长时间用12V电瓶供电（因12V电瓶充足电，电压有15V以上容易损坏发射机）. ·加电前，请务必安装好本机专配的天线，调整天线角度时，切勿用力旋转，以免损坏. ·如果发射机信号源无声的，则音频线可免接，如果只要求传输音频，则视频线可免接. 联系电话:13715365245 QQ 23123881 客户常常咨询的一些问题： 1、下面这个问题是我们被问得最多却又最难以回答的一个问题：问：你们在资料上注明的在开阔无障碍时可以传输多远、多远，但在有障碍的地方能传多远？能传几层楼？能穿几堵墙？2000mW的发射机在城市里能传多远？为什么标明可以传输1000米却只能传200米？ 答：不同环境的传输距离是完全不一样的，因为障碍有高底、墙有厚薄、树木有密疏等等，如2W的发射机在野外开阔无障碍的环境能传1-1.5公里，在市区开阔无障碍的环境能传500-800米，而在建筑物较多的环境下用传两百米、几十米都有可能，穿透不过的可能也会有的。但如果在有阻挡物的环境下用可选择加室外天线，尽量把两端的室外天线架到最高处，让天线与天线之间开阔并且可以互相看得见，那这时的传输距离就是我们在资料上注明的传输距离。2、如何对刚购买的无线影音传输系统进行测试？ 答：A、先将摄像机(摄像头)接通电源，连接监视器(电视机)，确认摄像机(摄像头)和监视器(电视机)能够正常工作；B、连接好发射机、摄像机和电源，连接好接收机、监视器和电源，再调节接收机上的按钮选择频道，务必使接收机上的频道跟发射机上的频道完全相同；这样就可以正常使用本设备了。 3、在测试时，为什么你们说可以传几千米在测试时却几十米都传不到？ 答：有些人在测试时，由于受电源的限约，只能在一个房间的一侧使用变压器为发射机提供电源，而在相邻不远的另一个房间给接收机提供电源，而这样，正好就给发射和接收造成了最大的障碍，因为钢筋混凝土结构的建筑物对无线电波的障碍是最大的。在测试时，请尽可能的让发射机和接收机之间完全? 4、为什么在使用无线影音传输系统时，在监视器的屏幕上为什么会有滚动的黑条？ 答：这种情况通常是连接发射机或接收机的变压器提供的电流不够或使用劣质的变压器所导致，更换变压器即可。需要注意的是，市场上标注的12V/800mA的变压器通常只有300 - 400mA左右。 5、你们这套无线影音传输系统的清晰度如何或为什么传输的图像是模糊的？ 答：本系统不涉及到图像的清晰度，摄像机是什么清晰度，接收到的就是什么清晰度。如果接收的图像是模糊的，请先检查一下摄像机，看看摄像机焦距是否不对。 6、周围有人用同样的产品会不会互相干扰？ 答：我们提供的无线影音收发系统的频道数是16个，可以根据具体情况选择，一般来说只要错开同样的频点就不会，如果周围存在相同频点的信号，就会相互干扰。7、在使用你们的无线影音收发系统时，别人会不会收到我的信号？ 答：如果别人在您附近的区域内也使用我公司的无线影音收发系统，就有可能会收到你的发射信号。如果有特殊需要的话，我们可以提供图像/声音的加密传输服务。 8、你们的设备在同一个区域内最多可使用多少套？或者说最多可以允许多少个点使用？ 答：我们的无线影音收发系统可以提供16个频道，在同一个区域内，最多只可以使??5套。 9、天线有几种类型？分别有什么作用？ 答：无线影音收发系统中天线的类型一般有两种，分别是定向天线和全向天线。顾名思义，定向天线是指将信号向某一个特定的方向传输，而全向天线是将信号向四周传输。一般情况下，如果是点对点的传输，使用的是定向天线；如果是点对多点的传输，则使用全向天线。 10、外接天线是使用在发射机上还是接收机上？ 答：都可以，一般是使用在发射机上，当然如果发射机和接收机都装上外接天线，效果会更好。11、什么型号的机器需要用外接天线？外接天线的作用到底有多大？为什么加上外接天线后，传输距离反而比使用原配小天线更近或更差？ 答：通常情况下，发射功率大于1000mW的无线影音发射机都可以配用外接天线；使用外接天线，在开阔无障碍的环境里，可以将发射机的发射距离提高30% - 70%；如果连接了外接天线，效果反而没有使用原配的小天线好，那唯一的可能就是外接天线没有连接好，这些连接包括天线上面的接头之间的连接，天线和发射机之间的连接，尤其是跟发射机相连接的天线连接头，中间的那根丝芯必须的准确的插入发射机天线接头里的小孔，否则，外接天线将完全不起作用。还有就是中间连接线要控制在3米（太长信号会衰减）内，当然越短越好。 *我公司是专业研发生产厂家，所有产品自主研发生产，有很多产品可以按照客户的需求定做。 产品优势： ①保证质量：产品质量严格把关，拥有完整、科学的质量管理体系。 ②价格实惠：我们是生产厂家，没有中间环节，盈利空间更大。 ③货源稳定：大量的现货供应，完全保证发货时间。 ④售后无忧：所有产品均提供热情的售后服务。 联系方式：谷小姐13715365245 QQ：23123881
