一、特点：高低两档不同的透射照明，适应不同工件的测量要求。
    特殊工艺加工的非球面聚光镜照明系统，让投影屏视场明亮匀称，减少测量误差，精度更有保证。
    轴流风机双向散热，超强散热功效，国产同类投影仪无可比拟的散热优势。
    体积小，重量轻，占地省。
    量身订做长寿命灯泡，满足连续长时间使用投影仪需求。
    可选附件齐全，各种零件测量更方便、快捷。
    投影屏影像为反像。
    JT12A-C型带有RS232端口
    反射照明系统调节方便、稳定可靠、操作舒适。
    工作台底座关开门设计，维护更显方便。

  二、用途：
    投影仪用于对形状复杂的冲压件、齿轮、凸轮、螺纹及样板进行轮廓比较测量，使用方便，效率高，是一种常用的计量光学仪器。广泛用于包括航空、航天业在内在的各大机械制造业、钟表业、电子行业、仪器仪表业、科研院所及各级计量部门检测站、计量所等。

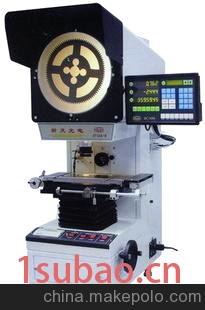

仪器型号

JT12A-C

工

作

台

 投影屏使用范围（mm）

φ300

投影屏旋转范围

0°~360°

旋转角度显示当量

1′

 旋转角度准确度

6′

工作台尺寸

340㎜×152㎜

实际工作行程/mm

150mm*50mm

X坐标行程/mm

150mm

Y坐标行程/mm

50mm

Z轴调焦/mm

80mm

X、Y坐标准确度

(4+40L）μm，式中L为测量长度

测

量

软

件

CD202二维测量软件功能
     1、多点采集确定直线和圆         7、具有误差修正功能
     2、各几何元素预置设定           8、RS232输出功能
     3、以组合方式确定各几何元素     9、打印页面输出功能
     4、具有坐标旋转，坐标平移功能。10、停电记忆功能
     5、Z轴可设定为传感器长

度值或编码器角度值。         11、各几何元素可存储，调用
     6、极坐标/直角坐标转换功能

载重

30KG
