（本安型RS485与非安型RS232（485）串口通讯安全栅）
【产品概述】
IT-COM是一款适用于煤矿井下有瓦斯和煤尘危险环境中的RS232—RS485或RS485—RS485双向光电隔离转换器，实现RS232与RS485或RS485与RS485之间的数据转换以及本安通讯信号与非本安通讯信号之间的隔离。广泛应用于工矿、通讯、电力、水利、纺织等自动化系统中，是一款性能优良的串行数据接口隔离转换产品。
【防爆型式及防爆标志】
◆防爆型式：一般矿用本安型；
◆防爆标志：[Exib]I。
【产品用途】
◆用于延长RS-485的传输距离。
◆用于RS232与RS485之间信号转换。
◆用于RS232与RS485或RS485与RS485之间的电气隔离。
◆用于本安型串口通讯信号与非本安型串口通讯信号的隔离与转换。
【性能特点】
◆极低的通讯数据传输误码率。
◆自动发送/接收数据，无需外部的流量控制信号（RTS）。
◆通信速率自适应，范围为300BPS-115.2KBPS。
◆RS-232（485）端采用独立外供电，另RS-485端采用高耐压DC/DC隔离供电，通信信号之间采用高速光电隔离；RS232（485）与RS-485之间隔离耐压大于AC1500V，完全满足矿用本安与非安之间隔离耐压要求。
◆RS485端口驱动能力强，通信距离远。
◆具有瞬变电压抑制功能 ,能承受功率600W的瞬态过压，能防雷电和抗静电放电冲击。
◆适用于一切所使用的通讯软件, 即插即用。

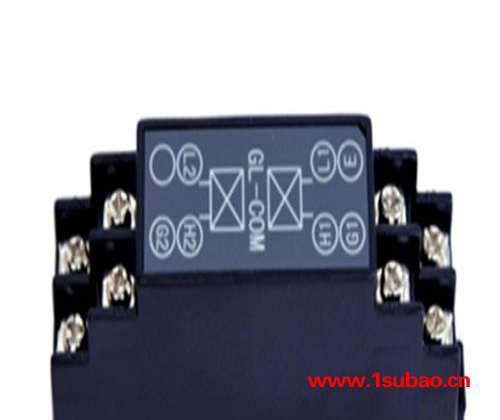

【引脚定义】
| 本安 信号 |
端子一（本安端口）
G1：通讯地
L1：RS485的B
H1：RS485的A
端子二（非本安端口）
E：电源供电端，电压为12V
G2：供电与通讯地
L2：RS485的B（RS232的RXD）
H2：RS485的A（RS232的TXD）
注：通讯端口与电源供电共地。
【技术指标】
| 接口方式 | 符合RS-232，RS-485标准 |
| 工作方式 | 异步传输，点对多点，2线半双工 |
| 组网站点 | 128个 |
| 传输速率 | 300～115200bps，波特率自适应 |
| 方向控制 | 自动判别和控制数据传输方向 |
| 绝缘电阻 | 10MΩ(500VDC) |
| 隔离耐压 | 1500VAC或2000VDC，1分钟 |
| 供电电压 | 12——24VDC |
| 工作电流 | 不大于100mA |
| 外形尺寸 | 98mm×25mm×41mm |
| 安装方式 | DIN35导轨 |
【应用领域】
广泛应用于非本安PLC与本安触摸屏之间的隔离通讯，矿用信息传输接口的通讯信号隔离转换，RS232或RS485的远程抗干扰处理等。
【本安参数】
见防爆合格证。
【规格说明】
| 规格型号 | 说明 |
| 24 | 本安型RS485与非安型RS232信号之间的隔离转换 |
| 44 | 本安型RS485与非安型RS485信号之间的隔离转换 |
