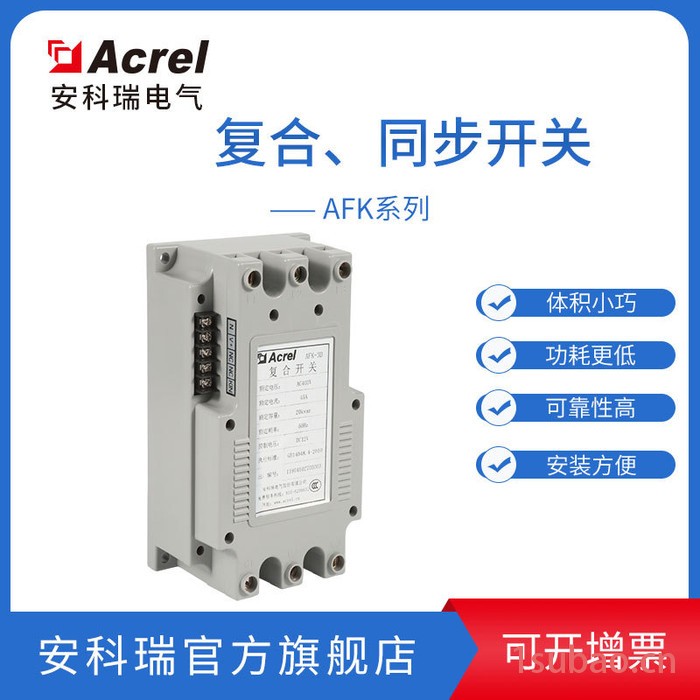

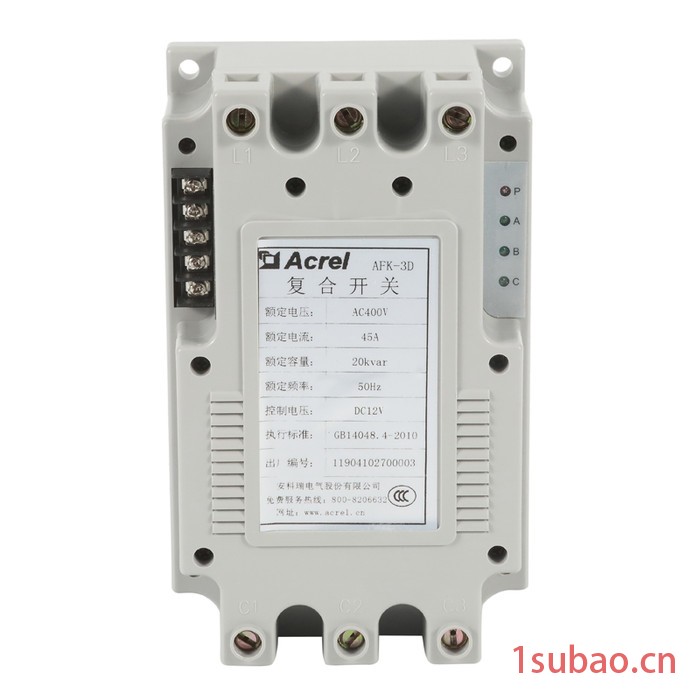

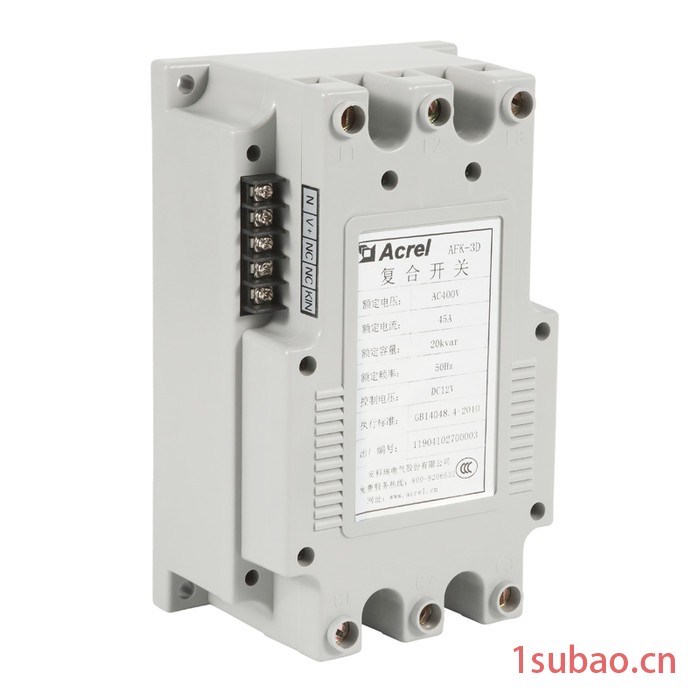

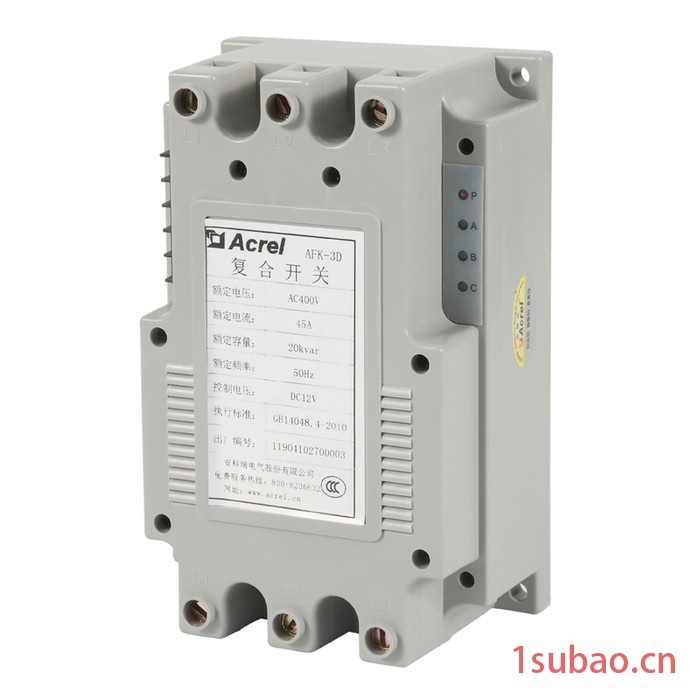

预售 安科瑞AFK-3D/45A 共补型复合开关用于投切电容器产品，过零投切无涌流、交流接触器运行功耗低

低压复合开关是低压无功补偿装置中，用于投切电容器的产品。其基本工作原理是将可控硅和磁保持继电器并联，由内部单片机控制，在投入和切除的瞬间由可控硅承担过零投切，之后由磁保持继电器接通运行。复合开关既有过零投切无涌流的优点，又有交流接触器运行功耗低的特点。

安全性：

该复合开关的安装、维护和操作需由具有相关专业知识和技能的人员进行。

确定电源供电系统是0.4KV的系统，复合开关不可用于高于0.4KV的供电系统

不要随意打开复合开关的外壳，以防触电。2功能特点

可控硅耐压：可控硅耐压不低于2000V，具有过压、过流及电流瞬变保护措施。

放电技术：电容能在2s内完成对残压的放电。

软件过流检测技术：能够准确找出过零点，检测到谐波时不发出投入命令。

主要指标

环境条件海拔高度：≤2000m环境温度：-25～70℃相对湿度：40℃，≤90%大气压力：79.5～106.0Kpa周围坏境无导电尘埃及腐蚀性气体，无易燃易爆的介质

额定电压三相型：AC380V±20%，50Hz±10%分相型：AC220V±20%，50Hz±10%工作电源：三相型：AC380V±20％50Hz±10%分相型：AC220V±20％50Hz±10%电源电压谐波畸变率：≤5%控制电压：可接受控制输出的直流5V-12V/10mA控制信号

基本参数电流规格：45A、55A、70A、80A、110A（B型尺寸**大额定电流70A）本机功耗：≤3VA动态响应时间：控制发出投入或切除信号后，1s内完成投入或切除动作重复投切时间：自前一次切除完成后，经过2s的延时，即可再次进行投入动作磁保持继电器机械寿命：106次
