| 产地 | 广东 |
|---|---|
| 额定电流 | 1mA |
| 外形 | 中型 |
| 应用范围 | 中间 |
| 品牌 | GUOKE国科 |

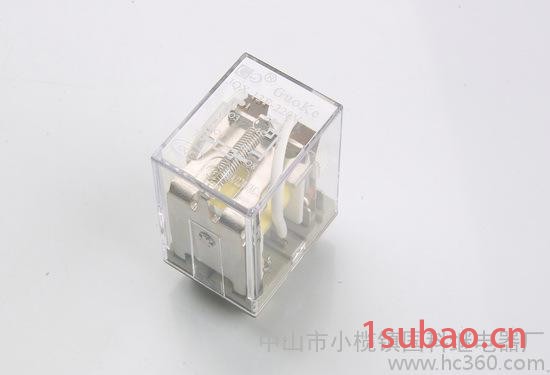

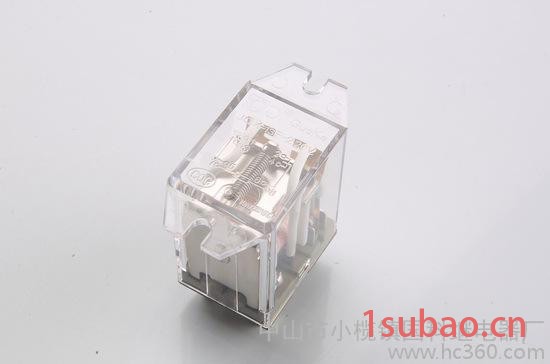

| 型号 | JQX-13F-220V-2C |
| 一安全认证 | CQC | |||||||
| 二接点规格 | 接点间隙 | 最小0.5 mm。 | ||||||
| 接点阻抗 | 初始值最大100m?1?76?1?78；流通电流1A、开路测试电压: 6VDC；使用电压下降法量测。 | |||||||
| 接点容量 | 250VAC Cosφ=1，可通过电流为10安培。 | |||||||
| 三摄氏20度之线圈规格 | ||||||||
| 额定电压 | 110VAC | 220AC | 12VDC | 24VDC | 48VDC | | ||
| 额定电流:( mA± 10%) | 13.5 | 6 | 75 | 37 | 18.5 | | ||
| 额定消耗功率: (± 10%.) | 1.3VA / 0.9W | |||||||
| 线圈阻抗: (?1?76?1?78± 10%.) | 4400 | 14400 | 160 | 640 | 2640 | | ||
| 感动电压: | ≦(当电压渐渐施加于继电器时接点之动作电压，为额定电压之80%)V DC | |||||||
| 开放电压: | ≧(当额定电压渐渐的减少时接点放开之电压，为额定电压之30%) VDC | |||||||
| 最大应加电压 | (为额定电压之110%) V DC | |||||||
| 动作时间 | 在施加额定电压时最大为25milliseconds。 | |||||||
| 开放时间 | 在额定电压突然消失时最大为25 milliseconds.。 | |||||||
| 线圈温升 | 在空载时线圈施加最大可允许电压，待温度稳定后量测的温度不可超过40℃。(不包含环境温度) | |||||||
| 四电气特性 | ||||||||
| 电气寿命 | 10A/277VAC Cosφ=1，施加额定电压时，有100,000次以上之电气寿命。 10A/30VDC，施加额定电压时，有100,000次以上之电气寿命。 | |||||||
| 机械寿命 | 在无负载的情况下有10,000,000次以上之机械寿命。 | |||||||
| 最大操作频率 | 电气:每分钟30次。机械:每分钟300次。 | |||||||
| 接点对接点间 | 1000VAC，50/60 Hz，漏电流小于1mA，持续一分钟。 | |||||||
| 线圈对接点间 | 1,500VAC，50/60 Hz，漏电流小于1mA，持续一分钟。 | |||||||
| 绝缘阻抗 | 在施加500VDC绝缘阻抗之量测值需≧500 MΩ。 | |||||||
| 振动I（强度） | 在无激磁状态下双振幅宽度为1.5mm，震动频率在一分钟内由10HZ~55HZ~10HZ。XYZ各方向各进行2小时，共六小时，实验后外观构造不可异常，且电气功能需符合规格之要求。 | |||||||
| 振动II (稳定性) | 在激磁状态下双振幅宽度是1.5mm，震动频率在一分钟内由10HZ~55HZ~10HZ。XYZ各方向进行5分钟，实验中不得有误(接点断开时间不可超过1 mS)。实验后外观，构造不可异常，且电气功能需符合规格之要求。 | |||||||
| 耐冲击性I（强度） | 在无激磁状态加速度1000m/s2冲击情况下，XYZ各方向进行5次，实验后外观，构造不可异常，且电气功能需符合规格之要求。 | |||||||
| 耐冲击性II (稳定性) | 在激磁状态加速度100m/s2冲击情况下，XYZ各方向进行2次，实验中不得有误(接点断开时间不可超过1 mS)，实验后外观，构造不可异常，且电气功能需符合规格之要求。 | |||||||
| 五环境特性 | ||||||||
| 使用温度范围 | -25 to + 55°C。使用温度范围是代表继电器在线圈之动作电压范围内可以持续动作的温度范围(在低温时无水滴凝结现象) | |||||||
| 储存温度范围 | -20to +55°C.储存温度范围是代表继电器在没有损伤的情况下可以被储存的温度范围(在低温时无水滴凝结现象)。储存的情况在本SPEC其它地方所示。 | |||||||
| 湿度范围 | 35~75% RH. | |||||||
| 使用耐寒性 | 继电器不给予电压或电流状态下，在恒温箱以-40 ± 2°C的温度连续保持2小时。保持原状态操作回路上给予定格电压实验时继电器动作要正常。(在低温时无水滴凝结现象) | |||||||
