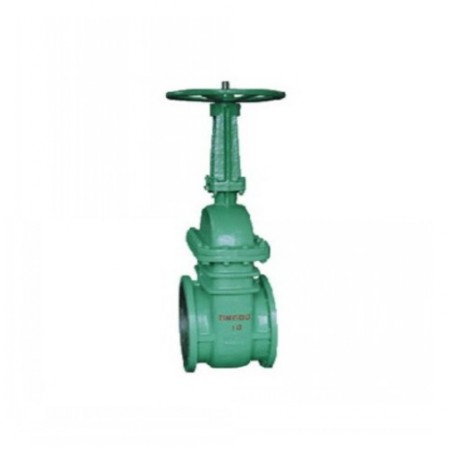

真空闸阀 意威铸钢法兰式真空闸阀 上海

价       格 电议
供  货  量 10000件 (起订≥1件 限购5000件) 付款后3天内发货对比
品       牌上海意威阀门 规格型号-
厂       家上海意威阀门 产       地上海
报价时间2025-07-10 11:54 认       证-
支付方式 在线支付
销  售  地 上海 - 奉贤区
发货仓库 1号仓

诚信档案
加关注0

上海意威阀门有限公司

企业会员第2年
资料未认证
保证金未缴纳
  • 商品详情
  • 客户评价(0)
  • 售后保障
基本参数

品       牌

上海意威阀门

包装规格

-

供货类型

供应

材质类型

-

浏览数量

0

特性描述

-

报价时间

2025-07-10 11:54

有效期至

长期有效

1.0-4.0mpa

水、汽、油等。

DN15-300

350°

应用领域

-
详细说明

真空隔离闸阀详细介绍

NKZ41H真空隔离闸阀的详细资料:

上海意威阀门专业生产NKZ41H真空隔离闸阀,真空隔离闸阀,隔离真空闸阀,不锈钢真空隔离闸阀,法兰真空隔离闸阀

本系列真空隔离闸阀连接形式分法兰、焊接两种,驱动方式有手动、电动两种。该真空隔离闸阀适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。

结构特点

1、设计了真空密封结构填料室,使系统与大气隔离,具有良好的环保性能。
2、选材考究,符全国内外相关标准,材料的全面质量高。
3、密封副配对先进合理,提高了密封性能,使用寿命长。
4、启闭件采用平行闸板双向弹性密封,摩擦力小,启闭轻松,维修方便,密封可靠,性能优良。
5、阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。
6、法兰垫片采用复合材料,膨胀系数大、气密性能好、保证系统与大气隔离可靠。




真空隔离闸阀试验压力公称压力PN/MPaNominalpressure试验压力/MPa Seal test壳体强度试验Shell strength上密封试验Back seal test密封试验Seat test1.01.51.11.11.62.41.81.82.53.82.82.84.06.O4.44.46.48.67.O7.01O.O15.O11.O11.O

真空隔离闸阀使用范围
产品类型Product type适用介质Applicable medium适用温度/℃Applicable temperatureNKZ41HNKZ44HNKZ944H-C型NKZ941H水、蒸汽、空气Water,Steam,Air≤425NKZ41H(Y)NKZ44H(Y)-I型NKZ944H(Y)-I型NKZ941H(Y)水、蒸汽、空气Water,Steam,Air≤550

真空隔离闸阀主要零件材料


零件名称Part name阀体、阀盖Body Bonnet阀杆Stem闸板Wedge gate密封面Sealing face阀杆螺母Yokenut填料Parking紧固件FastenerNKZ44HNKZ41H-C型NKZ944H-C型NKZ941HWCB2Crl325H:合金钢H:alloy steel铝青铜Albronze膨胀复合石墨ExpandingcomDoundgraphite优质碳钢High-gradecarbon steelNKZ44NKZ41Y-I型NKZ944-I型NKZ941铬钼钢Cr.Mo steel20CrlMo1VA38CrMoAlA铬钼钢Cr.Mo steelY:硬质合金Y:carbide alloy铬钼钢Cr.Mo steel

真空隔离闸阀主要尺寸及重量
公称通径DN/mmNominaldiameter公称压力PN/MPaNominalpressure主要外形尺寸和连接尺寸/mmMain extemal and connecting dimensions阀门重量/kgValveweight附法兰尺寸/mmAdditional flange’sdimensionsLHDD1D2bfz-dWhD0Dn501.O2503451601251OO1634-1825028454958652703951801451201834-1825040486475802804251951601352034-183005550789710030051O2151801552038-1830072529611012532557024521O1852238-183501066012013615035072528024021O2438-18350146601451632004008203352952652638-184002206220222325045089039035032028312-2340031562225278300500107044040036828312-2345039865303330350550132050046042830416-2355053065351382400600145056551548232416-2555069065398432450650156061556553232420-2560087070460485500700172067062058534420-25650108078500535600800188078072568536520-30700135090600636700900208589584080040524-307501950906907268001OOO2590101O95090544524-348002500106790826501.62503451601251OO1634-1825028484958652703951801451201834-1825040506475802804251951601352038-183005852789110030051O2151801552038-1830075529611012532557024521O1852238-183501106012013615035072528024021O2438-233501506014516320040082033529526526312-234002236220122325045089040535532030312-2545032668253278300500107046041O37530312-2555043270303330350550132052047043534416-2560057278351382400600145058052548536416-3065074090398432450650156064058554540420-3070095595450485500700172070565060844420-34750119598500535600800188084077071848520-4180014551056006367009002085g1O84078850524-41850211O11O6907268001OOO2590102095089852524-419502630115790826
