气溶胶采样器气溶胶粒度分布采样器

 本采样器的特点是能同时测定出气溶胶的数量及其粒子大小分布，此两参数是判定空气状况所缺一不可的。本采样器的捕获率高，结构牢固，性能稳定，使用方便。

      本采样器是模拟人体呼吸道的解剖结构及其空气动力学特征，采用惯性撞击原理，将悬浮于空气中的粒子，按其空气动力学等效直径的大小，分别收集在各级采集板上，然后通过称重或进行物理、化学、放射学性质分析，以评价环境气溶胶对人类健康的危害程度。

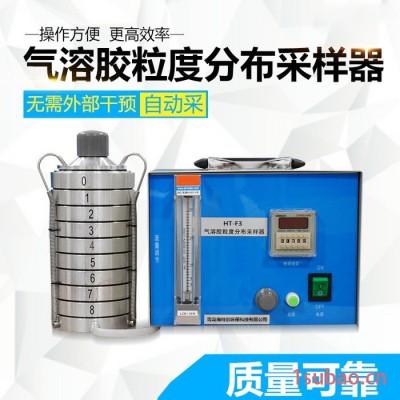

    整套仪器由撞击器 、采集板、前分离器、主机(流量计)及三脚架组成。

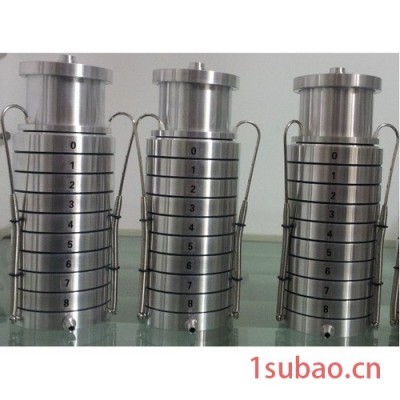

    1 、 撞击器 撞击器是由八级铝合金圆盘及一级过滤器构成，圆盘间有密封胶圈，用三个弹簧挂钩固定在一起，每个圆盘上有 400 个成环形排列，逐级减小，尺寸的喷孔，空气抽入时，由于孔径逐级减小，气流速度逐级增高，不同大小的粒子按空气动力特征分别撞击在相应的采集板上，每级收集到的粒子大小范围取决于该级的喷孔速度和上级的截阻状况。第八级是备用过滤器，可装Φ 80mm 滤膜，没有收集到的亚微米粒子被滤膜捕获。

    2 、 前分离器 在含有 >10 μ m 粒子的环境中采样，必须使用前分离器，以便防止粒子的反弹和重复输送。前分离器是一个有Φ 12.8mm 的进气管和三个出气管的撞击室。这种设计能大大降低涡流，并且收集到几克重粒子情况下，也不过载。

    3 、 主机 28.3L/min 采样流量由一个连续运转的抽气机提供，由流量调节旋钮的控制采样流量，玻璃转子流量计指示流量。

采集粒子范围 ：
0级 9.0-10μm   1级 5.8-9.0μm   2级 4.7-5.8μm   3级 3.3-4.7μm
4级 2.1-3.3μm 5级 1.1-2.1μm   6级 0.65-1.1μ 7级 0.43-0.65μm

8级 亚微米(滤膜)

气溶胶采样器气溶胶粒度分布采样器

配置：
主机：         1套(含真空泵，流量计，定时器)
撞击器：       1只
三脚架：       1只
分离器：       1只
不锈钢采集板： 1套
操作手册：     1份
充电器：       1只
铝合金手提箱： 1只
