- 品牌：概业阀门
- 型号：齐全
- 作用和用途：球阀
- 结构特征：闸门形
- 开关方向：直行程
- 连接形式：螺纹连接
- 口径：15

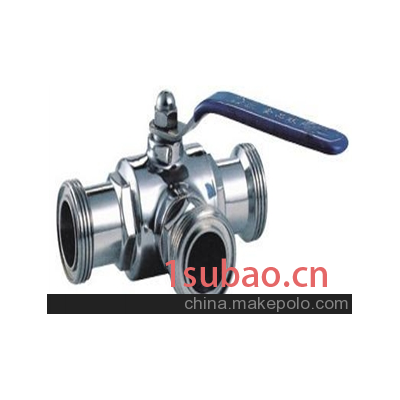

卫生级三通式球阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便等优点。
球阀启闭时阀杆只作旋转运动而不作升降运动，阀杆的填料密封不易破坏，且阀杆倒密封的密封力随着介质压力的增高而增大。由于聚四氟乙烯等材料具有良好的自润滑性，与球阀球体的磨擦损小，故球阀的使用寿命长。生级无滞留液球阀可配置气动、电动、液动等多种驱动机构，实现远距离控制和自动化操作。球阀阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
卫生级三通式球阀产品特征
公称压力 | 适用稳定范围 | 适用介质 | 螺纹类型 |
1.6-6.4MPa | -20～232℃～350℃ | 水、油、气及某些腐蚀性液体（W。O。G） | G。NPT。BSPT。BSP。DI259/2999 |
卫生级三通式球阀主要连接尺寸及重量
SIZE | 1/4" | 143/8" | 17.51/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
L | 60 | 60 | 70 | 85 | 95 | 110 | 130 | 150 | 190 | 210 | 268 |
H | 50 | 50 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
E | 100 | 100 | 22.7 | 27.5 | 33.5 | 42 | 48.6 | 60.5 | 76.3 | 90 | 106.5 |
卫生级球阀主要零件材料
零件名称 | 材质 | |
阀体 | 不锈钢CF8M | 碳钢WCB |
密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
阀盖 | 不锈钢CF8M | 碳钢WCB |
球体 | 不锈钢SS316 | 不锈钢SS304 |
阀杆 | 不锈钢SS316 | 不锈钢SS316 |
螺母 | 不锈钢SS304 | 不锈钢SS304 |
垫圈 | 不锈钢SS304 | 不锈钢SS304 |
手柄套 | 塑料 | 塑料 |
手柄 | 不锈钢SS304 | 不锈钢SS304 |
阀杆螺母 | 不锈钢SS304 | 不锈钢SS304 |
填料压盖螺母 | 不锈钢SS304 | 不锈钢SS304 |
填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
止推垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
螺栓 | 不锈钢SS304 | 不锈钢SS304 |
