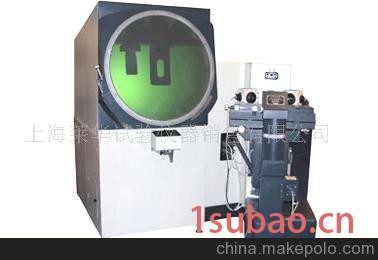

JT5 φ 800mm投影仪

一、 特点： 1、 远心光路设计，测量误差小。 2、 电机驱动测量，省力、方便。 3、 直插式物镜，锥面配合，弹簧压紧，定中心精确。 4、 备有旋转工作台，便于测齿轮类零件。 5、 工作台能偏摆± 15 °，便于测量带螺旋角零件。 二、 用途： 本仪器采用卧式光路和大行程工作台，测量范围大，同时工作台带有偏摆功能，增加了对特殊零件的测量。广泛用于机械、仪器、电子等行业，大专院校，研究所及计量检定部门。该仪器能高效地检测各种形状复杂工件的轮廓，表面形状如冲压件、凸轮、齿轮、样板、螺纹及成型刀具等。 三、规格参数 1、 投影屏 投影屏尺寸（ mm ） : φ 800 投影屏旋转范围： 0 ° ~360 ° 投影屏旋转分度值； 1 ° 游标分划值： 1 ′ 2、 物镜参数 物镜放大率 物方视场（ mm ） 物镜工作距离（ mm ） 10 × φ 80 206 20 × φ 40 123.5 50 × φ 16 85 100 × φ 8 78 3、 工作台尺寸（ mm ）： 650 × 200 工作台行程（ mm ） 纵向： 0~200 横向（调焦）： 0~25 垂向： 0~150 摆动：± 15 ° 4、 仪器的准确度：（ 4 20L ）μ m ，其中 L 为被测件长度，单位为 m 5 、使用顶针架时被测件的最大直径φ 150 mm 6 、被件最大重量： 18Kg 7 、透射照明： 24V/250W 卤钨灯 8 、反射照明： 16V/150W 白炽灯 9 、仪器外形尺寸（ mm ）：长×宽×高 =2130 × 1800 × 1950 10 、仪器重量； 1500 Kg 三、 主要附件： 物镜： 10 × 20 × 50 × 100 × 平面工作台： 内外顶针 80 mm 标准尺 圆工作台： V 型架 500 mm 普通玻璃尺 顶针架 放大镜
