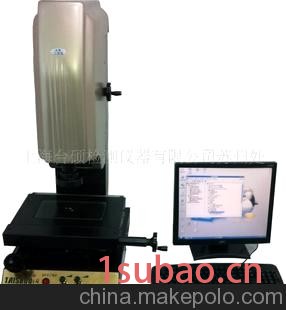

直销投影二次元测量仪

Z轴可选配：英国雷尼绍3D探针组；光栅尺测量。此报价不含Z轴选配。

2010

测量范围

（mm）

X

            200

Y

            100

Z

            100

功能简介：

1、 测量：可测量平面上的任何几何尺寸（角度、直径、半径、点到线的距离、两圆的偏心、两点间距等）

2、 绘图：可将实时影像中的实际工件外形进行描绘，形成完整的工程图，绘图方式和AutoCAD相似

3、 标注：可以在实时影像中的工件上标注尺寸。（长度、角度、直径、半径、点到线的距离、两圆的偏心、两点间距等）

4、 可将产品拍成产品照片并以jpeg的格式保存于电脑中形成产品图库

5、 专利取Ｒ角功能：为目前市面上准确的平面取Ｒ角方式图形可输入到AutoCAD成为工程图

6、 可以在鸟瞰的全图中进行标注尺寸

7、 自设客户坐标：在实时影像中的实际工件上自行设定坐标原点（0，0），在画面上任意点标示该点的Ｘ、Ｙ坐标位置

8、 图形可输入到AutoCAD成为工程图

精密测绘仪标准配置如下：

                     规格

                 2010

工作台

(mm)

工作台面

450*300

玻璃台面

300*200

承重

25KG

测量系统

精准测量软件

REICA 2.5D精密测量系统软件

变焦物镜

0.7X－4.5X

视频放大倍率

20-200

显示分辨率

0.001mm

重复精度

3μm

平面精度

3.0+L/300μm

仪器配置

CCD

SONY芯片1∕3彩色CCD

镜头

连续变倍MT镜头

光栅尺

高精度光栅尺，分辨率0.001mm

仪器机身

大理石底座，立柱

光源

3环LED冷光源，多级亮度可调。

电源供应器

AC90-264V      50∕60Hz

外形尺寸（mm）

650*750*900

仪器重量(KG)

130

标准电脑配置（选配）

P4  3.0G/内存  1G/硬盘  160G/19寸液晶显示器

1． 视频卡、加密锁、数据卡、数据线各壹份。

2． SPC（分析软件）：可计算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、ST

3． Report(报表):1、产生Word、Excel报表。2、图档可存成DXF档供CAD使用。

4． 可以将实物全部图形拍下来，然后在图片上进行测量。

5． 光学标准玻璃壹块；仪器使用说明书壹份。
