| 材质 | 铝合金 |
|---|---|
| 产地 | 深圳 |
| 加工定制 | 是 |
| 适用车型 | 所有车型 |
| 电源电压 | 12（V） |
| 功率 | 1（W） |
| 抗震强度 | 强 |
| 扫描频率 | 50-60 |
| 视频信号 | 1.1V输出 |
| 外壳材质 | 铝合金 |
| 显示屏 | 无 |
| 正像/镜像 | 无 |
| 重量 | 150（g） |
| 可接摄像头 | 2个 |
| 是否优先控制 | 是 |
| 品牌 | 车导 |
| 型号 | C-Q-01 |
非常感谢阁下购买本公司产品，正确安装和使用本产品可以让你的泊车和行车变得更加安全方便，本产品非常节能环保，采用绿色的电源技术，超低功耗。祝你行驶愉快。
一．基本参数：
1.系统本身工作电流：MAX：30mA。（不包括供给摄像头的电流。输出摄像的电流另计）
2.系统本身工作电压：9-14V。（供给摄像头电压和系统输入电压一致，所以在24V供电车上使用时，务必使用降压器供给本系统。）
3.视频系统制式：PAL/NTSC/SECAM
4.视频输出：1.0VPP / 75Ω
5.工作温度：-20℃-80℃
6.存储温度：-40℃-85℃
| 品牌 | 可帖牌 | 100起订 |
| 工作电压 | 9-14V |
二．系统描述：

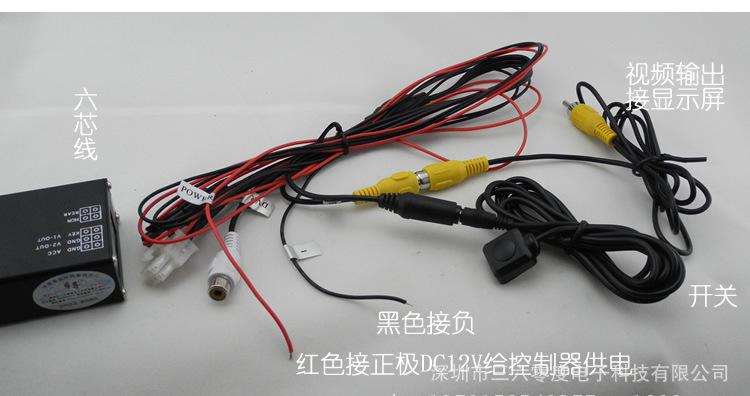

1.视频输出：两路，一路到车载显示器，另一路到车载DVR或不用。

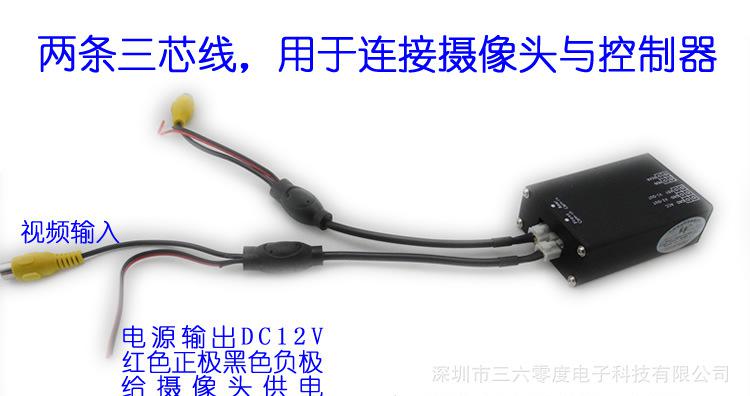

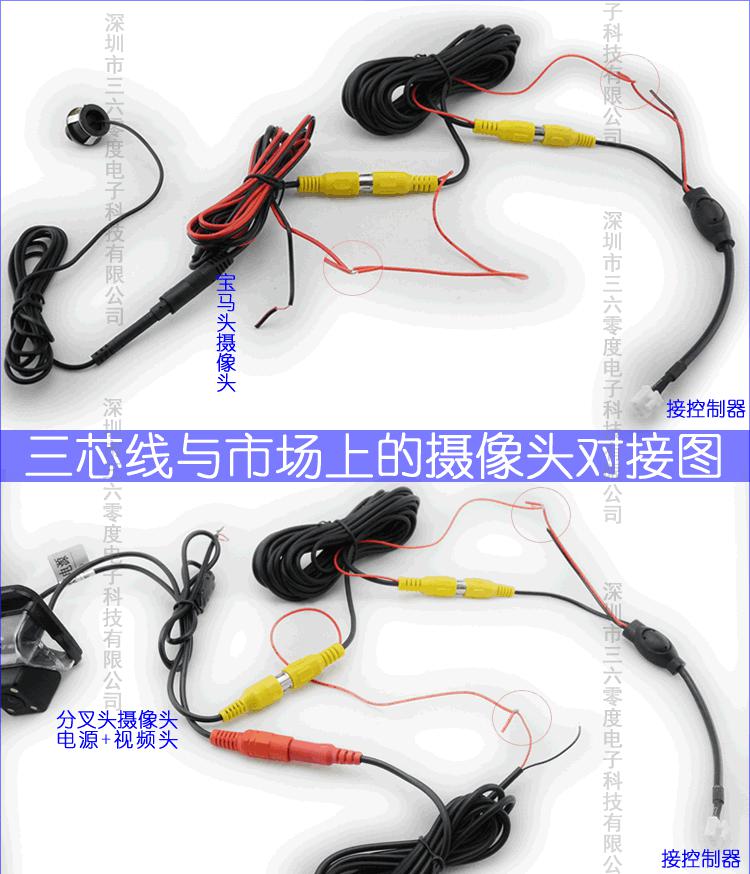

2.前视（侧视）输入：前视（侧视）摄像头输入，前视（侧视）摄像头的电源由泊车系统盒提供，所提供电压和原车电压ACC一致(12v)。
3.后视输入：后视摄像头输入，后视摄像头的电源可接倒车灯电源，也可以 接泊车系统输出的电源 。
三．注意事项：
1.泊车系统电源必须接车上的ACC电源，不要直接接到车上的电瓶上，这样才能保证系统正常可靠的工作。
2.前视和左右侧视摄像头的电源必须由泊车系统输出的电源供电，这样系统才能在不需要的时候把摄像头的电源关闭，这样可以保证和延长摄像头的使用寿命。后视摄像头的电源可接后视灯供电，也可由系统供电。
3.泊车系统给摄像头所提供的电源电压和车上的ACC输出电压一致的。所配套的摄像头的电源电压须和ACC的电压一致。
4.泊车系统的泊车信号输出线必须接上显示器的后视触发线。只有这样，泊车系统才能在泊车的时候自动打开或切换显示器，而在不需要的时候自动关闭或切换显示器，这样可以保证和延长显示器的使用寿命。
5.泊车系统线路（或其他任何设备线路）不要靠近车上的燃油箱，以免发生危险。
四、功能描述：
1.智能控制启动：当启动ACC电源时，在没有任一触发的情况下，系统会进入自检，让后视摄像头显示6秒**进入前视显示，6秒后没有其他触发将自动关闭所有摄像头。在自检的过程中，如果有前后任一触发的情况下，会自动终止自检，进入相应的触发功能显示。
2.后视触发：在挂倒车档的时候，智能控制盒会自动启动后视摄像头的电源，并且不管显示屏在任何状态下（包括关机状态）都会自动打开显示屏，并自动切换到V2状态，显示后方的图像。在倒完车后挂回其它档位时会自动显示前方（侧方）图像，并延时显示。
3.前视（侧视）触发：在待机状态下按下轻触按键进入前视（侧视）长开机功能。在前视（侧视）显示状态下，按一下轻触按键，关闭前视（侧视）。
