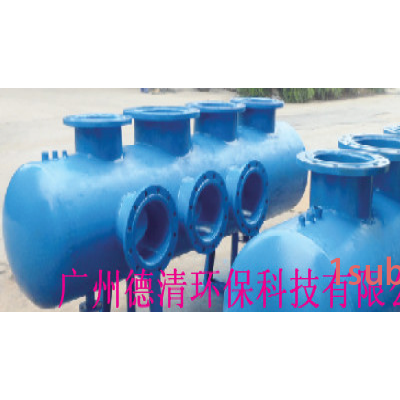

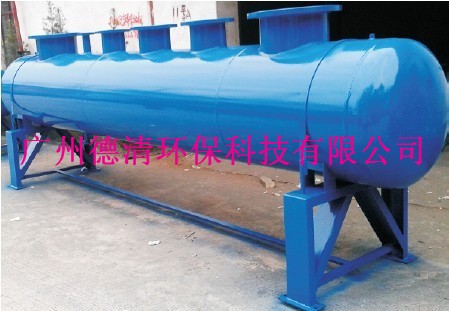

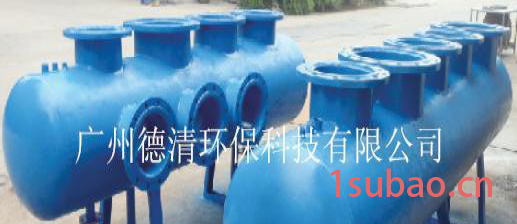

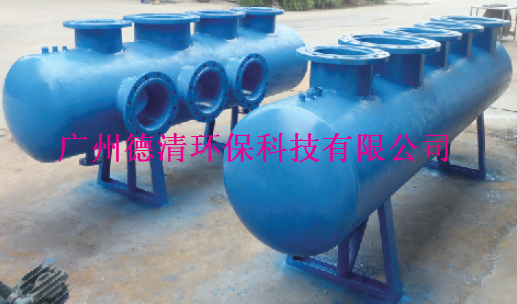

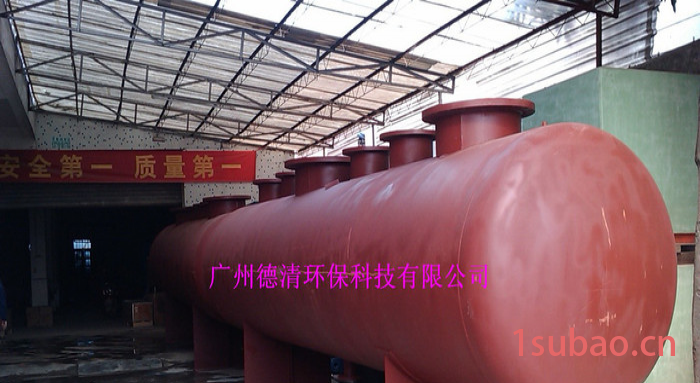

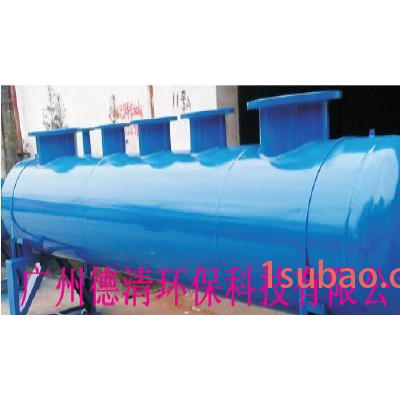

德清DQ-JF1 集分水器

1、严格按照**标准图集《05K232分集水器分汽缸》设计制作，筒体壁厚达到要求。?2、根据实际使用情况，优化压力表及温度计接口，便于安装使用，测温准确。 ??3、根据各接管法兰，选用蝶阀专用法兰或者平焊法兰，确保法兰与对应阀门的匹配，法兰与阀门接触面积大，强度高，少泄露。 ??4、所有焊接接口均打磨光滑，出厂前压力试验超过**标准，确保稳定运行。 ??5、出厂前做水压试验,确保产品使用过程中无泄露。 ??6、可根据用户需要设计集分水器尺寸,确保使用效果。

??1、筒体直径比汽水总管的直径大两号以上。 ??2、一般可按流经筒体流速计算得出，水的流速一般取0.1m/s------1.0m/s. ??3、筒体长度L根据接管的个数，直径大小，管间距来计算， ??L=130+L1+L2+L3+Li+120+2h ??筒体需要保温时l=d1+d2+120 ??筒体不需要保温时l=d1+d2+80 ??4、筒体上的疏水管及排污管的方位由工程设计决定。

??1、支架安装高度由工程设计人员决定，但不得超过1000mm,支架安装前应做防腐处理。 ??2、支架安装应满足筒体热胀冷缩的要求，应一端固定，另一端采用活动或滑动支架，确保支架工作状态下的热胀冷缩。 ??3、工作压力超过1.0MPa时，在分集水器筒体和压力表之间应安装阀门。压力表和阀门规格根据工艺设计选定。

??1、 蒸汽或热水锅炉房的蒸汽、冷凝水、的分配和集中 ??2、 空调机房冷水的分配和集中 ??3、 工业厂房中高低压蒸汽、冷凝水、热水、冷却循环水的分配和集中
