| 品牌 | 众禾时代 |
|---|---|
| 型号 | HZ8100SDK |
【众禾时代 HZ8100SDK HDMI采集卡 分量采集卡 SDK采集卡 1080P60 PCIE 高清视频采集卡 PCIE 视频会议 大屏拼接 高清IPTV】
产品特性：
l 可同时采集1路高清或标清视频信号，1路模拟双声道音频信号,SDI,HDMI,DVI,VGA,分量，AV,S端子全接口支持
l 高清输入视频信号可达1080p/60 Hz。
l 高清信号可采集SDI、DVI、VGA、HDMI、分量信号。
l 可采集HDMI中的LPCM音频信号。
l 可采集SDI内嵌音频。
l 微软AVStream标准驱动，可支持大部分Windows上的多媒体视频软件或流媒体软件。
l 超小尺寸：96.24mm x 92.76mm。
l 支持一机多卡
高级特性：
l 高性能DMA传输功能。
l 高清输入可动态切换信号源类型：SDI、DVI/HDMI，VGA，分量。
l DVI-I高清输入端可兼容复合视频（CVBS）输入信号。
l 高清输入支持自动输入视频格式侦测，自动视频有效区域侦测，自动VGA采集相位调节。
l 支持手工设定有效画面区域功能，可用于画面的剪裁和对特殊输入信号时序的支持。
l 支持多阶画面缩放功能，具有三种针对画面宽高比的缩放模式。
l 支持垂直滤波和运动自适应去隔行功能。
l 硬件色彩转换，可输出YUYV、UYVY、I420、RGB24、RGB32色彩格式。
l 支持支持色彩调节功能，可调节画面的对比度、亮度、色彩饱和度、色相、Gamma；并可单独调节R，G，B三色的亮度、对比度。
l 支持画面水平、垂直反转功能。
l 固件可升级。
产品规格：
连 接 | |||
主机接口 | PCI-Express x1，Low Profile，200MB/s 传输带宽 | ||
输入接口 | 1个DVI-I 接口 (可转接HDMI，VGA，YPbPr) 1个 BNC 接口 (可接 SD/ HD/ 3G-SDI 信号) 1 个 DB9 接口 (通过转接线缆可接 YPbPr ，S 端子，CVBS，1 路不平衡立体声音频线路输入) | ||
DVI视频输入 | 1路1080P/60HZ高清DVI信号 | ||
HDMI视频输入 | 1路1080P/60HZ高清HDMI信号 | ||
SDI 视频输入 | 1 路 SD/ HD/ 3G-SDI 视频信号，可达 1080P/60HZ | ||
VGA视频输入 | 1路VGA信号 | ||
YPbPr视频输入 | 1路YPbPr信号 | ||
CVBS视频输入 | 1路标清视频信号 | ||
HDMI音频输入 | 1路LPCM音频信号 | ||
SDI 音频输入 | 1路 SDI 内嵌音频 | ||
模拟音频输入 | 1路模拟音频信号 | ||
标 准 | |||
DVI输入格式 | 符合DVI 1.0标准，单连接（480i、576i、480p，576p，720p，1080i，1080p） | ||
HDMI输入格式 | 符合HDMI 1.3 标准，支持36bit DeepColor | ||
SDI输入格式 | SD/HD/3G-SDI，符合SMPTE-259/274/296/372/424/425/292标准 | ||
YPbPr输入格式 | 480i、576i、480p，576p，720p，1080i，1080p | ||
VGA输入格式 | 640×400-2048×1536，像素率低于170MHz即可 | ||
CVBS输入标准 | PAL/NTSC | ||
HD输出格式 | 40×30-2048×1536，帧率： 1-100 fps | ||
SD输出格式 | 176×144-768×576，帧率：1-30 fps | ||
模拟音频采样率及信噪比 | Up to 96KHz，85db，24-bit | ||
视频采样率 | CVBS: 57.27MHz (4x Oversampling) | ||
视频采样精度 | 10bit | ||
色彩空间 | YUYV、UYVY、I420、RGB 24 Bits、RGB 32 Bits | ||
视频处理 | |||
色彩空间转换 | 硬件色彩转换 | ||
去隔行 | 垂直滤波去隔行；运动自适应去隔行 | ||
画面缩放 | 硬件5-Tap缩放 | ||
画面反转 | 水平；垂直 | ||
画面剪裁 | 支持 | ||
图像调节 | 亮度／对比度／色调调节 饱和度调节／黑白，彩色控制 伽玛值调节 (Gamma) 单独调节R/G/B三色的亮度、对比度 | ||
其 他 | |||
操作系统支持 | 支持以下操作系统的x86和x64版本： Windows XP Professional Windows Server2003 Windows Vista Windows Server 2008 Windows 7 Windows Server 2008 R2 | ||

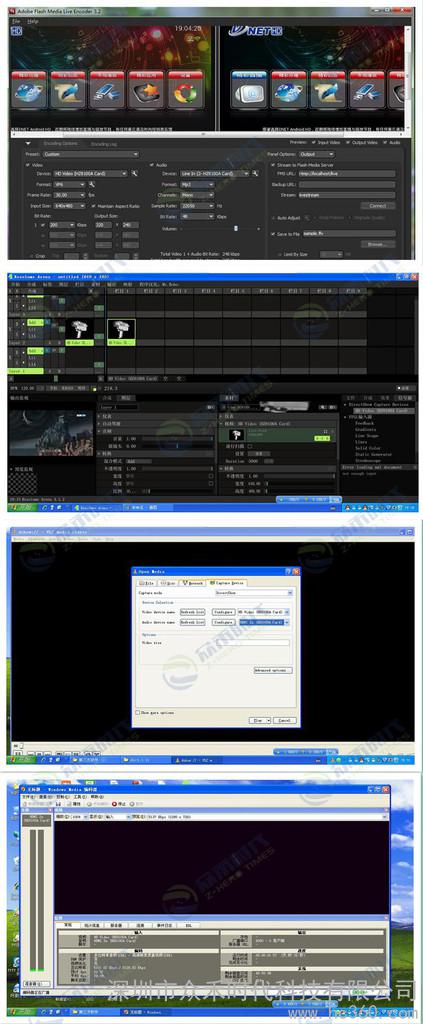

兼容软件 | Windows Media Encoder Adobe Flash Media Live Encoder Real Producer Plus VideoLAN for Windows | ||
板载内存 | 128MB DDR2，工作频率为 160 Mhz，位宽 32bit | ||
升级 | 固件可升级 | ||
几何尺寸 | 96.24mm x 92.76mm | ||
功耗 | <= 5W | ||
工作温度范围 | 0-50 摄氏度 | ||
保存温度范围 | -20-70 摄氏度 | ||
保存湿度范围 | 5%-90 % | ||
标准附件：
l DVI-I 转 HDMI + YPbPr 转接线缆 1根
l DVI-I 转 VGA 转接头 1只
l DB9转 YPbPr+CVBS+ S端子+立体声音频转接线缆 1根
请注意：
1. PCI-Express 实际传输带宽与主机芯片组和计算机主板相关，可能低于此处所写数值。
2. 实际输出帧率受PCI-Express 接口传输带宽限制，可能低于设定值。
