| 测量范围 | -10°C ~+250°C |
|---|---|
| 测量精度 | ±1 |
| 分辨率 | 640×480 |
| 类型 | 在线式 |
| 视场角 | 120° |
| 适用范围 | 建筑检测,电气设备 |
| 品牌 | flir/菲利尔 |

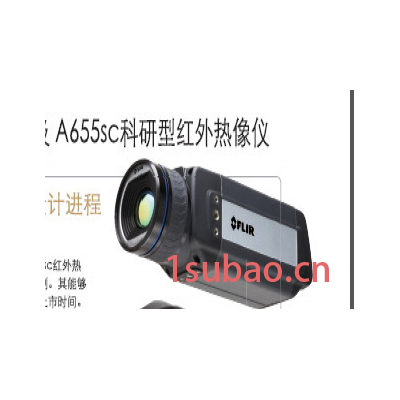

| 型号 | A325sc-FLIR |
| 加工定制 | 否 |
| 成像性能 | 优 |
因具体的热像仪而异
| FLIR A325sc | FLIR A655sc | |
| 成像性能及光学参数 | ||
| 焦距 | 18 mm (0.7 in.) | 24.6 mm (0.97 in.) |
| 空间分辨率(IFOV) | 1.36 mrad | 0.68 mrad |
| F数 | 1.3 | 1.0 |
| 图像帧频 | 60 Hz | 50 Hz （窗口模式下为100/200 Hz） |
| 热灵敏度/NETD | < 0.05°C @ +30°C | < 0.03℃ @+30℃. |
| 探测器参数 | ||
| 红外分辨率 | 320 x 240像素 | 640 x 480像素 |
| 探测器像素间距 | 25 μm | 17 μm |
| 测量 | ||
| 对象温度范围 | –20 ~ +120°C 0 ~ +350°C （最高测量温度也可选择为+1,200°C） | -40 ~ +150°C 100 ~ +650°C （最高测量温度也可选择为+2,000°C） |
| USB | ||
| USB | 不适用 | 控制和图像USB，标准USB 2 HS |
| USB，接口类型 | 不适用 | USB Mini-B |
| USB，通信 | 不适用 | 基于TCP/IP Socket的FLIR专有技术 |
| USB，图像流 | 不适用 | 25 Hz下具有16位640 x 480像素 -信号线性 -温度线性 -辐射 |
| USB，协议 | 不适用 | TCP、UDP、SNTP、RTSP、RTP、HTTP、ICMP、IGMP、ftp、SMTP、SMB (CIFS)、DHCP、MDNS (Bonjour)、uPnP |
| 以太网 | ||
| 以太网，图像流 | 60 Hz下，16位，320 x 240像素 -信号线性 -温度线性 -辐射 支持GigE Vision和GenICam | 50 Hz下，16位，640 x 480像素 在窗口模式下可达高达200 Hz -信号线性 -温度线性 -辐射 支持GigE Vision和GenICam |
| 成像性能及光学参数 | |
| 视场角(FOV)/最短焦距 | 25° × 19° / 0.25 m (0.82 ft.) |
| 镜头识别 | 自动 |
| 调焦 | 自动或手动（内置电机） |
| 成像性能 | |
| 焦平面阵列(FPA)/波长范围 | 非制冷微测辐射热计 / 7.514 μm |
| 测量 | |
| 精度 | +/- 2°C (+/- 3.6°F)或读数的+/- 2% |
| 测量分析 | |
| 大气传递校正 | 自动，基于距离、大气温度及相对湿度的输入值 |
| 光学元件传输校正 | 自动，基于内部传感器发出的信号 |
| 发射率校正 | 0.01到1.0不等 |
| 反射表象温度校正 | 自动，基于反射温度输入值 |
| 外部光学元件/窗口校正 | 自动，基于光学元件/窗口的传输及温度输入值 |
| 测量校正 | 总体目标参数 |
| 以太网 | |
| 以太网 | 控制和图像 |
| 以太网，类型 | 千兆位以太网 |
| 以太网，标准 | IEEE 802.3 |
| 以太网，接口类型 | RJ-45 |
| 以太网，通信 | 基于TCP/IP Socket的FLIR专有技术以及GenICam协议 |
| 以太网，协议 | TCP、UDP、SNTP、RTSP、RTP、HTTP、ICMP、IGMP、ftp、SMTP、SMB (CIFS)、DHCP、MDNS (Bonjour)、uPnP |
| 数字输入/输出 | |
| 数字输入，用途 | 图像标签（开始、停止、一般），图像流控制 （图像流开/关），外部设备输入（经程序设置） |
| 数字输入 | 2个光隔离输入口，10–30 VDC |
| 数字输出，用途 | 输出至外部设备（经程序设置） |
| 数字输出 | 2个光隔离输出口，10–30 VDC，最大100 mA |
| 数字 I/O，隔离电压 | 500 VRMS |
| 数字 I/O，供电电压 | 12/24 VDC，最大 200 mA |
| 数字 I/O，连接器类型 | 可插接的6极螺丝型接线端子 |
| 电源系统 | |
| 外部电源规格 | 12/24 VDC，绝对功率最高24 W |
| 以太网电源，连接器类型 | 可插接的2极螺丝型接线端子 |
| 电压 | 允许范围为10–30 VDC |
| 环境参数 | |
| 工作温度范围 | –15°C ~ +50°C (+5°F ~ +122°F) |
| 存放温度范围 | –40°C ~ +70°C (–40°F ~ +158°F) |
| 湿度（工作及存放） | IEC 60068-2-30/24 h 95%相对湿度 +25°C ~ +40°C (+77°F ~ +104°F) |
| EMC | EN 61000-6-2:2001（抗干扰） EN 61000-6-3:2001（抗辐射） FCC 47 CFR Part 15 Class B（抗辐射） |
| 封装 | IP 30 (IEC 60529) |
| 抗冲击性 | 25 g (IEC 60068-2-29) |
| 抗振性 | 2 g (IEC 60068-2-6) |
| 物理参数 | |
| 重量 | 0.9 kg（1.98磅） |
| 热像仪尺寸（长x宽x高） | 170 x 70 x 70 mm (6.7 x 2.8 x 2.8 in.)（适用于FLIR A305sc- A325sc） 216 x 73 x 75 mm (8.5 x 2.9 x 3.0 in.) （适用于FLIR A645sc - A655sc） |
| 三脚架安装 | UNC ?” -20（三面） |
| 基座安装 | 2个M4螺纹安装孔（三面） |
| 封装材料 | 铝 |
| 供货范围 | |
| 硬质运输箱或纸板箱 带镜头的红外热像仪 程序CD-ROM 校验证书 以太网?传输线 USB线(仅限FLIR A645sc和FLIR A655sc) 主电源线 电源线（分线） 电源 入门指南（印刷版） 注意事项（印刷版） 用户文件CD-ROM 保修延期卡或登记 | |
