| 损伤阈值 | 1 mW/cm2 CW, 10 mJ - pulsed |
|---|---|
| 扫描范围 | 9.5 mm x 12.7 mm |
| 50ms延迟后衰退 | 45-60% |
| 水平分辨率 | 高达700 TV lines（0.4 - 1.9μm） |
| 三角支架 | 1/4-20 UNC-2B |
| 视频输出 | RS-170 / CCIR |
| 电源 | 12-15VDC |
| 光谱响应范围 | 0.4 - 1.9μm (2.2μm 可选) |
| 镜头接口 | C-mount |
| 传感器 | 1 inch Vidicon |
| 电源电压 | 1.5 |
| 镜头 | 12 |
| 类型 | 红外灯摄像机 |
| 水平清晰度 | 4.805205405606E14 |
| 图像传感器 | 微光探测 |
| 像素 | 200万 |
| 最低照度 | 10 |
| 品牌 | Electrophysics |
| 型号 | MicronViewer 7290A |
| 加工定制 | 否 |
| 照射距离 | 10 |
| 灯光照射距离 | 10 |

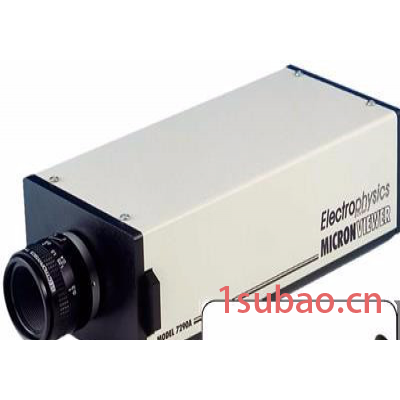

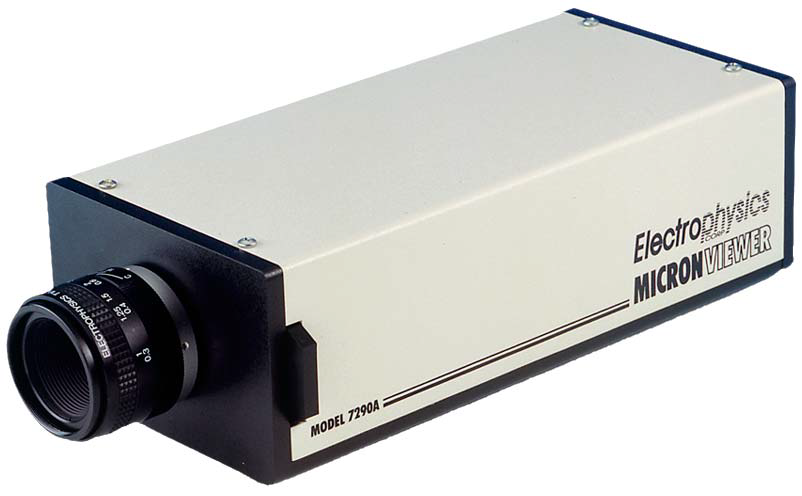

MicronViewer 7290A近红外相机
品牌：Electrophysics
产品描述
使用高质量75ohm同轴电缆（RG-59B/U或RG-11U）从后板面BNC连接器（标有“VIDEO OUT”）连接到所使用的视频输入设备。Micron Viewer 7290可直接与闭路电视监控器（CCTV）直接相连使用，也可以与图像采集卡，视频记录器或其他视频处理硬件相连。
MicronViewer 7290A近红外相机
特性
• 可连接多种C-mount物镜
• 可选择使用25mm高通, 低通, 带通或中灰滤波片
• 3-position手动或自动调整增益
• 标准视频输出: RS170 (60Hz)
• 同步锁相（Gen-lock）输入
• 高性能,氧硫化铅摄像机,9.5mm×12.7mm成像探测器
应用
l 激光光束质量分析
l 单模光纤端面观测，耦合处理
l 红外光源的观测和校准
l 250°C以上的物体热成像
l 湿气勘测
l 监视分析
l 半导体表面检测
技术参数：
光谱响应范围 | 0.4 - 1.9μm (2.2μm 可选) | 镜头接口 | C-mount |
传感器 | 1 inch Vidicon | 损伤阈值 | 1 mW/cm2 CW, 10 mJ - pulsed |
扫描范围 | 9.5 mm x 12.7 mm | 50ms延迟后衰退 | 45-60% |
水平分辨率 | 高达700 TV lines（0.4 - 1.9μm） 高达650 TV lines（0.4 – 2.2μm） | 三角支架 | 1/4-20 UNC-2B |
视频输出 | RS-170 / CCIR | 电源 | 12-15VDC |
扫描系统 | 2:1 交错式 | 外观尺寸 | 22 x 10 x 7 cm (长x宽 x高) |
动态范围 | 100:1（0.4 - 1.9μm） 50：1（0.4 - 2.2μm） | 净重 | 1.13 kg |
信噪比 | 55db (p-p/rms) |
|
|

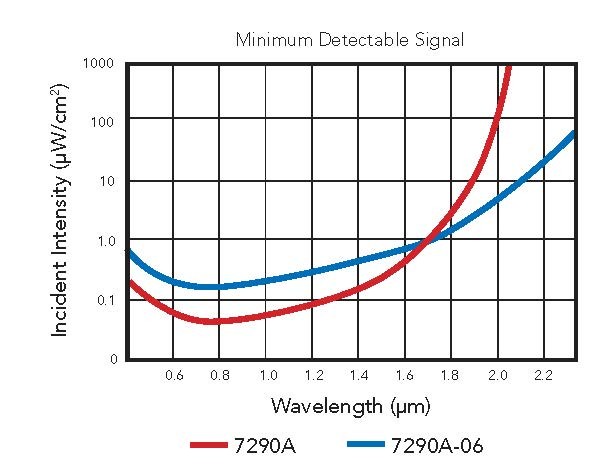

光谱响应曲线
订购须知: | ||
项目 | 编号 | 描述 |
7290A | 914007 | 固定架式相机RS-170 60Hz视频输出。无镜头，交流电 |
7290AX | 914059 | 固定架式相机RS-170 60Hz视频输出。包括1X 25mm物镜，交流电转接器/蓄电池充电器 |
选择-06:扩展光谱范围 |
| 将标准相机的灵敏度范围扩展至2.2μm |
选择-E:CCIR视频格式 |
| 50HzCCIR视频格式 |
1X 物镜 | 915229 | 25mm F1.8完整的可变光圈 |
2X 物镜 | 903020 | 50mm F1.4完整的可变光圈 |
0.5X-3X变焦物镜 | 908006 | 12.5-75mm F1.2完整的可变光圈 |
伸缩套管组 | 908007 | 调整镜头与相机的焦距 |
1"长通滤光片 |
| 截止波长(nm): 700, 750, 800, 850, 900, 950, 1000及更多 |
1"短通滤光片 |
| 截止波长(nm): 700, 750, 800, 850, 900, 950, 1000及更多 |
1"带通滤光片 |
| 中心波长：(nm): 700, 710, …, 1050, 1060及更多，带宽10nm |
1"中性密度滤光片 |
| OD：0.1, 0.2, … 1.0, 1.5, 2.0, 3.0及更多，波长400-2400nm |
G25滤光片架 | 914260 | 1"滤光片的支架 |
9”台式显示器 | 911002 | 220V，白色和黑色可选 |
相机电源 | 905027 | 220V/AC |
