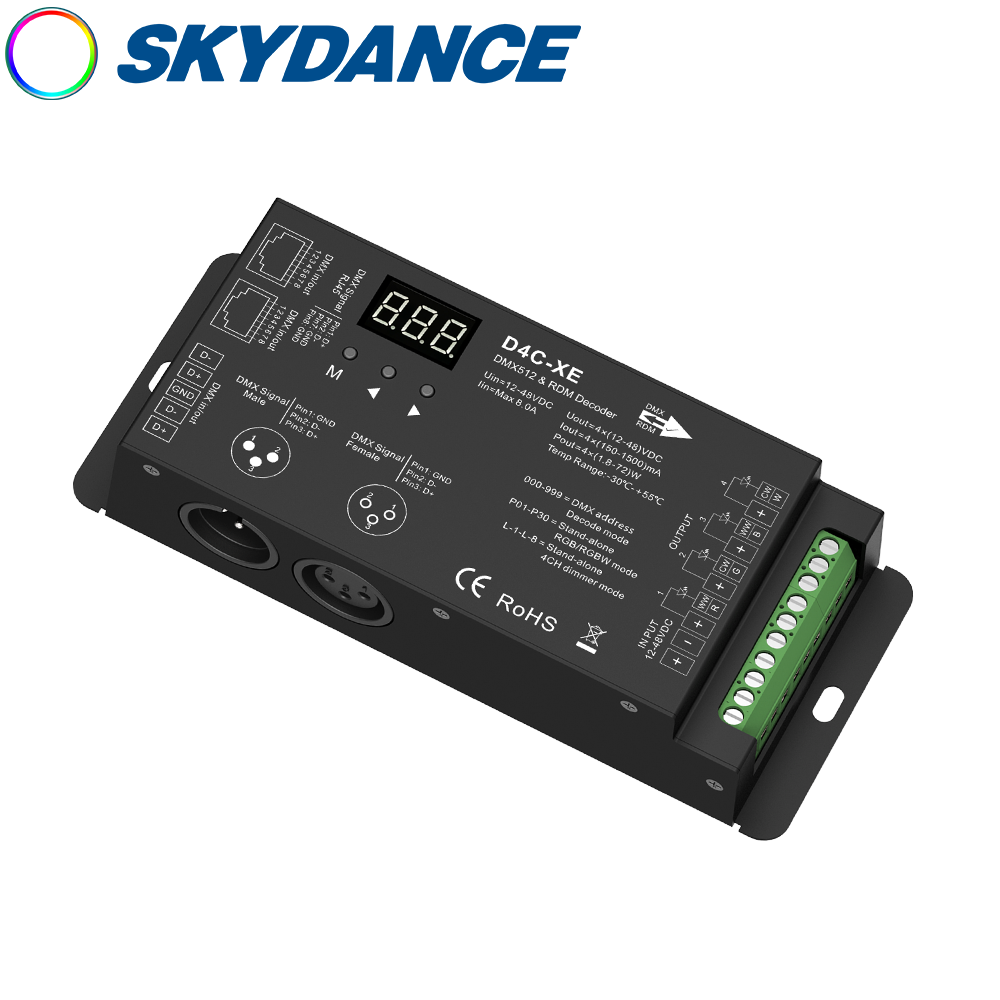

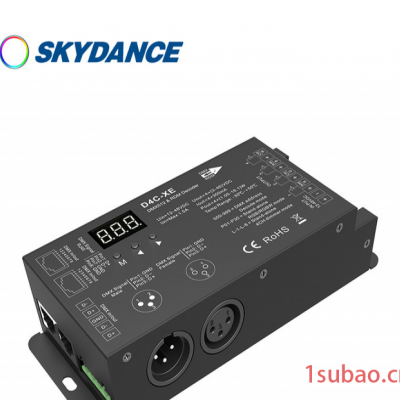

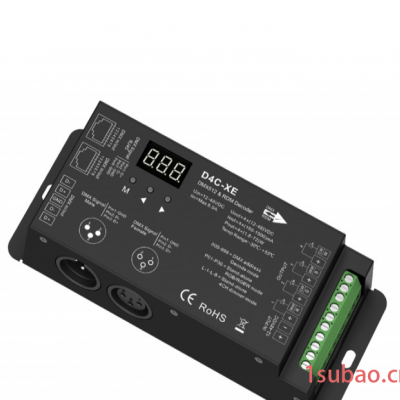

| 型号 | D4C-XE |
|---|---|
| 建议零售价 | 110.00 |
| 调节范围 | 每通道0~99%调光，10级速度/亮度控制 |
| 连接方式 | 无线 |
| 控制方式 | 遥控器控制 |
| 控制范围 | 40-50m |
| 接口类型 | 端子 |
| 信号方式 | RF |
| 认证 | ce,ROHS |
| 重量 | 104.6（g） |
| 额定电流 | 1.5A |
| 额定电压 | DC5-24/12-24（V） |
| 结构形式 | 固定式 |
| 类型 | 通信IC |
| 外形尺寸 | 175*45*27（mm） |
| 品牌 | 景晴 |
| 加工定制 | 是 |
概述
●本产品默认为RGB/RGBW控制器，匹配遥控器使用，实现丰富的LED静态或动态灯光 变化效果。
●本产品也可以当色温或调光控制器用，兼容性强。
●采用2.4G无线遥控技术, 可接受多达10个遥控器控制。
●具备外接按键实现开关和场景切换功能
●控制RGB/RGBW灯具时，内置30个变化模式可选。
●配合功率扩展器使用时，可无限放大输出功率。
PWM实现4096级无闪烁调光。

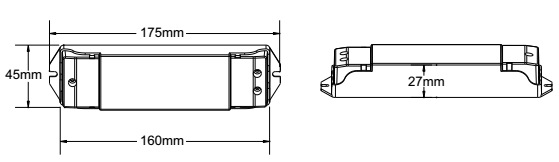

产品尺寸

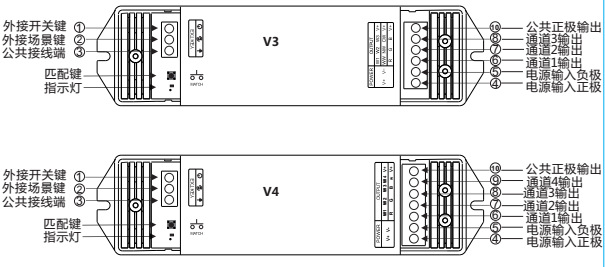

部件图
●V3/V4用作RGB/RGBW控制器时，输出接线为: ⑩正极，⑥红灯，⑦绿灯，⑧ 蓝灯，⑨白灯 。
●V3用作色温控制器时，输出接线为: ⑩正极，⑥暖白灯，⑦正白灯，⑧冷白灯。 V4用作色温控制器时，输出接线为: ⑩正极，⑥/⑧暖白灯，⑦/⑨正白灯 。
●V3/V4用作调光控制器时，输出接线为: ⑩正极，⑥/⑦/⑧/⑨接灯负极，同步调光。
匹配键功能
●短按: 5秒内，按遥控器任意键匹配、多区型遥控器按分区键匹配。
●长按(5s): 删除已匹配的遥控器, 灯光保持在当前状态。
●长按(10s): 恢复出厂默认参数。
外接按键功能
1. 开关键
● 短按： 开启/关闭灯光。
● 长按(1~5s)：开启状态下，调节亮度。
● 长按(10s)：适用于多个控制器共用一个外接开关按键时,实现同步调节。
2. 场景键
● 短按：选择8个场景。
● 长按(2S)：适用于多个控制器共用一个外接场景按键时，实现场景同步。

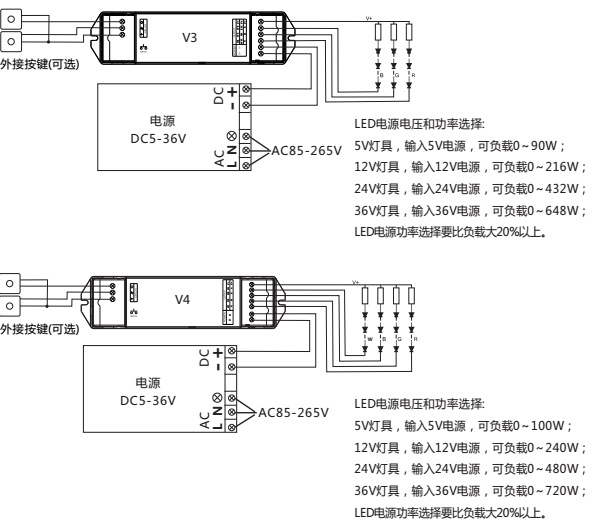

接线图

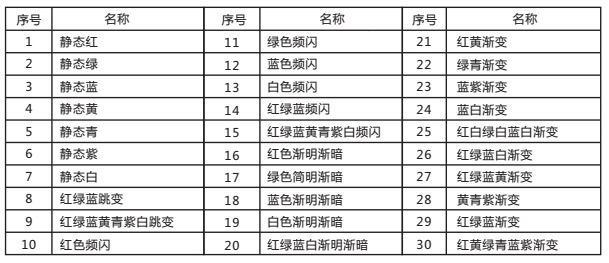

变化模式列表
