| 产品认证 | ce |
|---|---|
| 工作电压 | 220（V） |
| 计量单位 | 台 |
| 输出频率 | `（kHz） |
| 特点 | 编程简单方便,功能强,适应性强,抗干扰能力强,维修方便,性价比高 |
| 品牌 | FATEK/永宏 |
| 型号 | FBs-7SG1 |
| 加工定制 | 是 |
| 外壳颜色 | 黑色 |

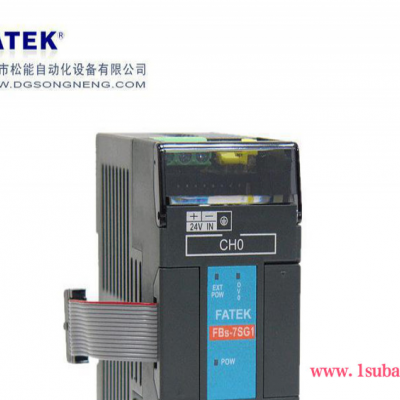

FBs-7SG1 产品说明：
FBs-7SG1 系 FBs-PLC 系列之 LED 显示控制及驱动模块。
一片 7SG1 模块可提供多达 8 位数 7 段 LED 显示器或 64 个独立灯节LED 显示器或 4 位米字型(16 灯节)LED 显示器。
本模块提供 2.4V~11.7V 灯节驱动电压以配合不同尺寸之 LED 显示器。
应用时非常简单可直接由输出缓存器的内容来控制 LED 的显示。
本模块可搭配 TDSP 功能指令以方便前导零之控制及米字型显示器之显示。
产品概览：
显示模式支持译码及非译码多任务扫描
更新周期2 mS
控制灯节：译码模式- 8 位数 7 段 LED 显示器(含小数点) 非译码模式- 4 位数米字形或 64 个独立灯节 LED 显示器
规格 | FBs-7SG1 | ||
显示模式 | 解码显示模式 | 4bit即可显示一字7段数字显示，只能显示0~9、-、E、H、c、t及不亮等16种FBs-PLC预先解码之字形 | |
非解码显示模式 | 每一灯节均需1个bit控制，一个7段数字需8个bit控制(含小数点)，可显示任何灯节之组合 (如 米字型英文字、数字)或个别LED之显示 | ||
显示字数(点数) | 1通道，7段8字/16段4字或64点独立LED | ||
显示更新周期 | 10mS max. | ||
LED 驱动规格 | 驱动电流 | 40mA/段 | |
显示方式 | 1~8字多工扫描显示 | ||
驱动电压 | 低压 | 5VDC(可作10%升压) | |
高压 | 7.5V、10V、12.5V三种选择(可作10%升压) | ||
压降细调 | 0.6V、1.2V、1.8V三种可调 | ||
驱动ID过压指示 | 各通道均有独立过压(0.V.)指示(需在TestMode下才有意义) | ||
隔离方式 | 变压器(电源)及光耦合(信号)隔离，500VAC，1分钟 | ||
输入电源 | 24VDC -15%/+20%，静态消耗<2W，动态消耗随显示增加 | ||
接线机构 | 16芯扁平牌线，2.54mm简易牛角连接器 | ||
