LPD1886芯片带PCB板 外露发光字全彩灯串专用的电路板/贴好板

产地	深圳
绝缘材料	有机树脂
运输方式	公路运输
阻燃特性	VO板
层数	2层
品牌	华强
型号	LPD1886S带板
加工定制	否

LPD1886芯片带PCB板 外露发光字全彩灯串专用的电路板/贴好板

宝贝卖点：使用LPD1886芯片做的半成品，焊灯直接可以使用在外露灯上面，方便快捷。


LPD1886
单线3通道带4096级PWM的
可编程恒流LED驱动器

概述：
    LPD1886是三通道LED驱动控制专用电路，内部集成了带隙基准、数字接口、PWM控制、恒流驱动等电路，通过外围电路控制可实现户外大屏幕、护栏管、装饰灯条等彩色发光系统。
这款是使用LPD1886芯片做的半成品，焊灯直接可以使用在外露灯上面，方便快捷。

特性：
1、三路恒流驱动输出，固定驱动电流17mA,输出端口耐压达12V；
2、内置稳压电路，通过串接电阻支持电压5-24V工作；
3、单线传输模式，数据速率可变**高数据速率1.6MHz；
4、内部波形再生机制**信号驱动能力，支持级联长度超过1700点（帧速25FPS），任意两点间距离可达6米以上；
5、内建双振荡电路，支持FREE-RUN模式，刷新频率大于400Hz,独特的宽冗余时序设计，便于低成本控制器编程设计；
6、每个通道独立的线性PWM灰度控制电路，实现真正4096级灰度；
7、内置整体锁存功能，每帧数据发完后10us自动锁存，避免画面前后不一致的现象；
8、红色通道比蓝绿通道预定驱动电流大1.5mA，使白平衡效果更佳；
9、工业级设计，抗干扰性能较强；
10、封装形式 ：SOP8。

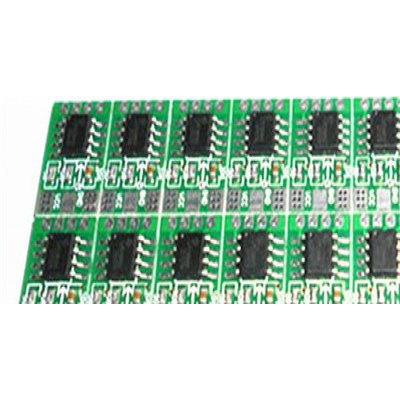

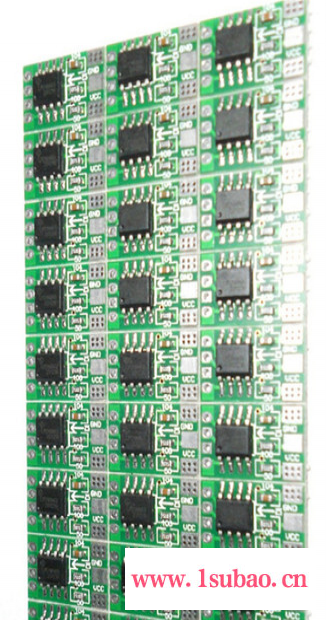

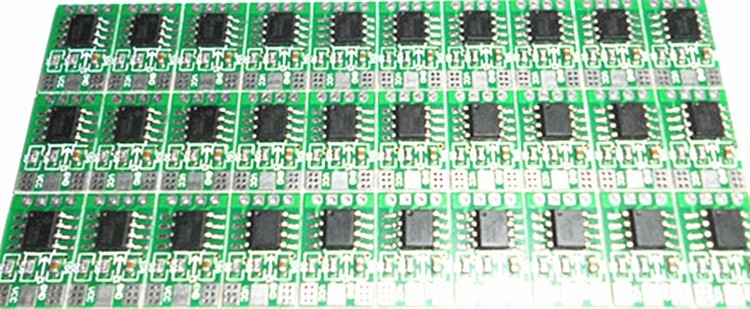

产品图：

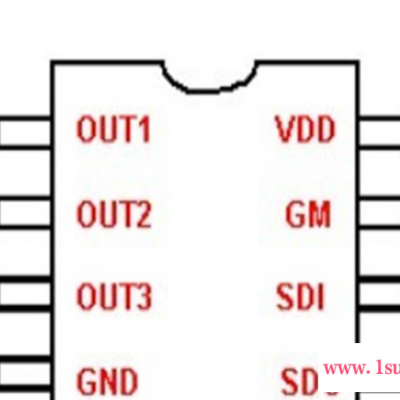

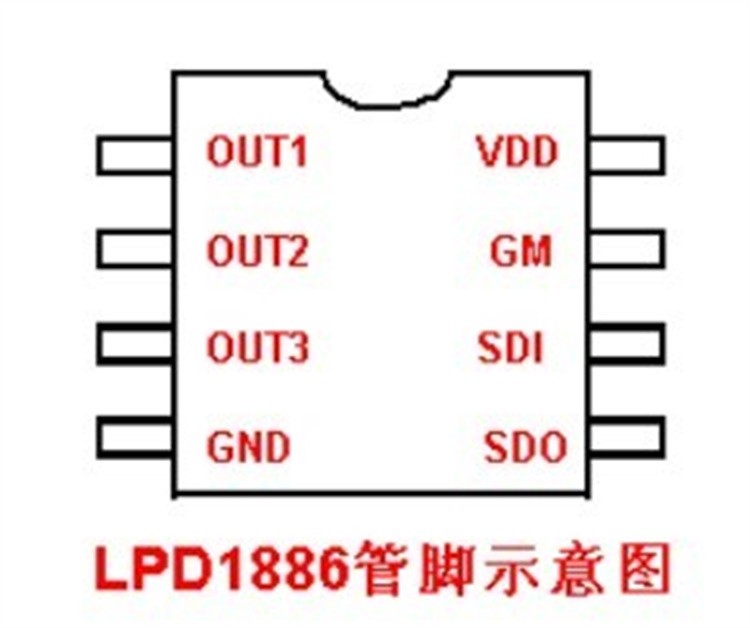

管脚图：

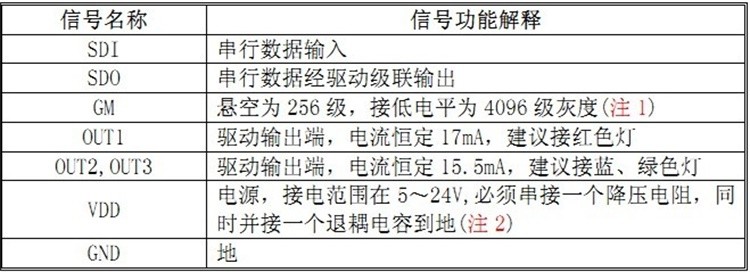

管脚说明：

信号名称信号功能解释
SDI串行数据输入
SDO串行数据经驱动级联输出
GM偏置口**好接一个1K电阻到地，也可以直接接地
OUT1驱动输出端，电流恒定17MA，建议接红色灯
OUT2、OUT3驱动输出端，电流恒定15.5MA，建议接蓝、绿色灯
VDD电源接电范围在5-24V必须串接一个降压电阻，同时并接一个退耦电容到地（注1）
GND地
