DDF数字配线架（Digital Distribution frame） 数字配线架 DDF（Digital Distribution frame）数字配线架又称高频配线架，在数字通信中越来越有优越性，它能使数字通信设备的数字码流的连接成为一个整体，从速率2Mb/s～155 Mb/s信号的输入、输出都可终接在DDF架上，这为配线、调线、转接、扩容都带来很大的灵活性和方便性。数字配线架是数字复用设备之间，数字复用设备与程控交换设备或数据业务设备等其他专业设备之间的配线连接设备。

特点说明：
   1.系列众多：西门子、NEC、BNC等制式；75、120欧姆等不同阻抗系列、各种柜架体等多种组合供客户选择；
   2. 性能：严格的结构设计**的金属、非金属材料、标准镀金以及精湛、严格的工艺确保产品的性能稳定、可靠；
   3. 结构：完整科学的的线缆结构，无论中间走线、两侧走线、前后跳线、架间跳线均更符合您的使用习惯，操作更加方便，完整的接地系统、多样的固定方式、90度旋转的单元体等细节**的设计，确保客户使用更加方便。

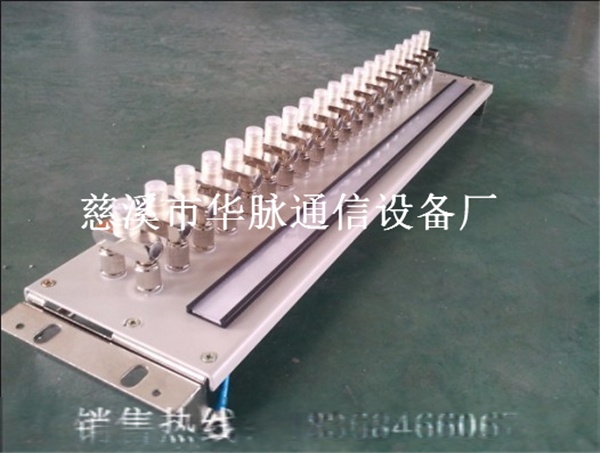

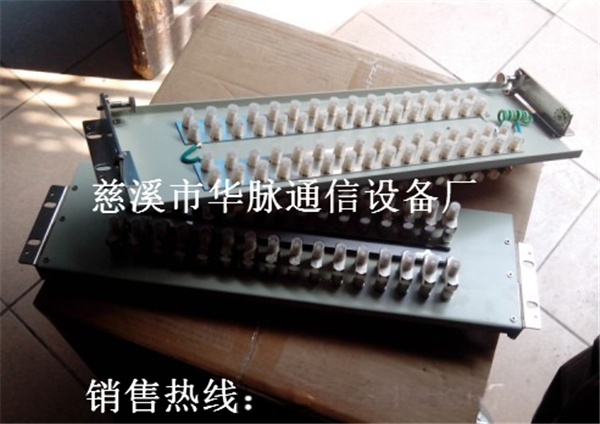

数字配线架(分不锈钢和冷板)DDF单元体分:8系统/10系统/12系统/16系统/20系统西门子数字配线架特点:安装在19英寸机架上,可以自由旋转方便接配线功能：配线功能：同速率、，同阻抗、同方向、在数字配线架上收、发之间构成通信链路的连接方式。跳线功能：同速率、，同阻抗、同方向、在数字配线架上任一收与任一发间进行互相连接的方式。转接功能：同速率、，同阻抗、不同方向、在数字配线架上任一收与任一发间进行互相连接的方式。测试功能：线序清晰，便于进行检测或自环测试。

一．环境要求：
  1 工作温度： -5℃～+40℃
  2 贮存温度: -25℃～55℃
  3 工作相对湿度: ≤85%（+30℃）
  4 贮存相对湿度: ≤75%
  5 大气压力： 70KPa～106Kpa

二．设备机架：
  1 机架高度：2000mm、2200mm、2600mm
  2 机架材料：铝型材、冷轧板
  3 进缆方式：上进缆、下进缆
  4 操作方式：全正面操作
  5 机框颜色：可选
  6 接地方式：铜条

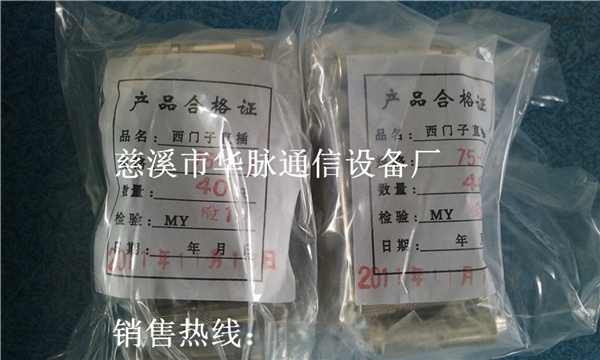

三．同轴连接器：
  1 特征阻抗：75Ω
  2 工作速率：2Mb/s、8 Mb/s、34 Mb/s、140 Mb/s、155 Mb/s（部分制式除外）
  3 绝缘电阻：>1000MΩ（500VDC）
  4 抗电强度：≥1000V（50HzAC）/min，不击穿、无飞弧
  5 接触电阻：外导体≤2.5mΩ（压接），内导体≤10 mΩ
  6 介入损耗：≤0.3dB (50KHz～233MHz)
  7 回波损耗：≥18dB (50KHz～233MHz)
  8 回线间串音防卫度：≥70dB(50KHz～233MHz)
  9 拉脱力：>50N
  10 连接器寿命：≥1000次
  11 材料：黄铜、铍青铜
  12 同轴连接器镀金厚度：≥2um
