概   述
      南车时代（武汉）电气设备有限公司专业提供各种大型高、中、低压电动机的启动解决方案。
      智能型软启动装置室大功率半导体制造技术、电力电子技术、计算机技术相结合的产物，2002年开始应用填补了国内高压晶闸管方式软启动的空白，产品遍及全国各地，远销海外十几个**和地区，深受用户高度肯定和一致好评，是众多国内、外客户**供应商和合作伙伴。
软启动产品覆盖电压有0.38kV、0.66kV、1.14kV、2.3kV、3.3kV、4.16kV、6kV、10kV,功率从5kW~64000kW。
公司全体成员将以**的产品质量**的服务态度，精湛的专业技术竭诚为社会各界朋友提供**的方案设计、技术服务及系统集成。高压软起动器技术参数
适配电机：        三相交流高压鼠笼式异步电动机、同步电动机
交流电压：        6kV～10kV+10%-15%（标准）
功率：           　6kV: 300kW～18MW
            　　 　10kV:1000kW～25MW
容量：             连续：130%控制器标称值
         　　       短时：400%控制器标称值/30秒
                      200%控制器标称值/60秒
连续起动：       **大4次/小时，两次启动间隔15分钟
频率：           　50Hz±2Hz

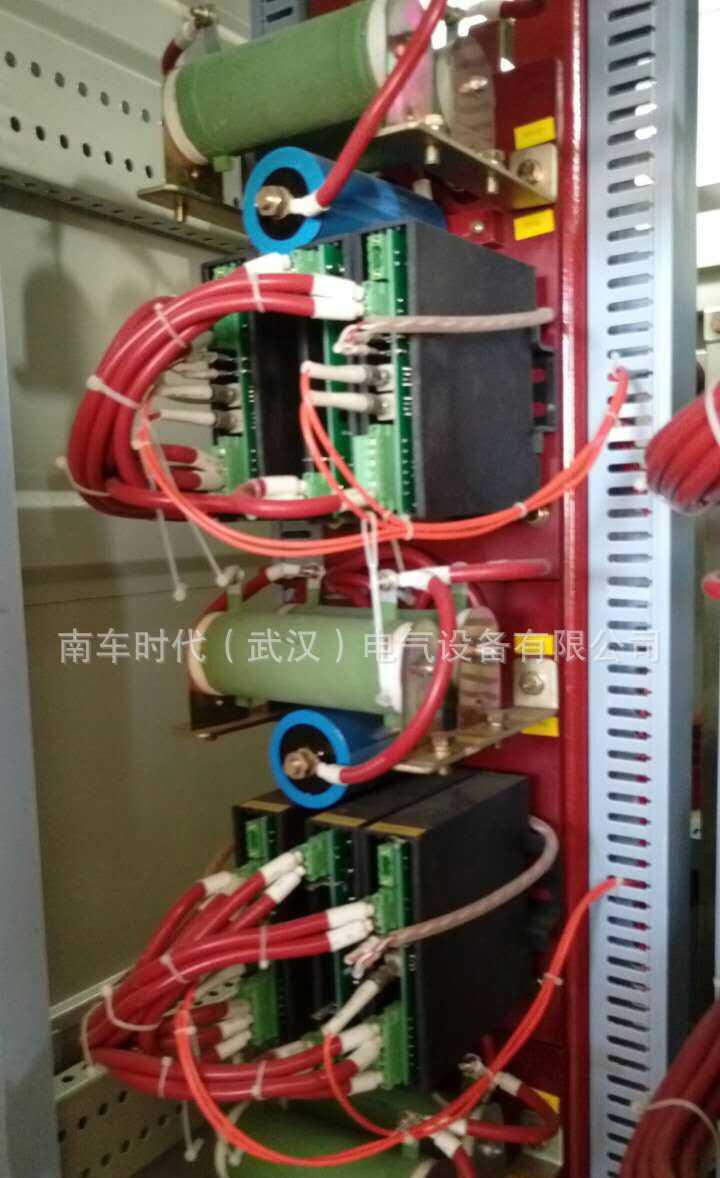

主回路组成：     三相晶闸管反并联连接，6kV  每相3组串联（标准配置）
                      10kV 每相5组串联（标准配置）
瞬时过电压保护：复合过电压保护器及dv/dt吸收网络
冷 却：             空气对流自然冷却
旁路开关：       具有直接起动容量的真空接触器或者断路器
环境条件：       工作温度-20℃～ 50℃
控制电源：       用户提供：交流220VAC或交流127VAC
耐压：            6kV:工频30kV,1 min      雷电60kV正负各三次
             　　 10kV:工频42kV,1 min     雷电75kV正负各三次

高压软起动器的功能及特点
■以晶闸管阀作为主电路部件，具有技术先进，工作可靠、结构模块化、免维护的优点；
■源于直流输电高压阀的设计理念，具有热备用（可选）、元件级BOD过压保护等特征；
■产品适用能力强，能在国内外孤网或发电站机组供电情况下能正常工作；
■基于32位DSP+CPLD控制系统，具有影响速度快、控制精度高，抗干扰能力强等优势；
■灵活多样软起/软停方式，丰富的现场工业通讯接口，完善的装置和电机保护功能；
■大型液晶中文显示系统，操作界面人性化；
■多有电路板均经过了严格的老化试验；
■有效降低电机的起动电流，可减少配电容量，避免电网增容投资
■不需要加装热继电器，在起动和运行过程中都有完善的电机保护功能
■多种起动模式以满足用户的不同需求，并具有软停车功能，全面保证系统的安全起停
■各项运行参数的显示均采用液晶全中文显示，人机界面良好，设置参数操作简单直观
■可通过RS485接口与远程控制台连接
■前级断路器和旁路接触器
■内置磁保持旁路装置　　

应用领域
■产品可广泛应用于造纸厂、煤矿、石油、电力、化工、水利、军工、冶炼、钢铁、船舶、污水处理、轻工、铁路、建材、市政工程、制药等领域。

　　型号含义（产品说明）
■BZ为标准型、FL为敷铝锌柜体（KYN28）、KY为矿用一般型、ZB为中压隔爆、GB为高压隔爆、GF为高防护等级（IP54）、FB非标型（可根据用户特殊需求制定）
