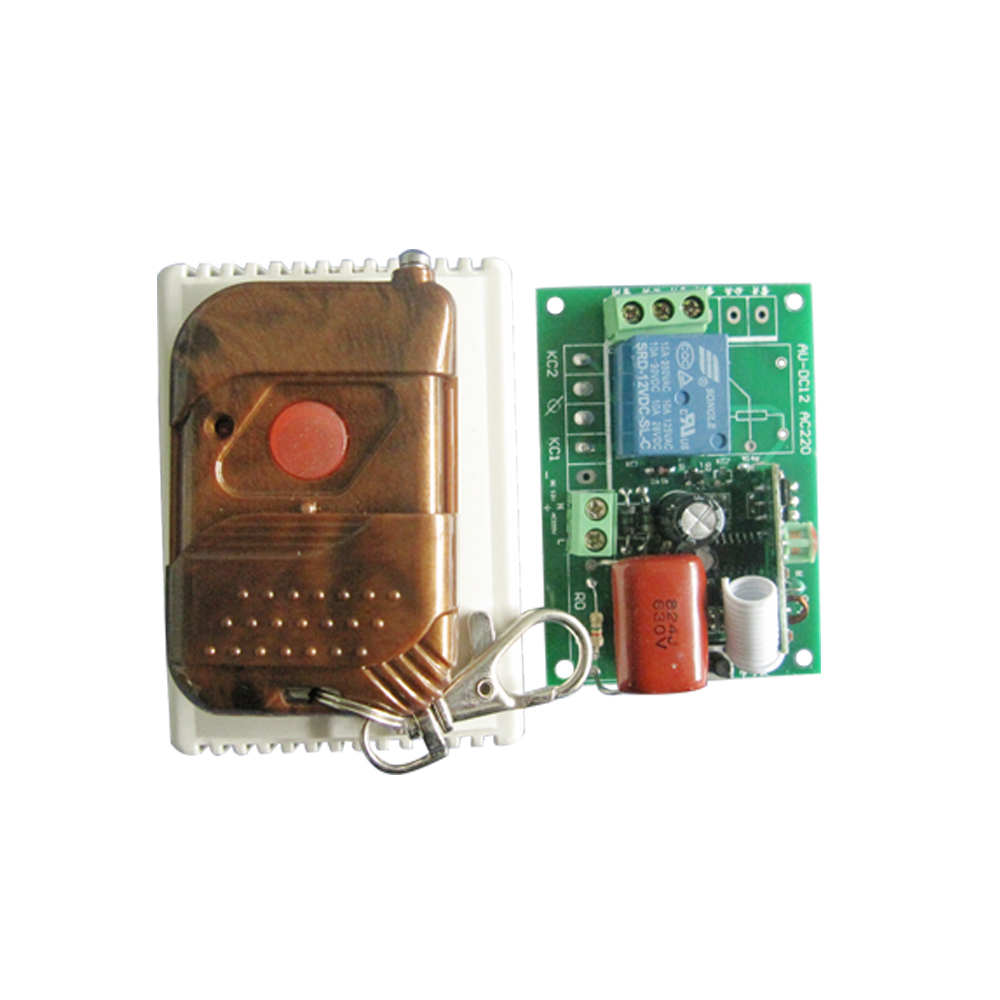

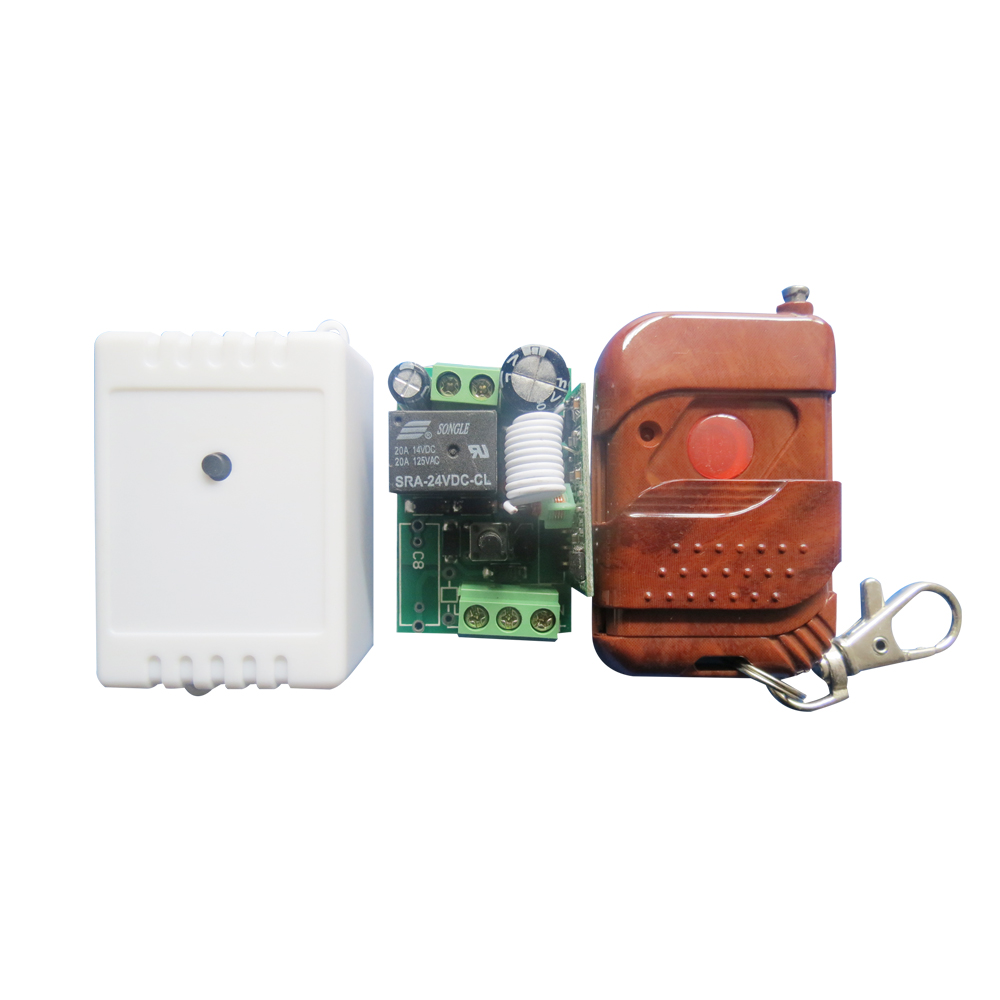

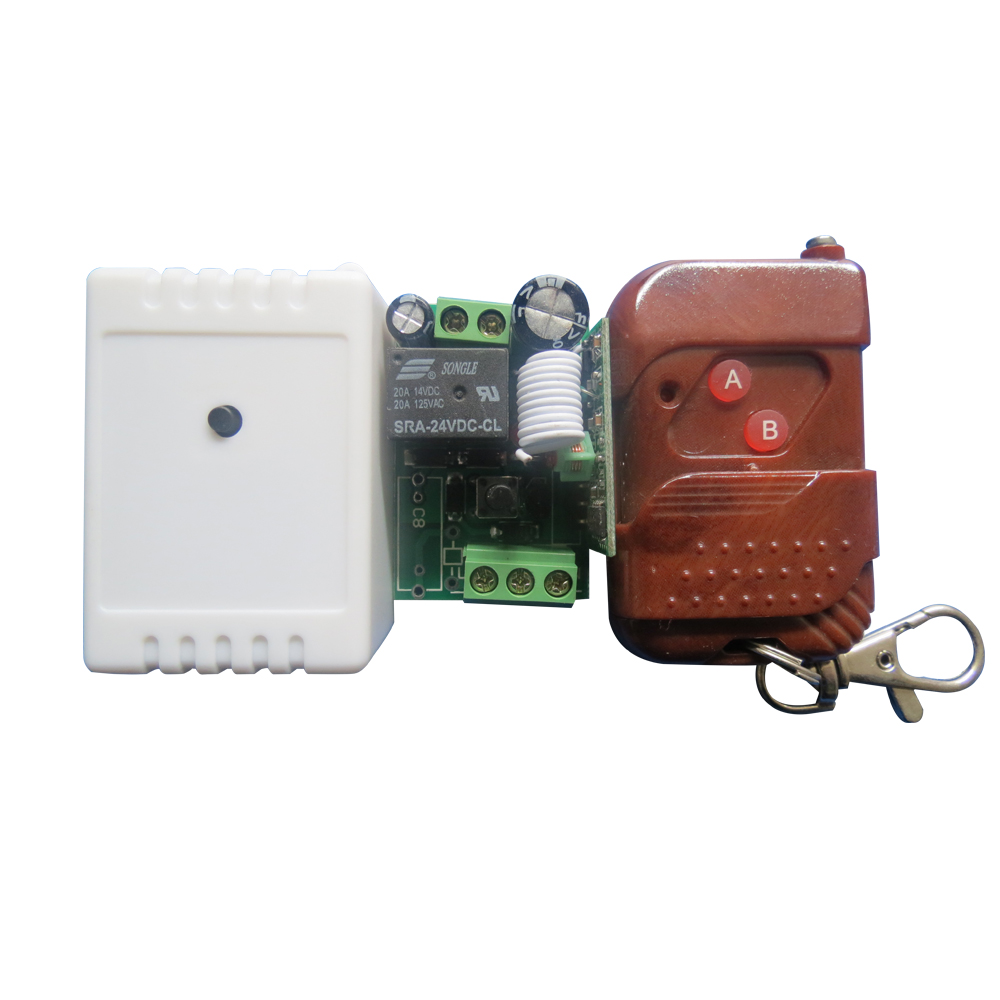

供应奥圣AU-RK01SD-12ML12伏单路超小体积小迷你型遥控开 门禁遥控器

12伏迷你学习型单路AU-RK01SD-12ML说明书

一、    功能特点

   1、采用微型智能单片机进行解码，遥控器通过学习对码即可与其配对。

   2、单路无源输出

   3、采用无线编码技术，无方向性，抗干扰能力强。

   4、主要应用在电动门、窗、开关、汽车配件、安防报警等遥控领域。

二、    主要技术指标

   1、工作电压：DC12V

   2、工作频率：315Mhz（433Mhz或其他的可定制）

   3、接收灵敏度：-95DB

   4、编码方式：学习型

   5、工作方式：点动/互锁/自锁三者可相互切换

   6、输出方式：一组开关信号

   7、负载：3A

   8、外壳尺寸：50*35*22 mm

   9．线路板尺寸：29*44MM

三、    遥控器配对

 1） 输出方式选择及学习方法：按下要遥控器的任一键，学习指示灯应连续闪烁，否则本模块不能学习此遥控器。（点动和自锁方式要求遥控器单个按键即可，互锁方式要求遥控器至少有两个按键）

2）输出方式的选择：按下本控制板上的学习按键不放，大约两秒钟后，学习指示灯变亮，不要放开学习按键,再过大约四秒钟后，学习指示灯由亮变灭。不要放开学习按键，大约两秒钟后，学习指示灯会闪烁一次再过大约两秒钟后，习指示灯会闪烁两次，再过大约两秒钟后，学习指示灯会闪烁三次。在学习指示灯闪烁一次后，学习指示灯闪烁两次之前，放开学习按键，则输出方式为点动方式。在学习指示灯闪烁两次后，学习指示灯闪烁三次之前，放开学习按键，则输出方式为自锁方式。在学习指示灯会闪烁三次后，放学习按键，则输出方式为互锁方式。

3）学习方法：按下本控制板上的学习按键不放，大约两秒钟后，学习指示灯变亮，放开学习按键，按下要学习遥控器的任一键，学习指示灯会闪烁三次后变亮，表示学习成功。本控制板能记忆十六个遥控器，十七次将覆盖次记忆的遥控器（目前该路只有遥控器的13号数据位对应的按键才能控制）；学习第二个遥控器时，只需点亮控制板上的指示灯，接着按遥控器的按键即可)。

4）清除学习码：按下本控制板上的学习按键不放，大约两秒钟后，学习指示灯变亮，不要放开学习按键，再过大约四秒钟后，学习指示灯由亮变灭。表示已将所有记忆码清除，如果不想改变控制输出方式，放开学习按键。则输出方式保持清码之前输出方式不变。否则重复2）的动作。
