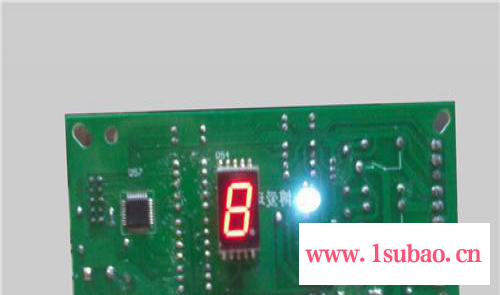

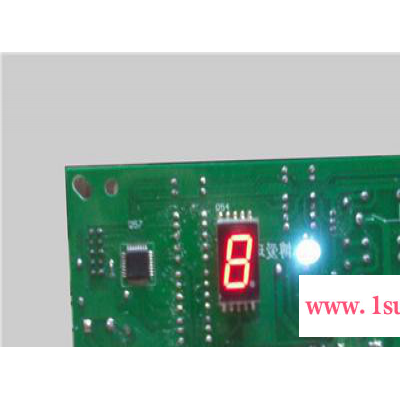

BS型家用净水器电脑控制板（8字数码管）设计说明书

一、功能需求

（1）冲洗模式

1）条件

u        通电后，自动冲洗18秒；

u        从缺水模式退出后（低压开关从无信号到有信号），自动冲洗18秒；

u        从水满模式退出后（高压开关从无信号到有信号），自动冲洗8秒；

u        按强冲洗按钮，并自动冲洗18秒；

  2）输出：

u        高压泵/进水阀工作，冲洗阀打开；

u        8字数码管显示“F”，指示灯闪烁（亮1秒、灭1秒）。

（2）制水模式

1)条件：高压开关与低压开关均有信号。

2）输出

u高压泵/进水阀工作，冲洗阀打开；

u8字数码管显示“8”，闪动，

闪动规律：（1秒闪动1次）。

（3）水满模式

1)条件：高压开关无信号，低压开关有信号。

2）输出

u高压泵/进水阀关闭，冲洗阀关闭；

u8字数码管显示“8”，常亮。

（4）缺水模式

1)条件：低压开关无信号，高压开关有信号

2）输出

u高压泵/进水阀关闭，冲洗阀关闭；

u8字数码管显示“0”，闪烁（亮1秒、灭1秒）。

u        当机器进入缺水模式时，蜂鸣器工作12秒（呜叫1秒，停1秒，循环）；当缺水30分钟后，蜂鸣器再工作12秒（呜叫1秒，停1秒，循环）；如果仍然缺水，蜂鸣器不工作，直到下次进入缺水状态。

（5）检修模式

1）条件：连续制水6小时。

2）输出

u高压泵/进水阀关闭，冲洗阀关闭；

u8字数码管显示“G”，闪烁12秒（亮1秒、灭1秒）；

u        机器进入检修模式，蜂鸣器工作12秒（呜叫1秒，停1秒，循环）；然后机器将退出检修状态（机器根据高、低压开关的状态进入相应的模式），蜂鸣器不工作。

（6）故障模式（新增）
