一、产品概述

智能型非接触式液位感应器（以下简称液位感应器）采用了先进的信号处理技术及高速信号处理芯片，突破了容器壁厚的影响，实现了对密闭容器内液位高度的真正非接触检测。液位传感器（探头）安装于被测容器外壁的上下方（液位的高位与低位），非金属容器无需对其开孔、安装简易、不影响生产。可实现对高压密闭容器内的各种有毒物质﹑强酸﹑强碱及各种液体的液位进行检测。液位感应器对液体介质和容器的材质无特殊要求，可广泛使用。

XKC-Y26A-xxx系列产品专门针对非金属管道液位检测而开发，本系列液位感应器支持三种信号输出接口，分别为高低电平输出接口、NPN输出接口、PNP输出接口；三种型号输出方式分别对应以下三种型号：

高低电平输出接口 —— 型号：XKC-Y26A -V

NPN输出接口 —— 型号：XKC-Y26A -NPN

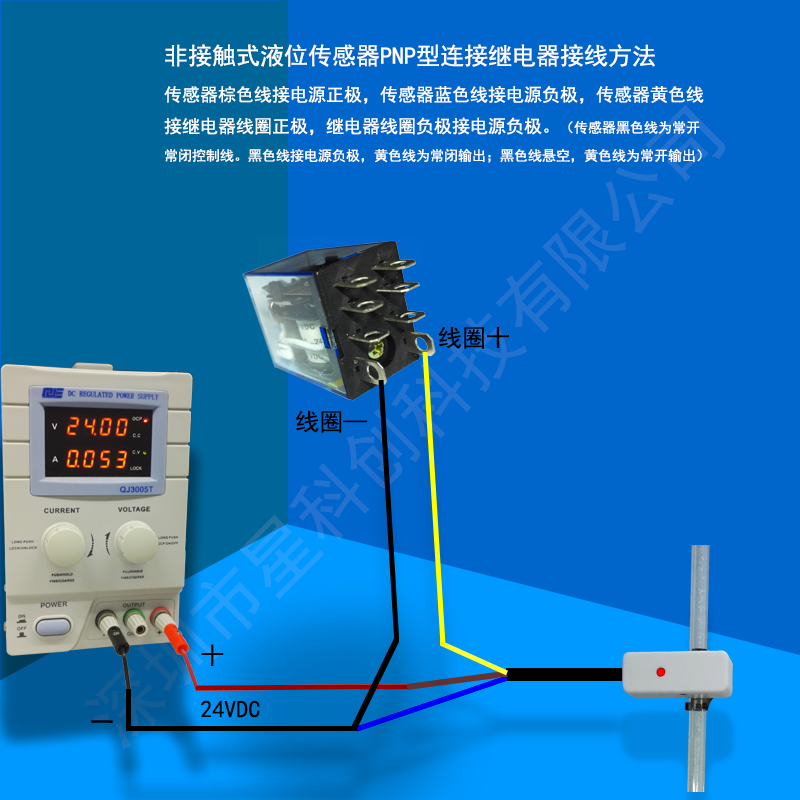

PNP输出接口 —— 型号：XKC-Y26A -PNP

二、产品特性

n  XKC-Y26A-xxx系列传感器，适用于非金属管道外壁而无需与液体直接接触，不会受到强酸强碱等腐蚀性液体的腐蚀，不受水垢或其他杂物影响。

n 智能化液位基准调整及液位记忆功能，液位状态显示方式，可实现多点串联接线；可支持高低电平输出、NPN、PNP信号输出（选型时与厂家说明即可）。

n 检测准确稳定，可检测沸水液面。

n 纯电子电路结构，非机械工作方式，性能稳定寿命耐久。

n 高稳定性，高灵敏度，刚干扰能力强，不受外界电磁干扰，针对工频干扰及共模干扰有做特殊处理，以兼容市面上所有的5~24V电源适配器。

n 强大兼容性，穿透各种非金属材质的容器管道，如塑料、玻璃、陶瓷等容器，感应管道直径3~10mm；适用于各种塑胶管、橡胶管、尼龙管、玻璃管管道的液位检测。

n 电压范围宽（5~24V），适合连接各种电路及产品应用。

三、工作原理

智能型非接触式液位感应器是利用水的感应电容来检测是否有液体存在，在没有液体接近感应器时，感应器上由于分布电容的存在，因此感应器对地存在一定的静态电容，当液面慢慢升高接近感应器时，液体的寄生电容将耦合到这个静态电容上，使感应器的**终电容值变大，该变化的电容信号再输入到控制IC进行信号转换，将变化的电容量转换成某种电信号的变化量，再由一定的算法来检测和判断这个变化量的程度，当这个变化量超过一定的阈值时**认为液位到达感应点。

四、产品参数
