影像仪配件手动投影仪高精度影像仪光源影像测量仪器星汇厂家

一、影像测量仪的应用领域

机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、、钟表、仪器仪表等。

二、影像测量仪标准功能：

　1、可将产品拍成产品照片并以jpeg的格式保存于电脑中形成产品图库

　2、并将保存于电脑中的照片打开并于实时的影像同一画面中进行对比

　3、图形可输入到AutoCAD成为工程图

　4、AutoCAD标准工程图可输入实时影像中，令AutoCAD工程图与实际工件外形重叠进行对比，从而找出工件和工程图的区别

　5、可输入先前拍照储存的jpeg图片到实时影像中与实际工件进行重叠对比　

　6、可以在鸟瞰的全图中进行标注尺寸

　7、自定义圆：可按客户需要自定标准的圆，再以标准的圆和影像中的工件做重叠对比，从而找到工件与标准圆形之间的误差

　8、自定义线段：可自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作重叠对比，从而找到工件与标准图形之间的误差　　　

　9、自设客户坐标：在实时影像中的实际工件上自行设定坐标原点（0，0），在画面上任意点标示该点的Ｘ、Ｙ坐标位置　　　　

　10、坐标标注：以自设的坐标原点(0,0)为基准，标注画面上任意一点的坐标位置

　11、专利取Ｒ角功能：为目前市面上准确的平面取Ｒ角方式

　12、测量：可测量平面上的任何几何尺寸（角度、直径、半径、点到线的距离、两圆的偏心、两点间距等）

　13、绘图：可将实时影像中的实际工件外形进行描绘，形成完整的工程图，绘图方式和AutoCAD相似

　14、标注：可以在实时影像中的工件上标注尺寸。（长度、角度、直径、半径、点到线的距离、两圆的偏心、两点间距等。

三、影像测量仪详细参数

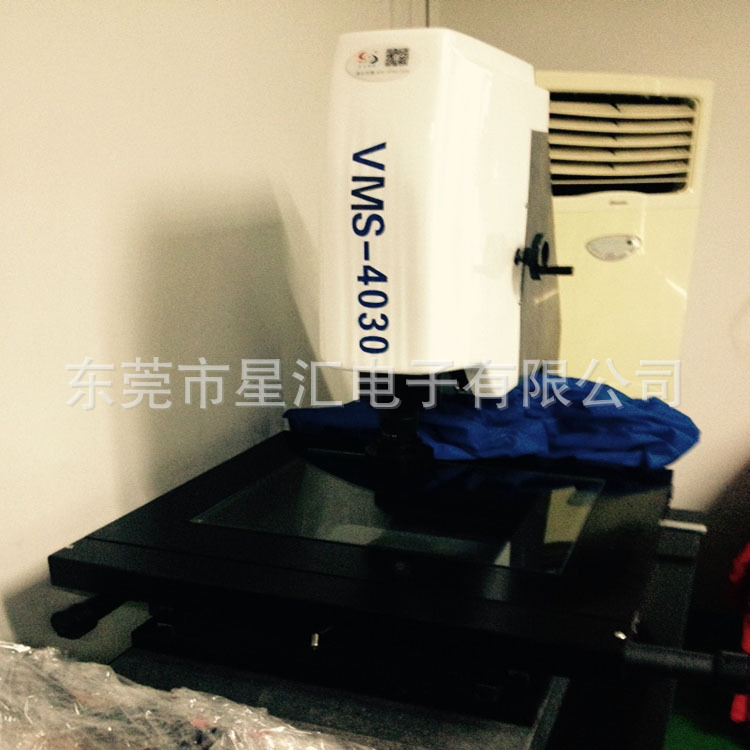

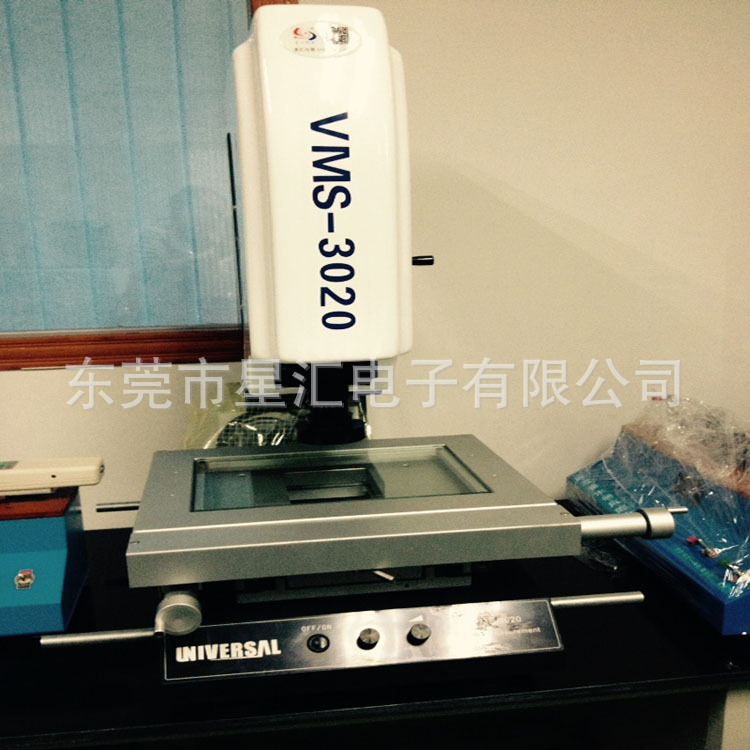

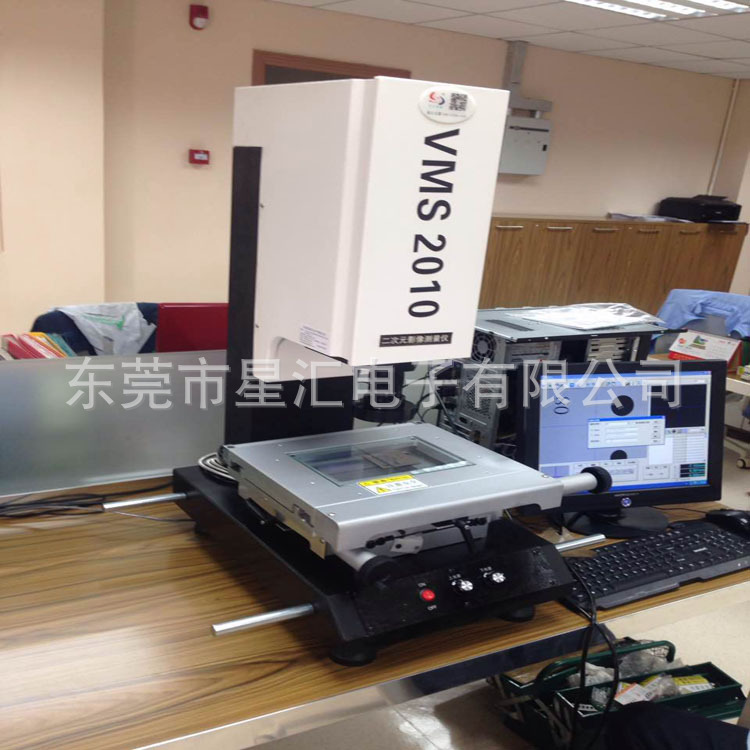

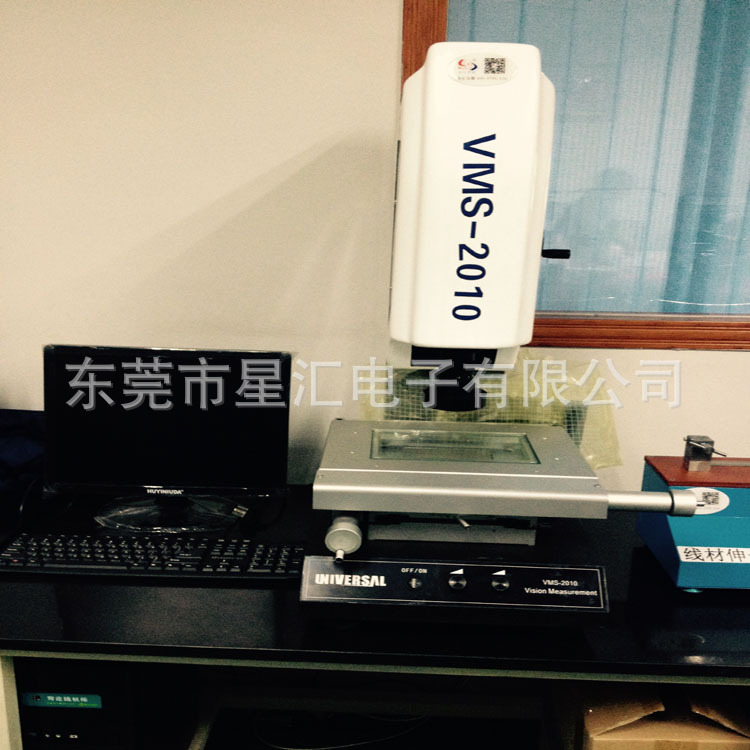

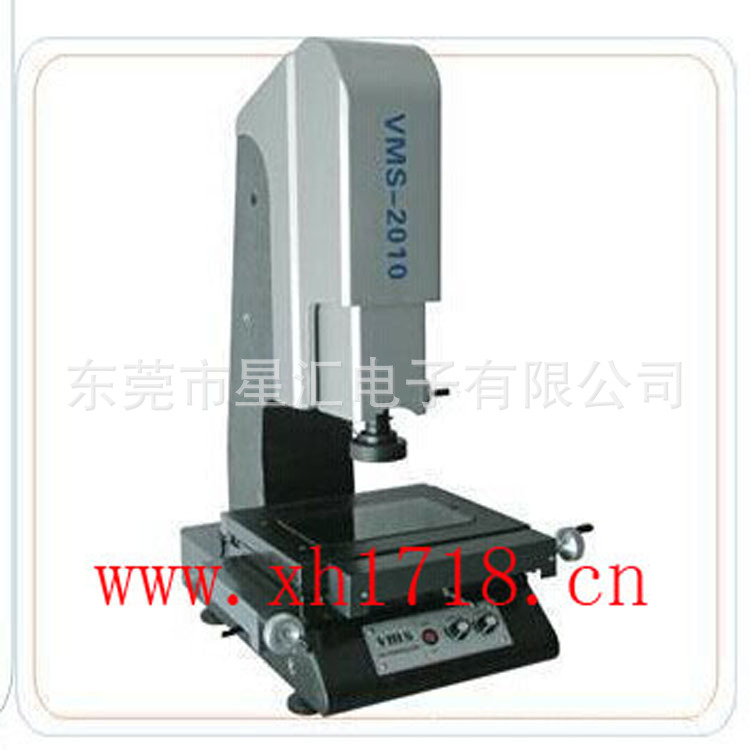

   1、型号：     VMS-2010手动      VMS-3020手动           VMS-4030手动

   2、主机体尺寸：600*500*850mm       850*600*900mm           970*670*940mm

   3、金属台尺寸：345*250mm          450*350mm              600*500mm

   4、玻璃台尺寸：220*150mm          340*240mm              440*350mm

   5、实际工作行程：200*100*150mm      300*200*180mm           400*300*180mm

   6、主机体重量：  110KG             180KG                250KG

   7、机台底坐：00级花岗石

   8、线性精度：（3+L/200）µm　L为被测物体的长度　单位为mm

   9、表面照明：LED环形超亮冷光源（亮度可调）

   10、轮廓照明：LED超亮圆形灯（亮度可调）

   11、计算测量功能：REICA 2.5D精密测量系统软件

   12、解析力：0.001mm             13、重复精度：0.002mm

   14、CCD：SONY芯片1/3彩色CCD   15、目镜：0．5X（可选配1X,2X）

   16、物镜：0．7X～4.5X      放大倍数20X～120X   17、电源供应器：AC90～264V   50/60Hz

   18、载重：30KG    19、操作方式：手摇（微调及快速移动）

本公司所有产品均免费保修壹年，终身维护！
