| 标准 | 国标 |
|---|---|
| 材质 | 铸钢 |
| 工作温度 | 常温 |
| 公称通径 | 100 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 适用介质 | 水 |
| 用途 | 调节 |
| 压力环境 | 常压 |
| 品牌 | 正宣 |
| 型号 | ZJHPW |
| 通道位置 | 直通式 |

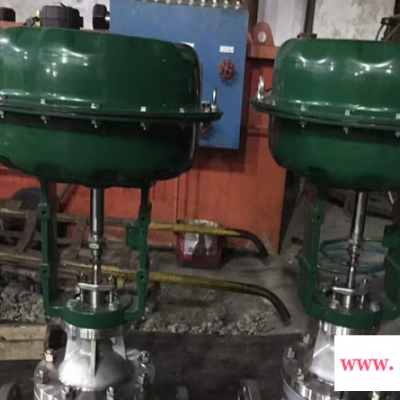

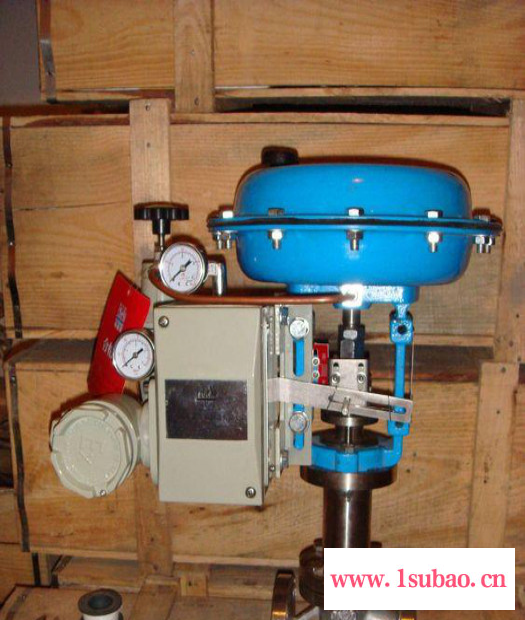

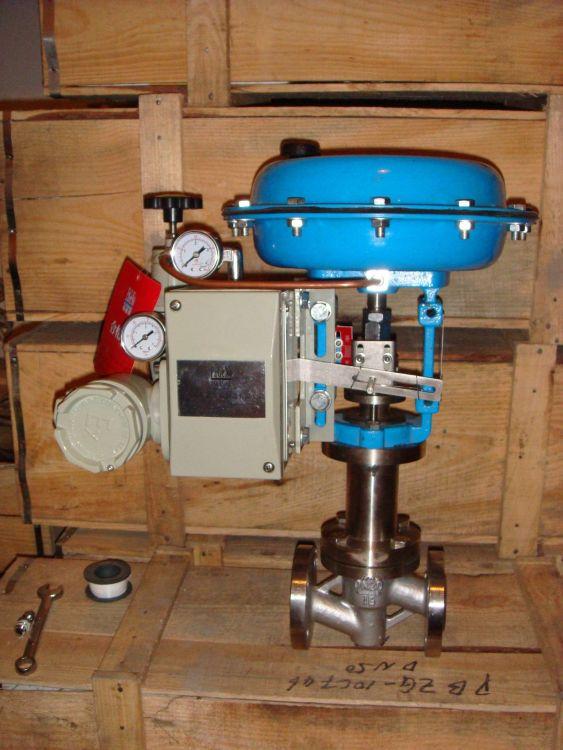

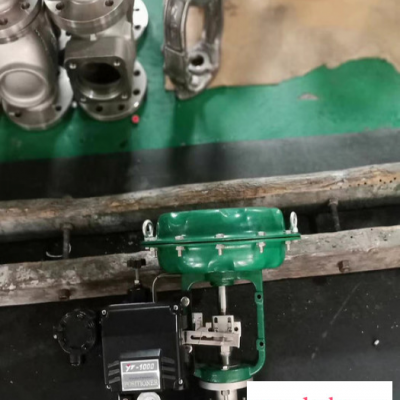

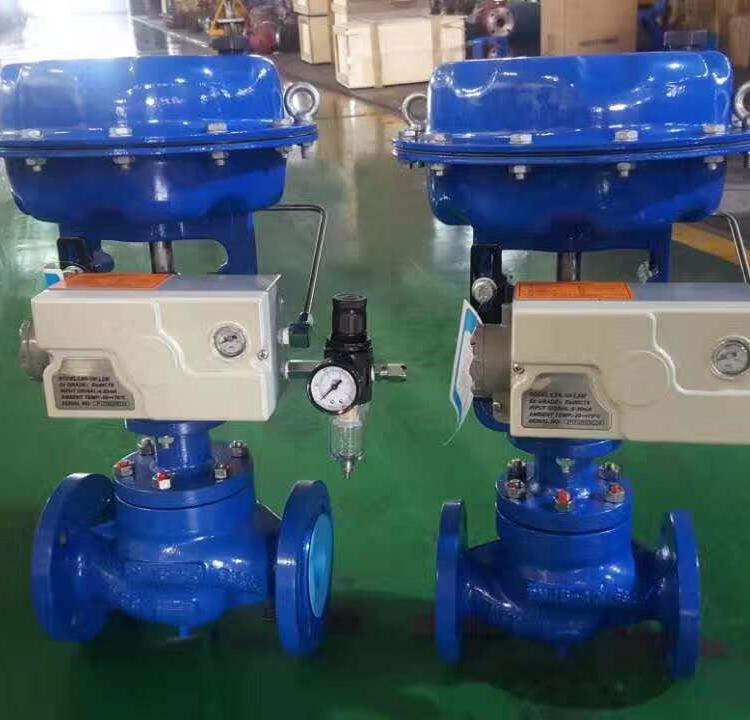

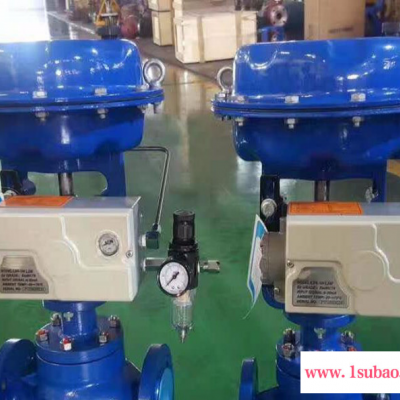

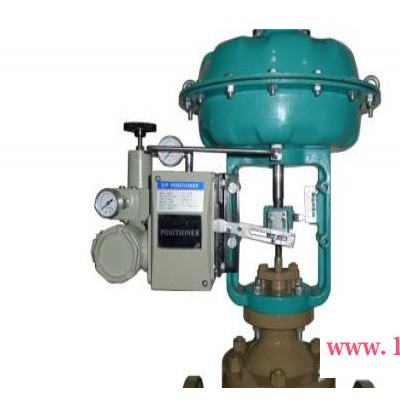

ZJHPW气动波纹管调节阀
产品概述：
ZJHPW气动波纹管密封单座调节阀，阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534标准。上阀盖采用波纹管密封结构，适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节
产品特点：
是一种顶导向结构的调节阀，阀体结构紧凑，流体通道呈 S 流线型， 压降损失小，流量大、可调范围广。上阀盖采用波纹管密封结构，可彻底消除工艺介质从阀杆运动间隙 向外泄漏的可能性，这是波纹管密封阀的显著特点之一。由于波纹管元件本身的可变形和 的抗老化 性，这种调节阀完全克服了填料密封阀通常存在的填料老化和温差敏感等弱点。其次，采用波纹管—— 填料双重密封结构，安全可靠性更好，因此，它在剧毒，强腐蚀性、放射性等稀有特殊介质的自动控制 系统中得到广泛应用。阀芯导向面积大，抗振性好，配用多弹簧式薄膜执行机构，其结构紧凑，输出力大。
主要执行机构：
型 式：
LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸活塞执行机构
膜片材料：乙丙橡胶夹尼龙布、丁青橡胶夹尼龙布
弹簧范围：20～100、80～240KPa（LHA、LVA5型），190～350、190～400KPa（LVA6型）
供气压力：140～400kPa（LHA型）、140～280kPa（LVA5型）、400～500kPa（LVA6型）
气源接口：Rc1/4”
环境温度：-30～+70℃
阀作用型式:用正作用或反作用执行机构实现阀的气-关式或气-开式
零件材料
| 1 | 阀体 | WCB | CF8 | CF8M | CF3M |
| 2 | 阀座、套筒 | 304 | 304 | 316 | 316L |
| 3 | 阀芯 | 304 | 304 | 316 | 316L |
| 4 | 导向套、并帽 | 304 | 304 | 316 | 316L |
| 5 | 垫片 | 聚四氟乙烯(PTFE)/金属石墨垫片 | |||
| 6 | 阀盖 | WCB | CF8 | CF8M | CF3M |
| 7 | 阀杆 | 304 | 304 | 316 | 316L |
| 8 | 波纹管 | 304 | 304 | 316 | 316L |
| 9 | 填料 | 聚四氟乙烯(PTFE)/柔性石墨 | |||
| 10 | 螺母 | 304 | 304 | 316 | 316L |
额定行程KV值
| 公称通径 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 阀座直径 dN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数KV | 单座 | 11 | 17 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
| 笼式 | 9 | 15 | 23 | 35 | 59 | 95 | 148 | 236 | 355 | 568 | 885 | 1260 | |
| 套筒 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 额定行程(mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
| 执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | ||||||||
订货须知：（标准）
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。
四、以上价格均为虚价，有意者请lian系我们。
