| 连接方式 | 焊接 |
|---|---|
| 壁厚 | 可定制 |
| 材质 | 不锈钢 |
| 产地 | 河北 |
| 等级 | Ⅰ |
| 类型 | 横向型 |
| 特殊功能 | 弹性好 |
| 品牌 | 顺和 |
| 外形分类 | 波纹补偿器 |

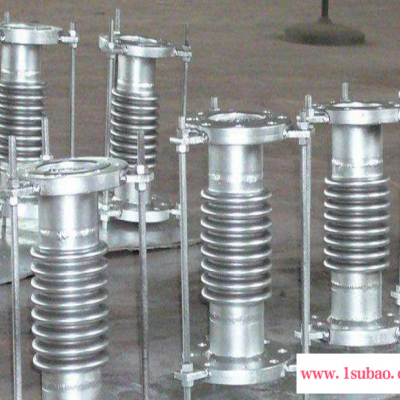

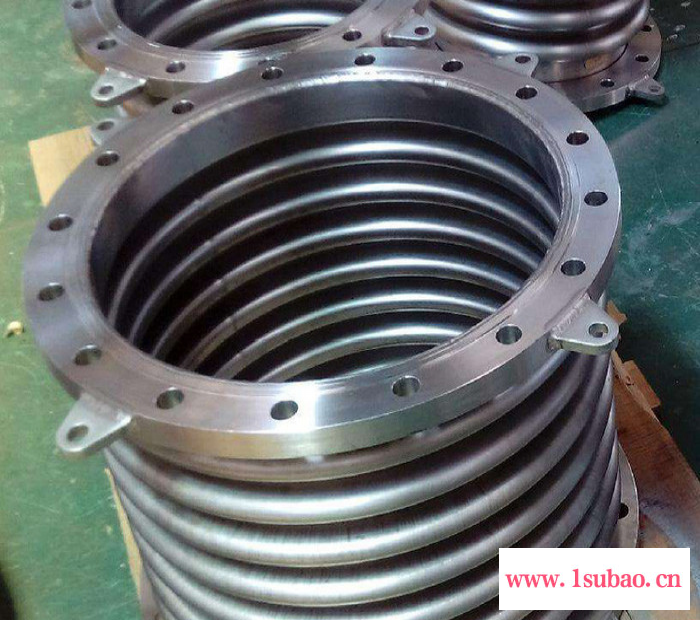

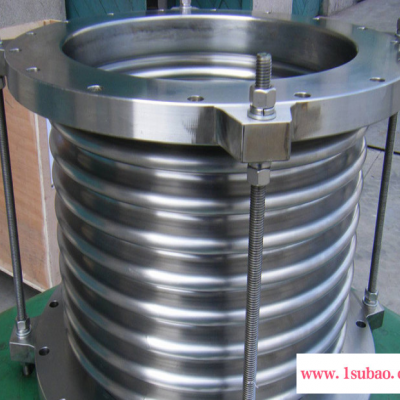

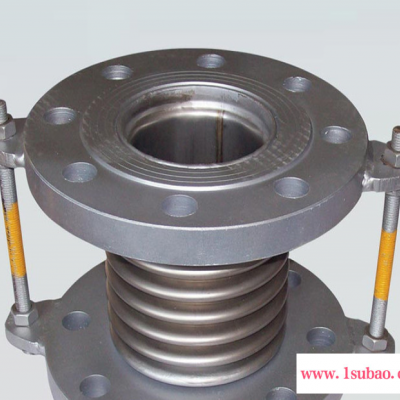

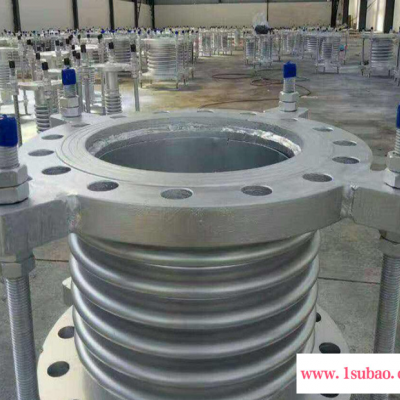

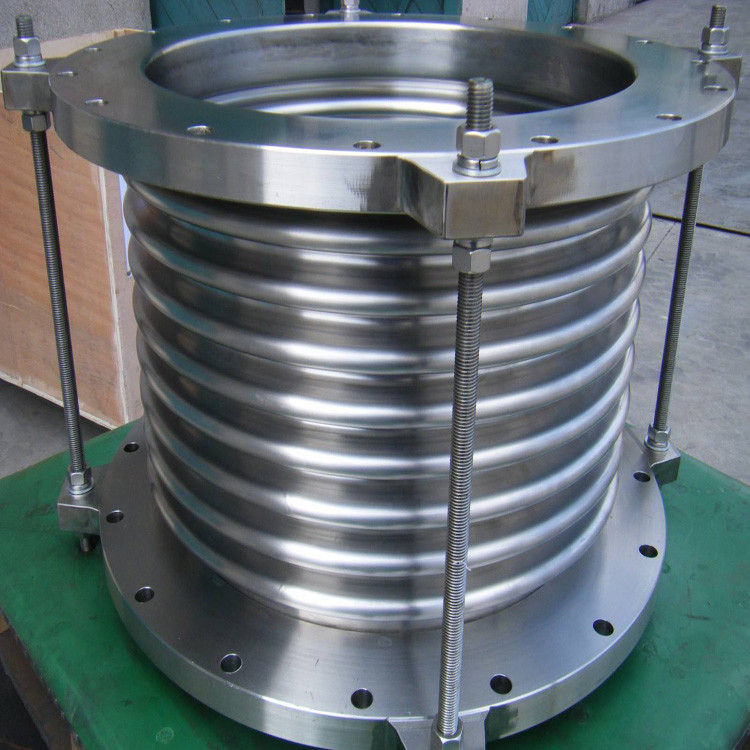

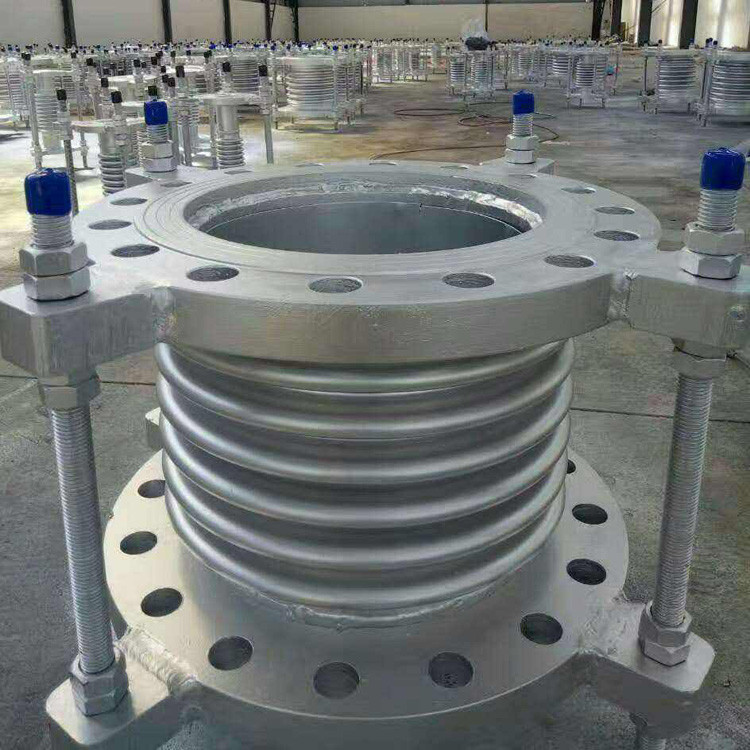

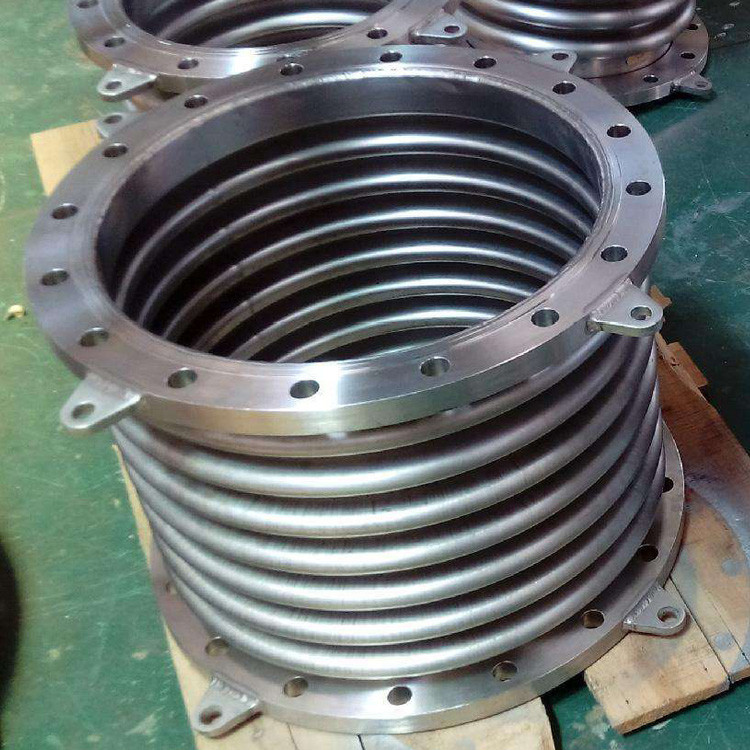

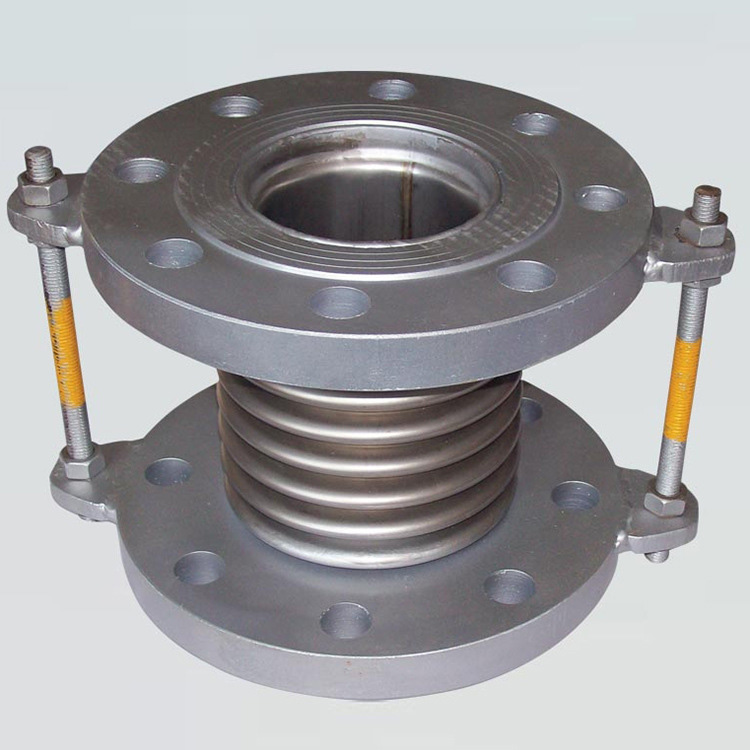

补偿器习惯上也叫膨胀节，或伸缩节。由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。 属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。供热上，为了防止供热管道升温时，由于热伸长或温度应力而引起管道变形或破坏，需要在管道上设置补偿器，以补偿管道的热伸长，从而减小管壁的应力和作用在阀件或支架结构上的作用力。
选用技巧 补偿器采用矩形截面，圆角波形，管道中单个膨胀节承受二维方向位移。由2个膨胀节组成的肘接管道可承受三维方向位移。矩形圆角金属波纹膨胀节有全高、半高型、按照烟道尺寸，应力应变要求用户可多波节选用。 1、用户根据管系热位移情况选定了合适的补偿器以后，至少还得提供管内的流通介质，烟风道的设计压力，运行时的温度，烟风道横截面的外形尺寸（长、宽）所选用的波形（全高216mm、半高108mm）和波数（单个波纹单波数不超过6波），以便进行补偿器的结构设计和制造。 2、每波**大允许膨胀量：全高型△α=±24mm半高型△α=±12mm。 3、挡灰板：对风道或少尘的管道可以不采用，对多尘的烟道应采用档灰板。 4、为减少波纹管的波节数，应考虑冷拉50%。
5、补偿器适用于截面面积小于4.6平方米以及烟风道外形尺寸中有一边小于1.5m但大于0.6mm的场合。标准全高型波纹补偿器适用于所有的烟风道。
