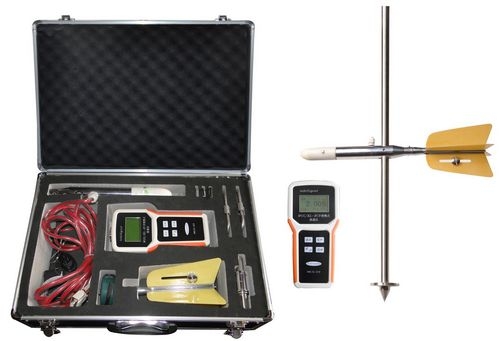

宏达尔MGG/KL-DCB(III)型便携式流速仪/电磁流速仪/ 便携式电磁流速流量仪

一、便携式明渠流速/流量仪概述

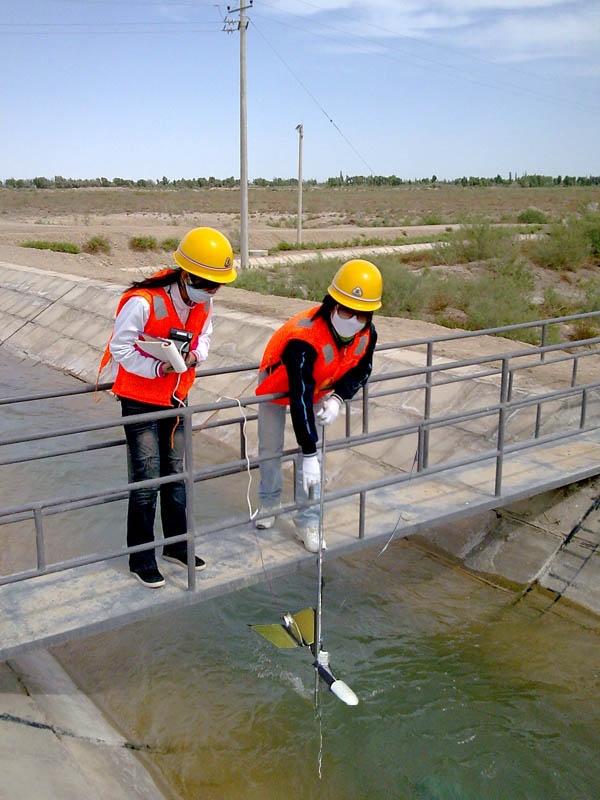

    MGG/KL-DCB（III)型便携式明渠流速仪/流量计是一种专为水文监测、农业灌溉、江河流量监测、工业污水、市政给排水、水资源等行业流速/流量测量的一种便携式测量仪表，该流速仪采用了特殊的超微功耗设计方案，全数字信号处理技术，使得仪表测量更加稳定可靠，测量精度高，可广泛用于水文、水利、农灌、给排水等需要经常移动测量而且现场又无电源的场合。

二、便携式明渠流速/流量仪特点

    微功耗设计，1.5*5碱性电池，可连续工作80个小时，更换电池方便。

    仪表可同时显示流速、瞬时流速、累积总量、水位等多项测量参数。

    测量传感器无可动部件，不会产生缠绕、堵塞，长期可靠连续工作。

    显示器采用高清晰背光源LCD显示器，全汉字菜单显示，操作简单，使用方便。

    物理接口型式：RS485(可导出历史数据)。

    数据保存功能，一次可保存1000组数据，而且数据可以选择存储以及定向数据查询。

    功能强大，仪表既可做流速计使用也可做明渠流量计使用(置入渠道断面的基本结构数据，再输入水位信号及测点位置即可实现流量测量);可满足不同断面的明渠、暗渠(河道)的流速和流量的测量。

三、便携式明渠流速/流量仪主要技术参数

测量范围：流速测量0.01m/s～10m/s(分辨力5mm/s)，;

测量精度：±1.0%;

采集时间：自动采集1S～3600S可调、手动控制时间;

供电方式： 1.5V*5碱性电池;

显示方式：LCD大屏幕液晶背光源显示器，流量、累计、流速、流向、电量、报警信息、运行时间、工作状态;

物理接口：RS485接口

介质电导：>20μs/cm

介质温度： 0℃～60℃

环境温度：-10℃～50℃

显示位数：3位(X.XXX)

外型尺寸：204*100*35mm（显示仪）

外形尺寸：Φ32×460（mm）（传感器）

测杆长度：常规500mm×节数 （500mm×节数可选）或吊环配件

四、便携式明渠流量计/流速仪工作原理：

    便携式明渠流量计/流速仪是基于法拉第电磁感应定律制做的。

    当导电流体在沿流速传感器的交变磁场与电极中轴线垂直面运动时，导电流体切割磁力 线产生感应电势，该电势被信号电极(在与导电流体平行线和磁力线相互垂直的流速传感器 两侧壁上安装了两个对称的电极)所采集，此感应电势与流速大小成正比;转化器通过该感 应电势计算出流过流速传感器侧面的导电流体流速，此流速信号经流量显示计放大转换成与 流速信号成正比的数字量信号，由此实现流速的测量。

    流量显示计将流速信号加上已置入的水位数据及渠道基本结构参数通过显示计内设置 的水利数学模型进行运算，从而得到过水端面的水流量。[ Q(瞬时流量)=S(断面面积)*V (断面平均流速)(水利模型得出)]。
