安全阀在线校验仪 安全阀在线检测检验设备 便携式安全阀校验台

安全阀在线校验仪 化工锅炉安全阀在线综合检测检验设备

一、标准依据：

《电站锅炉安全阀应用导则》（DL/T959-2005）8.2.1规定：“纯机械弹簧式安全阀及碟形弹簧安全阀可使用安全阀在线定压仪进行校验调整。校验调整可以在机组启动或带负荷运行的过程中（一般在60％～80％额定压力下）进行。”

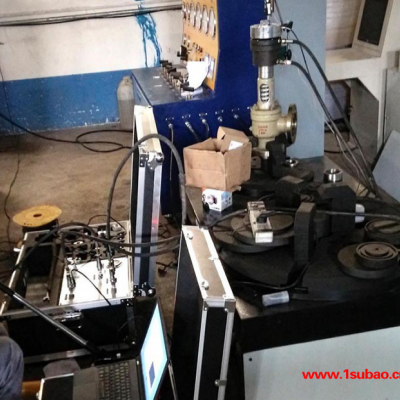

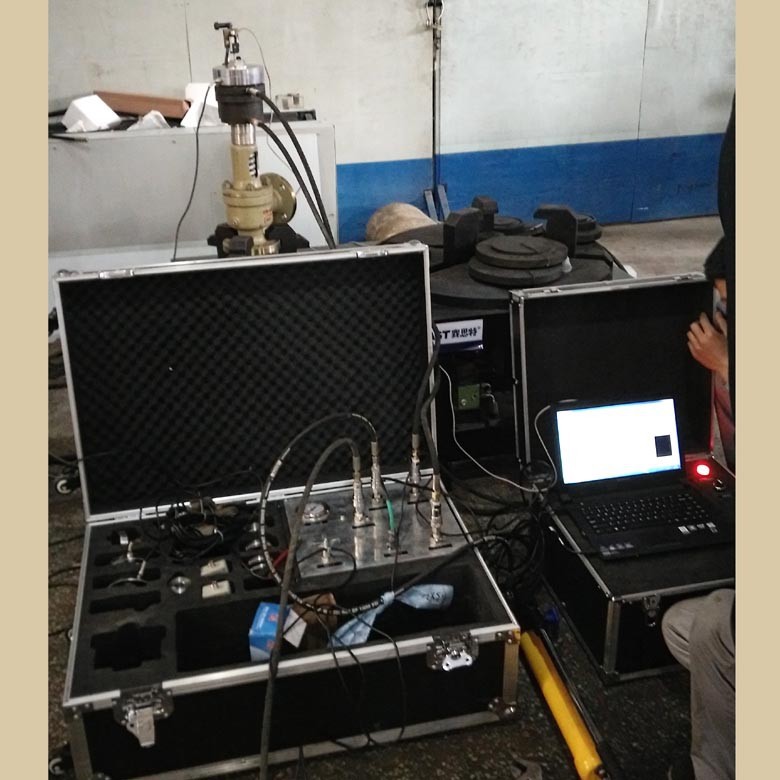

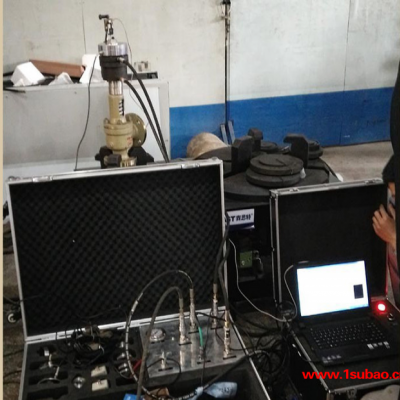

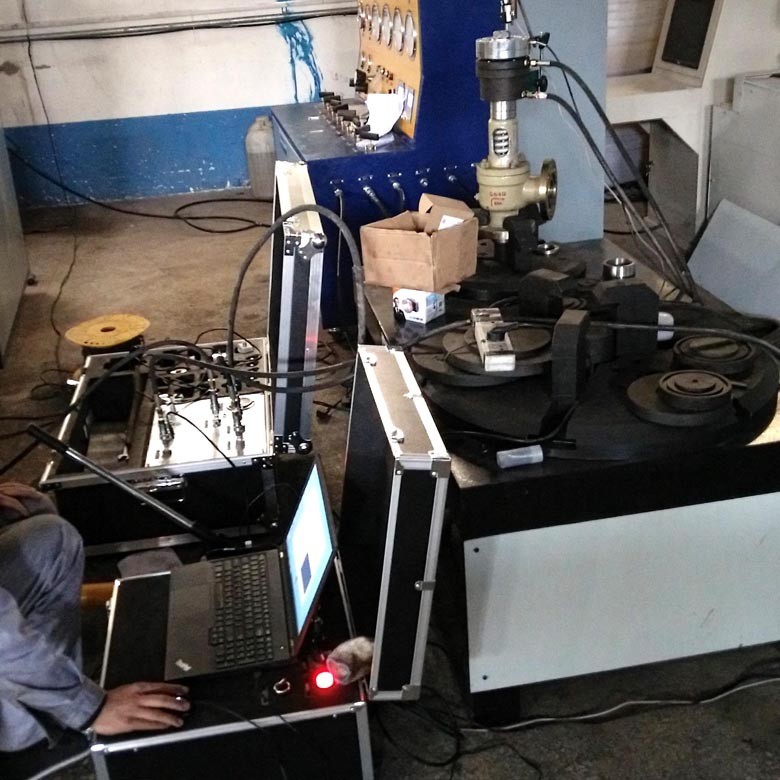

二、安全阀在线校验仪功能及应用

（1）装置无须停车，在满足技术监督部门对安全阀须周期整定要求的同时保证了企业长周期、满负载的工作需求。

（2）在生产过程中，对突跳安全阀强制回座后的整定。

（3）冷态离线检验后，现场温度和背压误差的整定（热校比冷校更好解决温度及背压对安全阀开启压力的影响）。

（4）停车后，对现场维修后的安全阀进行调校。

（5）对部分安全阀可进行冷态、免拆调校。

（6）对焊接式安全阀的现场调校。

（7）配合离线校验台对高压安全阀进行整定。

三、不适用在线调校的安全阀种类

（1）非弹簧式安全阀（重锤式、杠杆式等无弹簧或阀杆的安全阀）

（2）部分弹簧内置式而无阀杆的安全阀

（3）系统介质中存在颗粒、介质粘度较大的安全阀

（4）法规、规范中规定的系统中为易燃、易爆、有毒介质的安全阀

四、主要技术参数

1. 控制方式：计算机智能控制

2. 增压方式：手动增压

3. 适用状态：冷态、热态

4. 液压提升力：0~5T

5. 开启方式：临界状态检测(位移传感器无机械触点）

6. 机械连接方式：串联（无框架）连接，保证阀杆垂直运动。外置位移传感器，联接可靠、安装方便

7. 使用范围(DN15-DN600) ：直接作用式弹簧安全阀、脉冲式安全阀、先导式安全阀、带动力辅助装置安全阀

8. 阀杆提升高度范围：阀杆提升高度可预设为：0.03mm-5mm

9. 工作环境温度： -25℃-60℃

10. 数据采集：采用位移传感器、拉力传感器自动采集，检测结果不受人为因素和生产系统压力波动影响

11. 电源：配置可充电电池，连续工作大于8小时。体积小、重量轻、性能稳定

12. 工况要求：参照ASME标准要求，不建议在满负荷下做在线校验

13. 参数输入：安全阀整定压力、阀瓣有效密封面或有效密封直径

14. 校验时间：实际检测安全阀从开启到回座仅需2秒钟

15. 阀门动态特性显示： 实时显示并监控阀杆位移、提升拉力

16. 节能： 临界状态检测，提升高度低、开启时间短

17. 阀杆提升方式：手动液压泵及油缸；

安全阀离线检测设备：

一、安全阀校验台的分类

1.数显表手动控制

数显表可实现：

1）采集起跳压力,回座压力

2) 保压时间,压力,压差设定

3）卡座的选择

4）夹紧力的选择

完全实现了半自动化检测,不同于其他厂家生产的手动控制型。

2.计算机自动控制

计算机控制型安全阀校验台采用美国NI公司数据采集软件,功能强大,性能稳定,整个实验过程可以在计算机上自动完成,显示压力曲线,各试验参数可以自由设定,比如试验压力,保压时间,允许压降等。实验完成后可打印实验过程曲线、压力曲线、综合实验结果等实验报告。

二、参照标准

    安全阀综合校验台、试验台是我公司参考GB/T 12242-2005（压力释放装置、性能试验规范），依据我公司安全阀测试台经验研制而成的安全阀整定压力调整及定期检验测试的新型试压装置。

·GB/T12241 安全阀一般要求

·GB/T12242 压力释放装置性能试验规范

·GB/T12243 弹簧直接载荷式安全阀

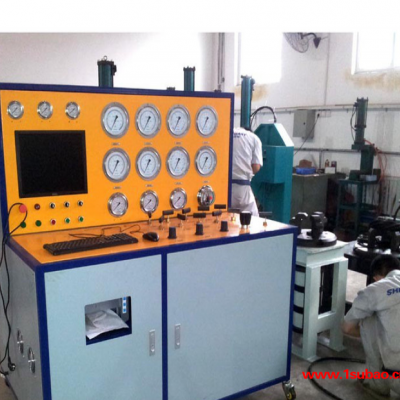

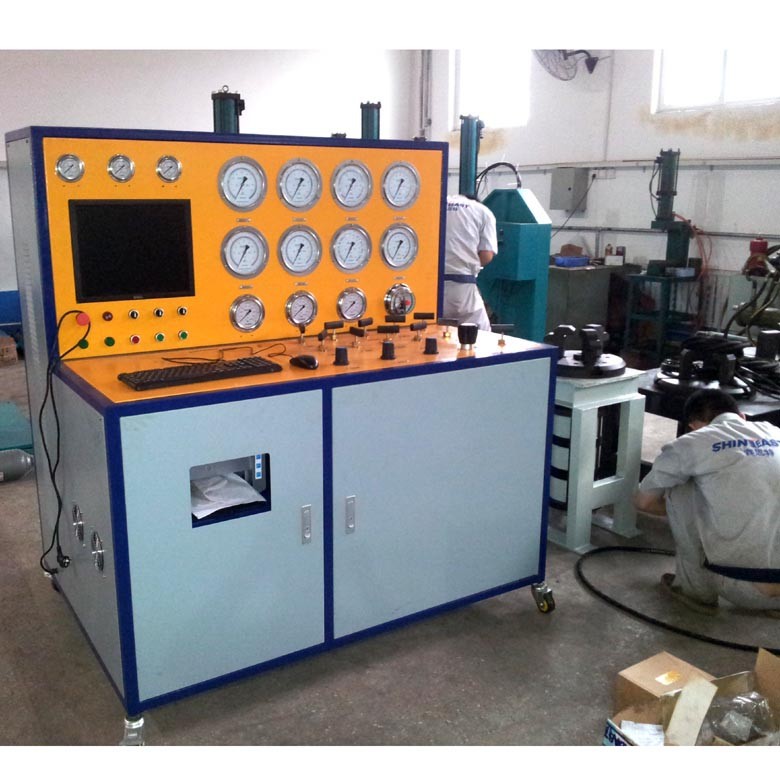

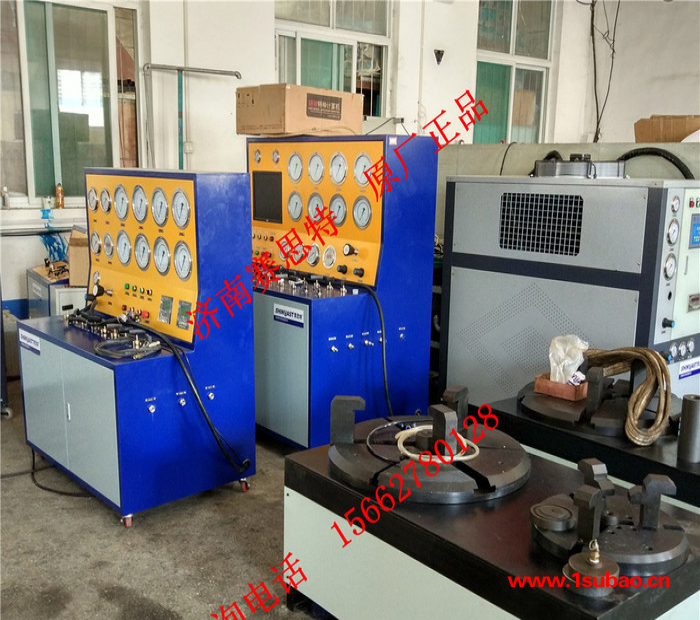

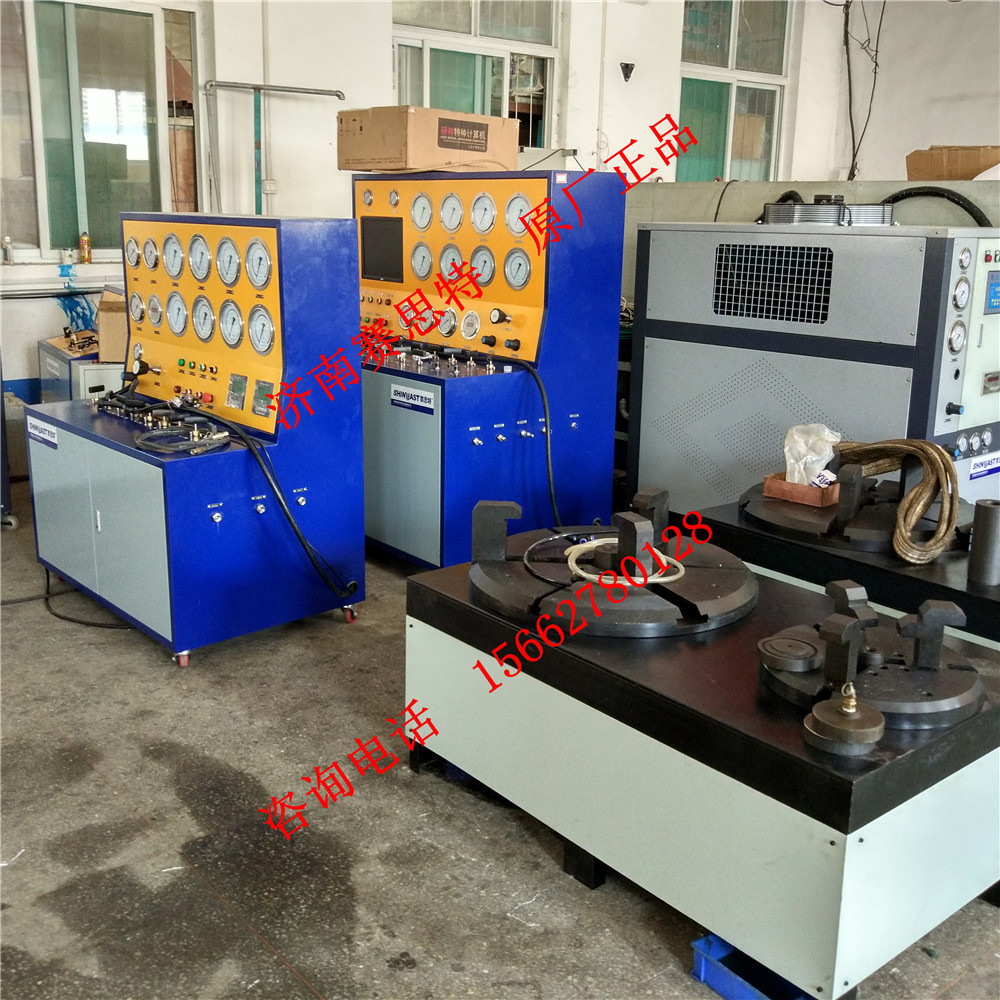

计算机控制安全阀综合校验台--离线检测台

（SVTA-32-DN250MP）

一、安全阀校验台功能

计算机控制安全阀综合校验台是用高压空气为介质来检验各种安全阀的密封性能、起跳压力、回座压力等。考核其压力安全性能。

二、此类设备典型应用

用于DN15～250mm法兰式安全阀、螺纹式安全阀、全启式/微启式安全阀，常规厚薄法兰式安全阀、国产/进口安全阀,弹簧直接载荷式安全阀,带动力辅助功能的安全阀,带补充载荷的安全阀的性能测试。

设备符合国标要求，适用于质监局、锅检所、安全阀生产厂家、安全阀使用厂家等安全阀的性能测试，定期检验等场合

三、设备型号说明

      SVTA-32-DN250-MP

      说明： SVTA----计算机控制

               32----最大压力  32MPa

            DN250----最大通径  250mm

               MP----压力单位  MPa

四、主要技术参数

l 主机技术参数

1. 加压范围：0-32mpa

2. 试验介质：压缩空气

3. 控制方式：计算机控制

4. 测试压力输出：1路；

5. 测试阀门通径：DN 15-250mm

6. 压力控制精度：≤±1%F.S；

7. 压力测量精度：0.4级压力表；

8. 压力表测量范围（双表校验）：0-2.5MPa,0-10MPa,0-25MPa, 0-40MPa

9. 夹紧方式：液压油缸夹紧；

10. 夹紧力输出范围：0-30吨；

11. 密封方式：密封圈/螺纹密封；

12. 内置增压泵增压比：40:1

13. 驱动气源：5-8bar,最大耗气量：1.0立方米/分；

14. 压缩空气质量要求：过滤精度：15μm；常压露点：3℃；含油量(PPM)：≤5.0。

l 工装技术参数

DN250 安全阀装卡座

安全阀通徂：DN15 一DN250

调校压力：PN 32MPA

最大装卡力：30T

工作介质：洁净空气,氮气

工作温度：0—50℃

驱动气源：0.5-0.8MPa
