| 测量介质 | 纯净水 |
|---|---|
| 测量范围 | 0~15MPA |
| 环境温度 | -20`50 |
| 精度等级 | 0.05 |
| 类型 | 压力表校验器 |
| 外形尺寸 | 310×230×140（长×宽×高） |
| 显示方式 | 数显式 |
| 重量 | 4.5kg |
| 结构型式 | 便携式 |
| 品牌 | 康斯德 |
| 型号 | KSD-YFT-40C |
| 加工定制 | 是 |

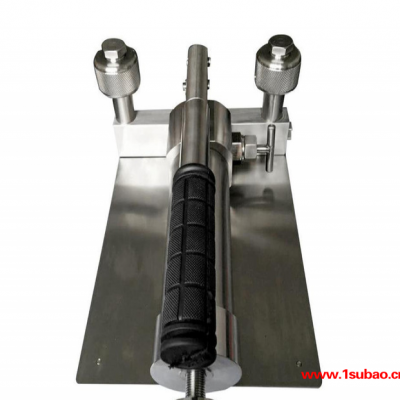

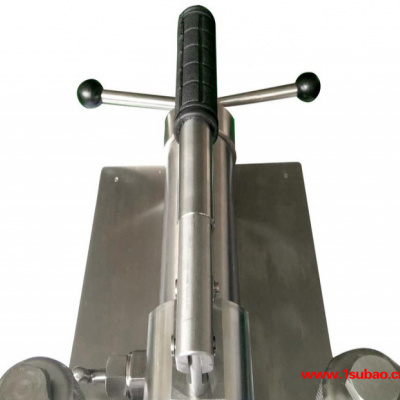

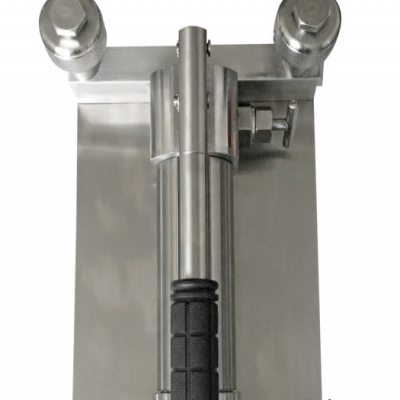

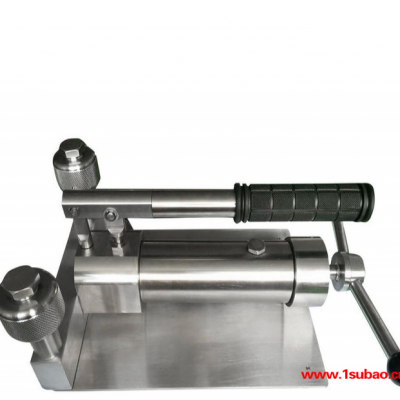

KSD-YFT-40C便携式液压泵
1、概 述
KSD-YFT-40C便携式液压泵（以下简称压力泵）是压力仪表检测工作中的重要辅助设备，与压力标准器配合使用，完成压力仪表校准、检测工作。
压力泵杠杆带动大容室活塞作往复运动，产生压力，经微调及压力输出接口。辅以设计精巧的微调、快速接口、截止阀组成。操作简单、结构合理、密封性能良好的优点，可广泛应用于计量、科研、工矿企业及仪表制造等行业。
2、技术指标
2.1压力范围：0~15MPa
2.2 介 质：变压器油(或者纯净水)
2.3 调节灵敏度：min 1kPa
2.4 外形尺寸：310×230×140（长×宽×高）
2.5 重 量: 4.5kg
3、使用操作
3.1压力的检测
先拧开加水口处螺丝，加入纯净水（或变压器油），关闭截止阀，操作杠杆打压，等看到2个压力输出口有水溢出时，在2个压力输出口分别接上标准仪表和被检仪表，将微调向外调至适当位置（中间位置）。操作杠杆加压到标准仪表的**大量程时，停止打压，使用微调将压力调高一点，稳定1~2分钟，再调至检定点，逐点检测至零点。
3.2.高压状态下，出现压力缓慢下降时。(先将压力高到标准表额定量程10%左右，稳压1~2分钟后，再缓慢调至检定点)。
4、注意事项
4.1压力泵应选择平整易操作的台面放置，避免进入有高腐蚀性气体及粉尘颗粒的环境中使用。
4.2被检仪器应作适当清洗，避免污渍进入检测回路。
4.3输出1、输出2接嘴为专用快速接头，端面密封，
安装仪表时，无需借助任何工具，均匀用力拧紧，大概在密封面相互贴紧时，再拧1~2圈，即可。
4.4输出1、输出2接嘴为上下两件组成，使用时应经常检查下部锁紧螺丝是否连接可靠，若连接不可靠，在遇高压情况下，可能造成崩脱。
4.5当杠杆造压较重时，请使用微调升压，则较为轻松。

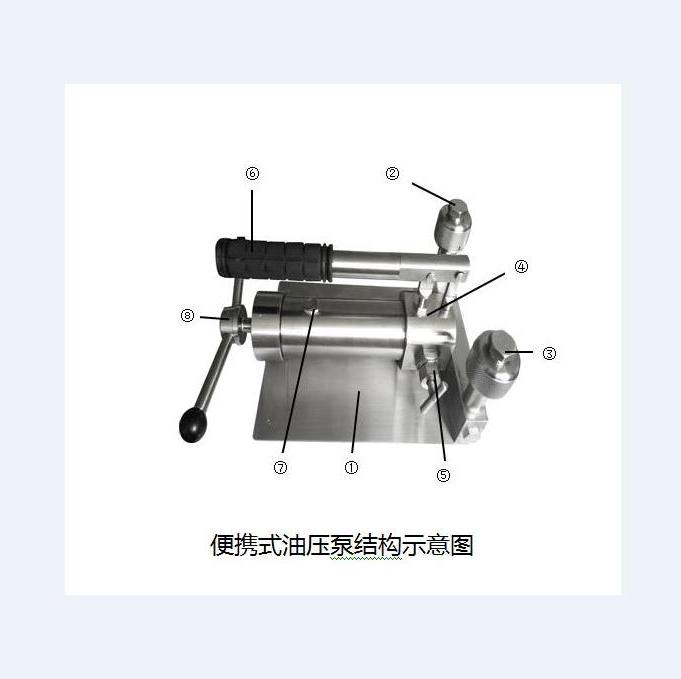

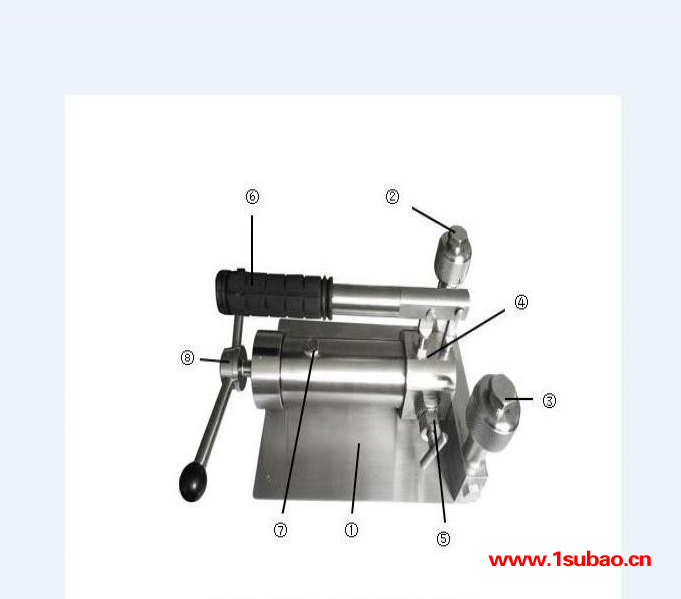

5、各部件名称及功能
| 编号 | 名 称 | 功 能 |
| 1 | 泵体总成 | 各部件组合安装 |
| 2 | 输出 1 | 连接标准表或被检表 |
| 3 | 输出 2 | 连接标准表或被检表 |
| 4 | 活 塞 | 产生压力的上下活塞装置 |
| 5 | 截 止 阀 | 加压时关闭，测量结束时泄压 |
| 6 | 杠 杆 | 通过操作带动活塞柱运动 |
| 7 | 加 水 口 | 拧开螺丝，加入纯净水（或变压器油） |
| 8 | 微 调 | 小范围内增加或减小压力 |
