一体化振动变送器

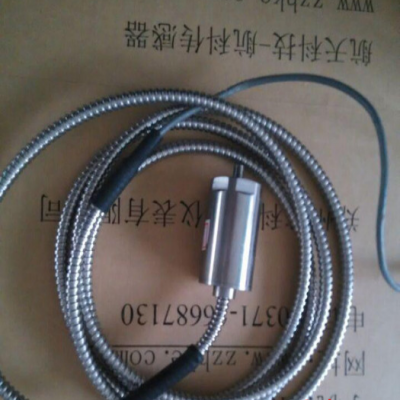

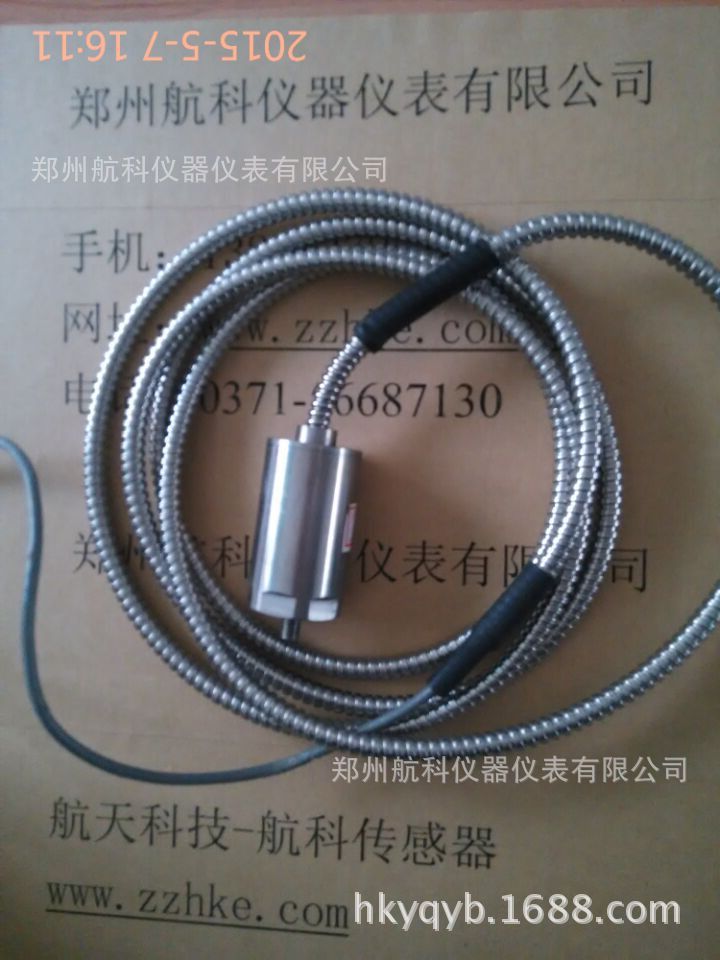

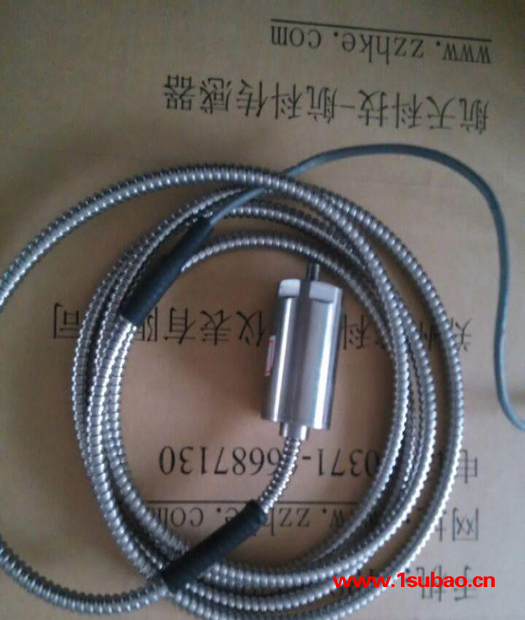

HK9300压电式一体化振动变送器：

主要技术参数：
1. 测量范围：0-100mm/s（可选） 0-20mm/s ※
2. 输出电流：4-20mA
3. 响应频率：2HZ-2000HZ
4. 速度方向：从底部到传感器（正向）
5. 环境温度：-10℃-+70℃
6. 供电电压：12V-36V
7. 壳体材料：不锈钢
8. 重 量: 110 克
9. 安装螺纹：M5，M10*1.5 螺纹或磁吸座（或特殊定做）
10. 压电材料：PZT-5
11. 输出方式：两线制，三路输出
12.附件：
1) 合格证标定参数
2) 安装螺钉一只或磁吸座
3) 航空插头六芯电缆一根（标配 3 米）

9300 压电式一体化振动变送器选型
HK9300-A□□-B□□-C□□-D□□-E□□
A □□ 测量类型
0 1 速度量(mm/s) 0 2 加速度量(g) 0 3 位移量(μm)
B □□ 量程范围
序号
量程
A 测量类型
0 1
速度量 (mm/s)
0 2
加速度量 (g)
0 3
位移量(μm)
0 1 0 - 10 0 - 10 0 - 100
0 2 0 - 20 0 - 20 0 - 200
0 3 0 - 30 0 - 30 0 - 300
0 4 0 - 40 0 - 40 0 - 400
…… …… …… ……
C □□ 安装方式 D □□ 引线
0 1 M10 × 1； A : 端子输出；
0 2 M10 × 1.5； B: 直接引线；
0 3 M8 × 1.25； 0 1 1 米电缆；
0 4 磁吸座安装； 02 2 米电缆
0 5 定制…… 0 3 3 米电缆； 以此类推……
E □□ 铠装
0 0 带铠
0 1 不带铠
实例：航科HK9300-A（03）-B（02）-C（02）-D （A04）-E（00 ）
表示：测量类型--是位移型，量程---0 - 200 μm，安装方式----M10 × 1.5，引线方
式---端子输出 4 米电缆线，带铠装。
