| 测量范围 | 0-100000m3/h |
|---|---|
| 产地 | 大连 |
| 工作温度 | -10-50℃ |
| 工作压力 | 低压式 |
| 精度等级 | ＜1.5% |
| 类型 | 便携式明渠流量计 |
| 适用介质 | 水,水文站,水文地质调查,环保监测,罐区 |
| 品牌 | 大连计测机器 |
| 型号 | JCM-2 |
| 加工定制 | 否 |
JCM-2便携式明渠流量计使用说明书
大 连 计 测 机 器 有 限 公 司地址：大 连 保 税 区 泰 华 510 号电话：0411-66776875 13079847410
目 录
1： 技术要求
2： 测量原理
3： 仪器的操作使用
4： 数据的存储
5： 流量计算
6： 存储数据查询
7： 仪器的维护
8： 仪器的全套设备 9: 流速仪型号、延时输入表10：仪器软件操作说明
CM-2便携式明渠流量计
JCM-2便携式明渠流量计是专门为水文站，水文地质调查,环保监测、灌区等部门而专门研制的新型仪器。
该仪器具有耗电省、功能齐全、自动化程度高、稳定可靠,适用性强等优点。适用于接收各种转子流速传感器所产生的信号。
一:技术指标
▲流速范围： 0.05～7m/s
▲无线： 具有无线接口，可与缆道等配套使用
▲精度： ＜1.5%
▲显示： 汉字液晶显示，4行32位
▲存储： 可存储100个断面数据
▲通讯： 标准RS232接口
▲工作温度： -10℃～50℃
▲工作电源： 7.2V4200mAh,可充电
二: 原理流速、流量计算:
测流速时,由于水力推动转子流速仪旋转,流速仪内部信号装置产生转数信号，JCM-2计数器接收信号，再根据下面公式计算流速:
V = K• N/T + C(m/s).
式中 V：测流时段内平均流速 K: 桨叶水力螺距（斜率b值）
C: 流速仪校订常数（偏差a值）
T: 测流时间(单位为S)
N: 时段内信号数本仪器使用时,K、C均为校订常数,测流时,只要测出T和N,即可算出
流速V。依据流量公式Q=V*S而设计,只要计算出断面截面积S并置入**可求得流量 Q（m3/s）注该机流量适合管道和标准小渠道和标准出水口用。
三: 仪器的操作使用:

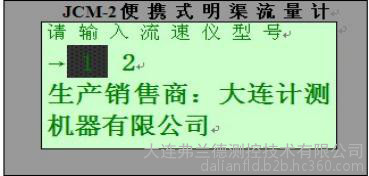

仪器开机显示如图1所示:

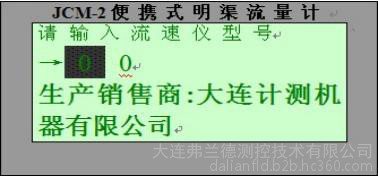

图2：如上所示
3.1 参数设置操作:
3.1.1 用置数键和移位键将流速仪型号置入, 黑色闪烁光标（z）在哪个位置闪烁可按下置数键修改该位置数据，按一下换位键将光标移到下一位置。如1206B流速仪置入12即可，显示如下：

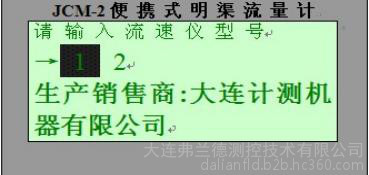

图3：按"置数"键到显示2为止
图4: 型号设置
型号置好后按换屏键进入仪器参数设置显示图面同时保存以上设置（如下图）。
图5: 参数的设置
将流速仪鉴定证上的K、C值直入到屏幕上。如: C值为0.0150,先操作换位键,使黑色闪烁的光标移位到所要修改如上所示偏差 =.01z0的一个数子处,按置数键,修改数据（数子由1 - 9 - 0）与流速仪校订值一致,如偏差=0.0150即可.修改K值.测量时间T的方法同上。（注：K为斜率“为b值”，C为偏差“为a值”）
3.1.2 显示屏中,延时（0、1、2）表示信号周期延时，主要为消除接触丝信号的抖动而设计 :"0" 为**短固定延时; "1" 为2秒钟延时; "2" 为5秒钟延时。
注: 20 、10A、1206、78 型等舌簧管信号不要求设置延时.
