| 类型 | 4P3T |
|---|---|
| 额定发热电流 | 0.5（A） |
| 机械寿命 | 10000（次） |

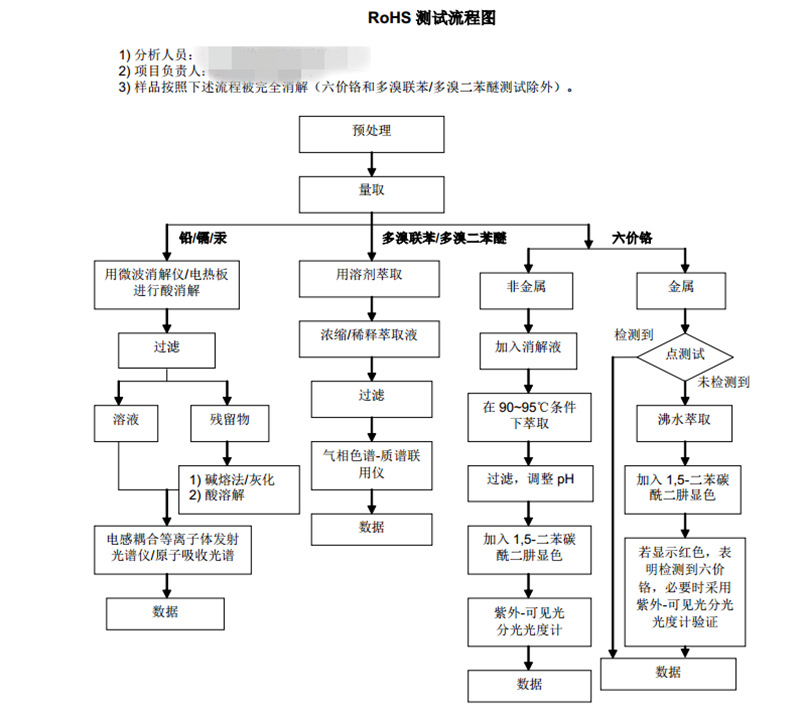

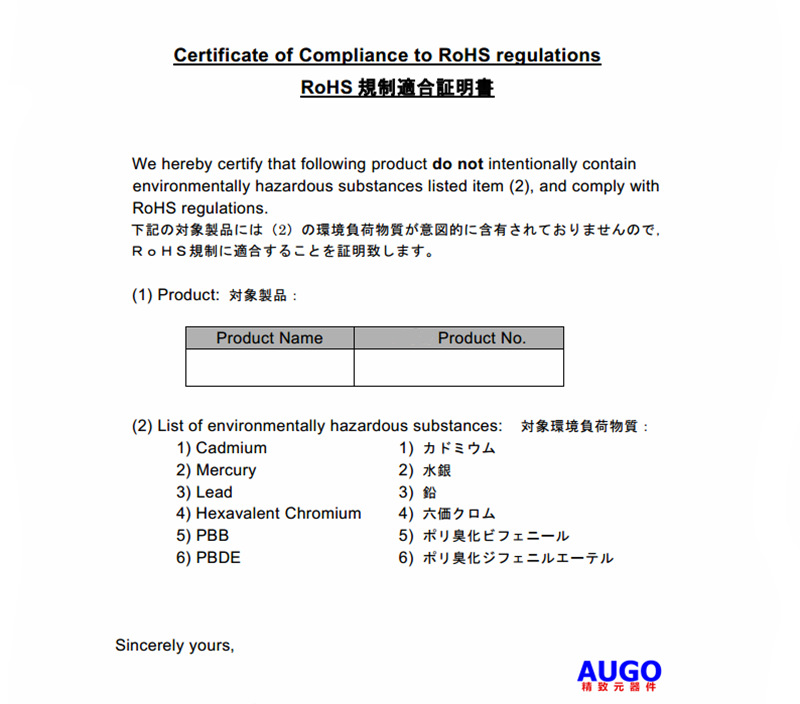

| 产品认证 | ROHS |
| 用途 | 电子玩具.电器.电子.礼品 |
| 加工定制 | 是 |
| 品牌 | AUGO |

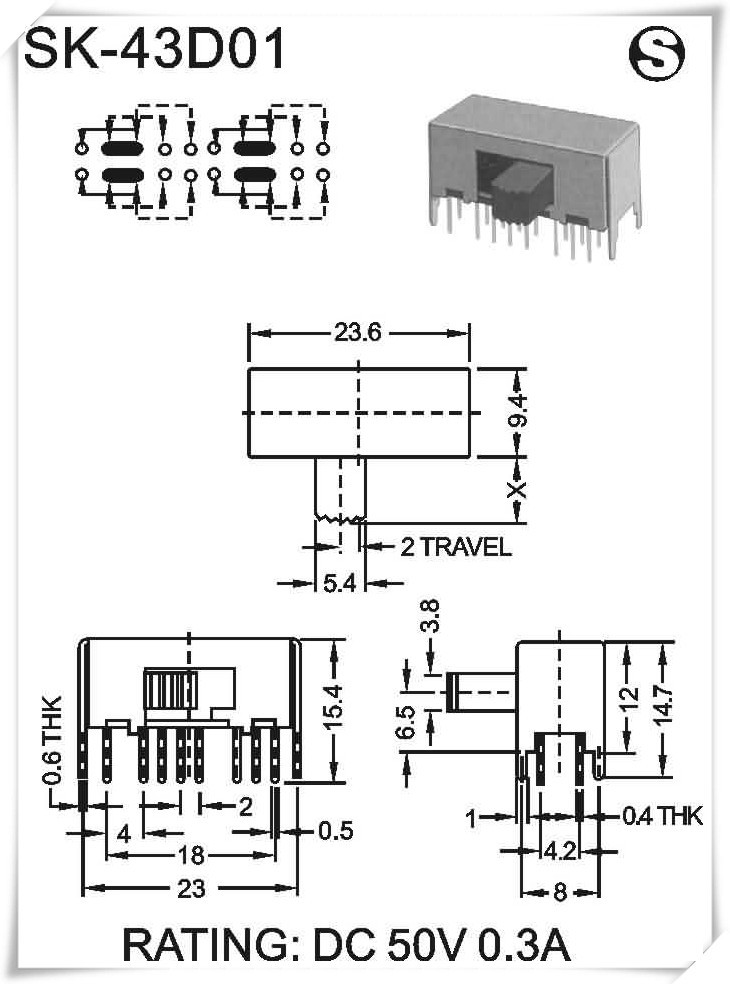

| 型号 | SK-43D01 |
拨动开关，也称滑动开关，是通过拨动开关柄使电路接通或断开，从而达到切换电路的目的。常用的拨动开关的品种有单极双位、单极三位、双极双位以及双极三位等。拨动开关一般用于低压电路，具有滑块动作灵活、性能稳定可靠的特点。
拨动开关按电流分为小电流拨动开关和大电流拨动开关。小电流拨动开关常用在电子玩具，数码通讯；大电流拨动开关一般用在电器，机械等。
拨动开关主要广泛用于:各种仪器/仪表设备，各种电动玩具，传真机，音响设备，医疗设备，美容设备，等其它电子产品领域。
拨动开关组成部件：
1.铁壳（材质：一般为铁；处理工艺：通过电镀镍或者煲黑工艺处理，从而防止其氧化）
2.塑胶手柄（材材：一般为POM料，如有防火阻燃耐高温要求，则常选用PA尼龙料 处理工艺：注塑成型）
3.端子（材质：一般为磷铜； 处理工艺：电镀银）
4.绝缘底板 （材质：电木板； 处理工艺：冲压成型）
5.接触码片（材质：一般为磷铜； 处理工艺：电镀银）
6. 圆形波珠（材质：一般为不锈钢； 处理工艺：电镀镍）
7.**（材质：青铜； 处理工艺：冲压成型）
8.装饰油（材质：红油或者绿油 化工油的一种，涂抹在端子与底板的接触部位，起装饰作用。一般要求无毒环保）
拨动开关规格（具体参数数据以规格书为准）
额定功率：DC50V 0.3A
工作温度范围：-20 ℃~60℃
拨动开关各方面性能：

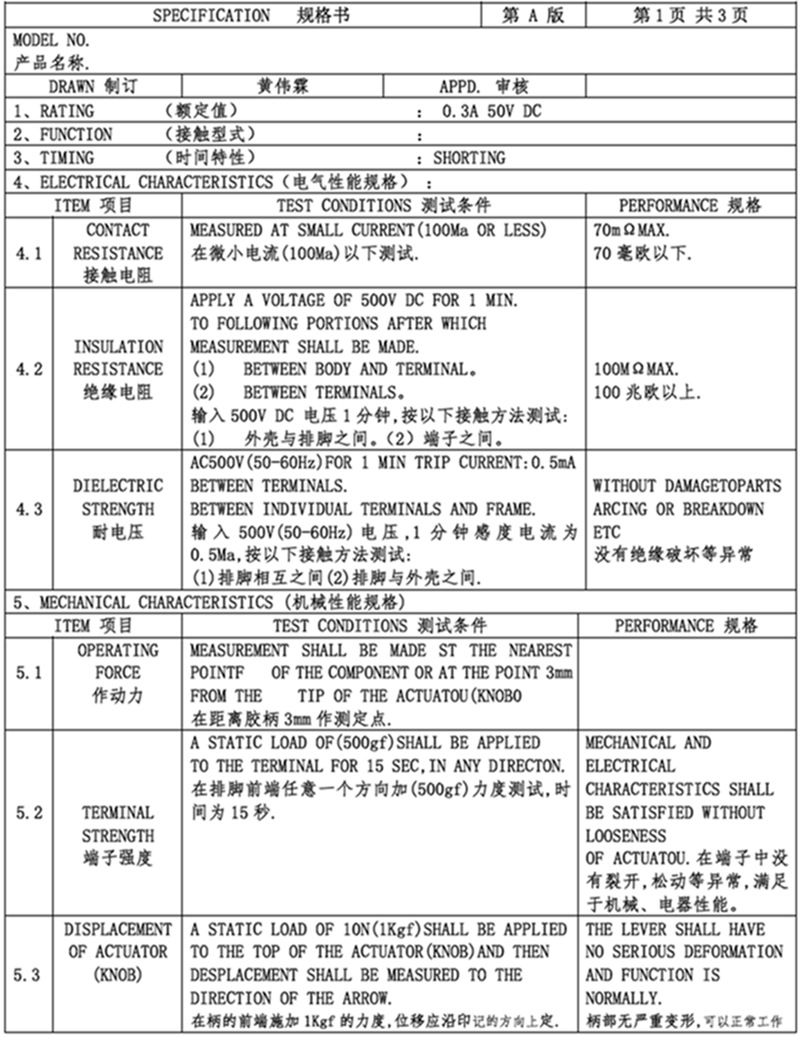

电气性能规格
1.接触电阻测试：
在微小电流（100mA）以下测试。
要求：必须达到30毫欧以下。
2.绝缘电阻测试：
输入500V DC电压1分钟,按以下接触方法测试:
(1) 接触端子之间.(2) 胶座体与排脚之间.
要求：必须达到100兆欧以上.
3.耐电压测试：
输入AC 500V（50-60Hz)电压，1分钟感度电流为0。5mA，按以下接触方法测试：
（1）排脚相互之间
（2）排脚与外壳之间
要求：没有绝缘破坏等异常.
机械性能规格
1.动作力常规为：250+_50gf
2.端子强度
在任意一个方向的先端上加力度(500gf)1分钟.
在排脚中没有裂开,菘动等异常,
要求：满足于机械,电器性能.
3.测试标准状态
在没有指定的情况下测试温度、湿度、气压如下：
(1) 温度为5℃~35℃(2) 湿度为45%~85%(3) 气压为80Kpa~106Kpa

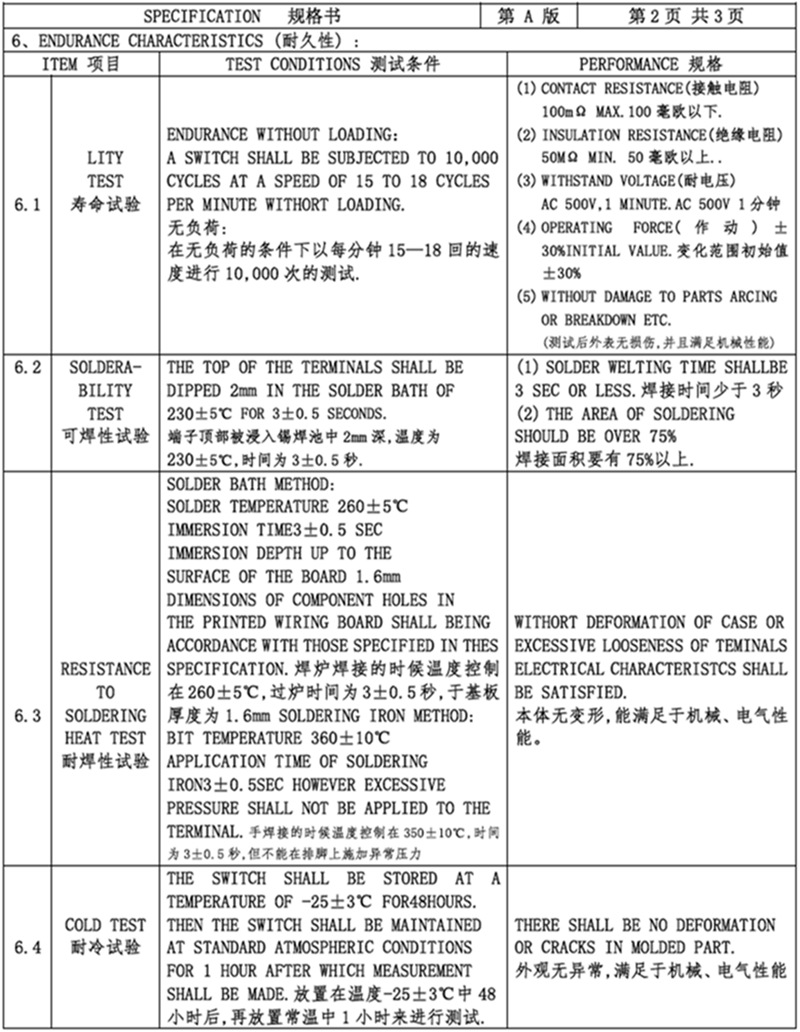

耐久性
1.可焊性试验
端子顶部被浸入锡焊池中1㎜深,温并为230±5℃,时间为3 ±0.5秒.
注意：（1）焊接时间应少于3秒（2）焊接面积要有80%以上.
2.耐焊性试验
焊炉焊接的时候温度控制在260±5℃，过炉时间为3±0.5秒,于基板厚度为1.0㎜
手焊接的时候温度需控制在320±5℃,时间为3±0.5秒.
要求：必须满足本体无变形,满足于机械、电气能.
3.寿命测试
无负荷：操作者以每分钟60次的频率作100，000回之无负荷测试。
要求：(1)接触电阻不能超于200mΩ(2)其它、满足于机械、电器性能.

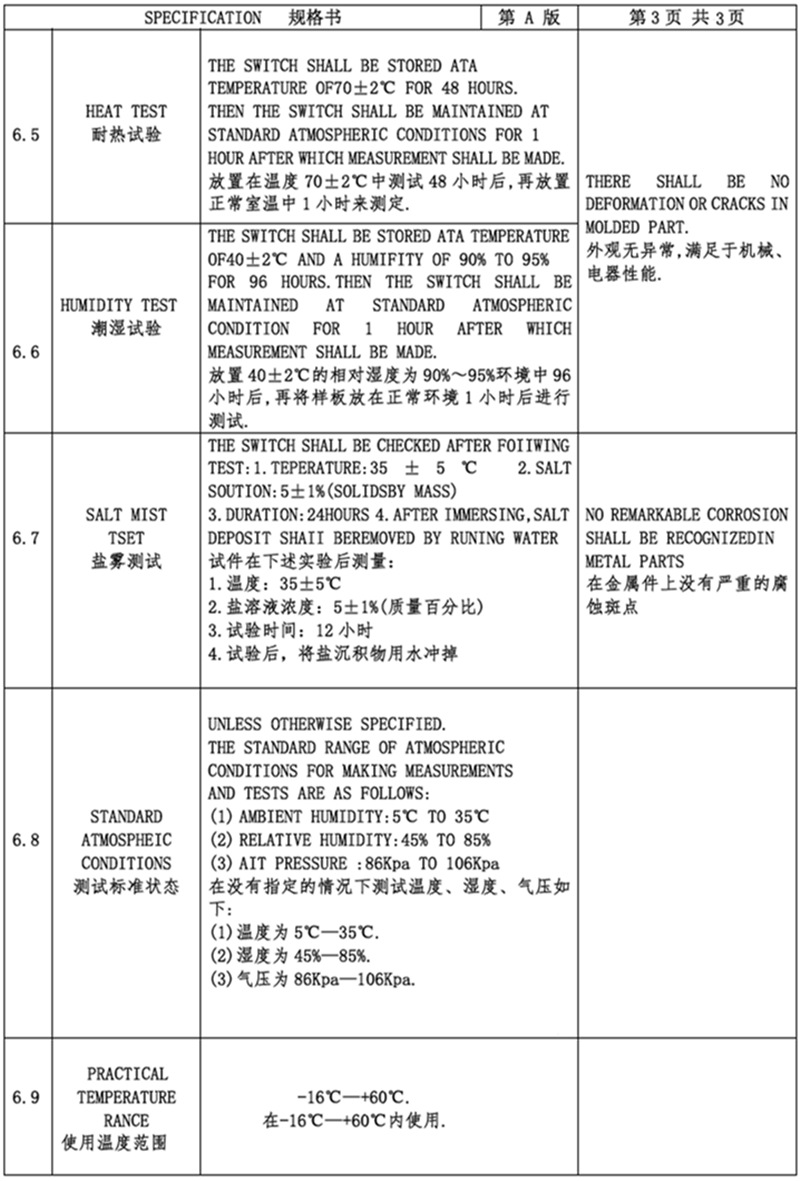

4.耐热试验
放置在温度85±2℃中测试96小时后,再放置正常室温中1小时来测定.
要求：外观无异常驻,满足于机械,电器性能.
5.耐冷试验
放置40±2℃。的相对湿度为90~96%环境中96小时后，
再将样板放在正常环境1小时后进行测试。
要求：外观无异常,满足于机械,电器性能.
6.潮湿试验
放置40±2℃。的相对湿度为90~96%环境中96小时后，
再将样板放在正常环境1小时后进行测试。
要求：外观无异常,满足于机械,电器性能.
