联益BJS-X酸雾净化器

产地	河北
产地	河北
处理风量	25000
电机功率	5kw
额定电压	220V
工作阻力	400
净化率	99
循环水量	50
种类	废气处理设备
可否定做	可以
空气净化技术	HEPA高效过滤技术
品牌	联益
型号	BJS-X
加工定制	是
进风口尺寸	1000*1000
排风口尺寸	1500*1500
适用星级	所有星级

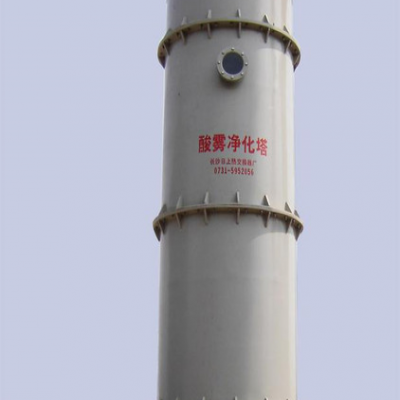

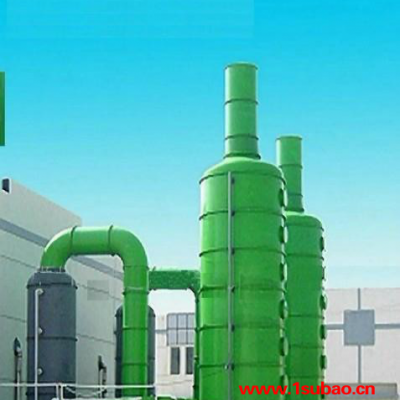

玻璃钢BJS-X酸雾净化塔
　　改进型BJS-X型酸雾净化塔,喷淋塔,碱洗塔,洗涤塔，脱硫塔，吸收塔，吸附塔，酸洗塔，氮氧化物净化塔，生物净化塔.采用的最新专利技术，综合国内外同类净化塔的优点，采用一级鼓泡，两级喷淋，四级吸收，同时对填料层及塔体进行了技术参数上的优化，净化效率可达98%，
净化后的酸雾废气大大低于国家排放标准，是当前国内外最理想的高浓度、较高温度酸碱净化设备。
　　BJS-X系列玻璃钢酸雾净化塔，综合国内外净化塔的优点,采用一级喷射鼓泡，两级喷淋，两层填料，三级吸收，采用了日本最新的喷射鼓泡技术，同时对填料层及塔体进行了技术参数上的优化，在处理高浓度氮氧化物废气及高温度硫化氢废气实验中由为明显，是当前国内外最理想的较高浓度、较高温度酸碱废气净化设备。
喷射鼓泡装置又称气体喷射鼓泡装置或鼓泡反应器，它是在普通鼓泡的基础上发展起来的。
喷射鼓泡的原理是将处理气体用特殊的装置，吹入吸收液中产生大量的细小气泡，在气泡上升的过程中，完成气液传质。

废气净化塔

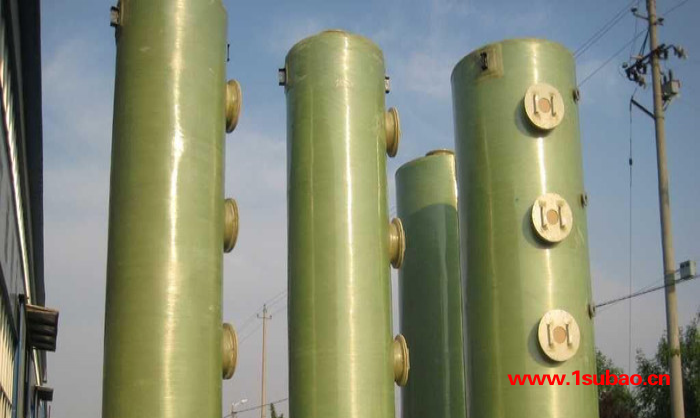

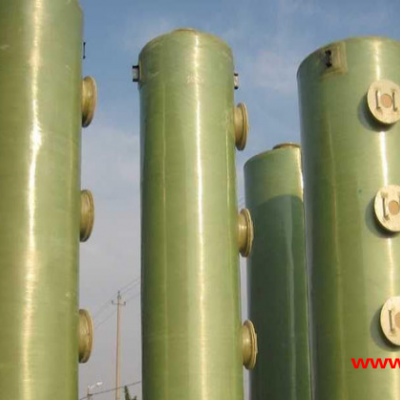

BJS-X系列玻璃钢酸雾净化塔采用玻璃钢制作。塔体外表面采用耐水、耐老化胶衣树脂作防老化面层，胶衣层厚不小于0.5mm。在强度与内外表面间采用无碱无蜡无捻的方格细布作为耐老化的渡层，其树脂含量不低于75%，层数按大型及技术标准要求敷设，树脂含量达60-70%，使塔体强度绝对可靠。
废气净化塔适用范围
　 BJS-x型玻璃钢酸雾净化塔处理的主要有害气体为硫酸雾（H2SO4）、氯化氢（HCL）及氟化氢（HF）气体、铬酸雾（CrO3）、氰氢酸（HCN）气体、氨气（NH3）、碱蒸气等水溶性气体及不易吸收的高浓度硫化氢废气、硝酸产生的难以吸收的氮氧化物有害气体的净化。广泛用于化工、化学制剂、制药、实验室、冶金、轻工、食品、新能源、电镀、酸洗、石油、机械、电力等行业。它具有效力高，耐腐蚀性强，高强度、低噪声、耗电省、体积小，拆装维修方便，轻巧耐用，外形美观大方等优点。BJS-X系列玻璃钢酸雾净化塔，净化后的废气符合“大气污染物综合排放标准（GB16297-1996）”，并获“环境保护产品认定证书”，证书号：冀环产认字[2007]110号，是当前国内外最理想的较高浓度、较高温度酸碱废气净化设备。
*玻璃钢塔体质量可信，性能良好*

根据酸雾净化塔各部件的工作环境，分别选用了耐碱性能好和结构强度高的树脂，外表采用防水、防老化性能好的胶衣树脂。为增加塔体强度，塔体外壳采用了若干纵向加强筋，并根据各种型号的体型大小分别采用了圆筒形双筒体分段结构。因净化塔长期工作在酸碱性腐蚀气体的环境中，除承受塔体自身压力及溶液压力外，还要承受工作时的风压（风机全压在200-205mmH2O），要求全部玻璃钢制件即要有良好的耐腐蚀性能，又要保持较高的抗拉、抗压强度。因此，我厂在充分考虑和排除了强腐蚀下的强度折减系数及手糊成型工艺的离散性因素后，针对塔型结构和使用环境特点，按最恶劣的工作环境下，整个玻璃钢部件仍保持富裕的储备强度。
净化塔选型
我公司目前生产的型号有1.5型、3型、5型、7.5型、10型、20型、30型、40型、50型九种规格。代号意义为：


净化塔的材质选择：玻璃钢材质，一般为玻璃钢材质。
1、选定设备时，所需净化空间的排风量必须和设备处理风量及废气的初始浓度相符，否则达不到排风净化环境的要求。
2、我公司生产的玻璃钢净化塔耐一般酸碱介质，如用户有特殊要求，应在订货时注明，我公司可特殊加工；用户需提供废气的成份、废气中每种成份的最高浓度、废气的最高温度、废气每小时的排风量及排风方式。
3、订货时必须注明风机进、出口方向，出风口角度，供水管及排污管位置，以满足设计及安装需要。
4、酸雾净化塔前后管道，如用户需要玻璃钢管道者，须另行订货。非标准管道可根据设计图纸代加工，本公司实行优惠供应。
5、我公司代为用户办理包装托运，（包装材料及运费由用户自理）。
6、酸雾净化塔设备可用户自行安装，我公司免费为用户提供酸雾净化塔安装图纸及电话技术支持，也可为用户提供有偿现场技术指导安装。
我厂生产的酸雾净化设备主体保修期为壹年。保修期内因设备原因出现的损坏，我厂负责免费维修。与净化塔配套的玻璃钢风机及管道保修期为半年。
净化塔原理图


净化塔结构

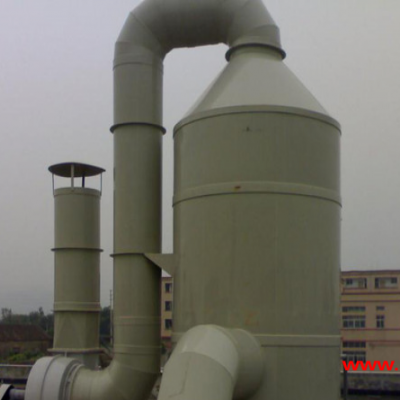

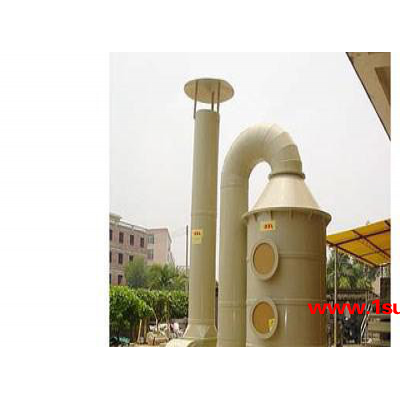

BJS-X系列玻璃钢酸雾净化塔由圆形塔体，用法兰分段联接而成。具体结构由进风段、压力室、鼓泡贮液箱、两级喷淋段、旋流板、出风锥帽等组成。其特点是：制作方便、便于按装检修、强度高、占地面积小。酸雾废气由风机压入净化塔的内筒形成压力室，再由压力室均配给每根鼓泡管，废气通过鼓泡进入贮液箱的吸收中和液中产生鼓泡，使气液充分接触，提高净化效率；然后进入喷淋层，喷淋形式采用双层填料，两级喷淋，使气液充分接触，提高净化效率。本塔配用一台玻璃钢离心通风机和塑料水泵或不锈钢水泵即可。当处理风量在10000立方米以上时，采用二台水泵就能达到设计要求。
BJS-X系列玻璃钢酸雾净化塔主体：
1、玻璃钢贮液箱、加液管，在吸液管上加有滤液装置，进风段采用玻璃钢制作。

2、第一、二级喷液段均采用一排Y-1型尼龙喷嘴，多面空心球滤料和有机玻璃检视孔。
3、有效挡水段设有旋流板增加挡水的效果。

4、玻璃钢风帽盖。
5、F4-72型玻璃钢离心通风机。
6、塑料水泵或不锈钢离心泵。

7、其它配件如塑料管件阀门、固定支架、检修爬梯和进风管道等，用户可在订货时定制。

净化塔原理
(1)吸风罩→进风管道→风机(或进风段)→进风段第一段滤料层(第一级中和反应段)→第二级滤料层(第二级中和反应段)旋流板→出风帽盖→排风管(或吸入段风机)。

(2)BJS型酸雾净化塔-工作原理：

BJS酸雾净化塔采用氢氧化钠溶液为吸收中和液来净化酸雾废气。酸雾废气由风机压入净化塔的内筒形成压力室，再由压力室均配给每根鼓泡管，废气通过鼓泡进入贮液箱的吸收中和液中产生鼓泡，使气液充分接触，再向上流动，至第一滤料层，与第一级喷咀喷出的中和液接触反应。吸收后的废气继续向上流动至第二滤料层，与第二级喷咀喷出的中和液接触，再次发生中和反应，然后通过旋流板，由风帽和排风管或风机排入大气中。
净化塔性能表

型号		BJS-1.5	BJS-3	BJS-5	BJS-7.5	BJS-10	BJS-20	BJS-30	BJS-40	BJS-50
设计风量M3/H		1500	3000	5000	7500	10000	20000	30000	40000	50000
玻璃钢 离心通风机	型号F4-72	NO3.2	NO4	NO4	NO4.5	NO4.5	NO8	NO10	NO12	NO12
	风量M3/h	1637	3566	5315	7947	9440	17400	27250	38600	47000
	风压(Pa)	1110	1920	1480	2080	1680	1480	1220	1410	1760
耐酸水泵	型号	50FS-25	50FS-25	50FS-25	50FS-25	50FS-25	50FS-35	50FS-35	50FS-35	50FS-35
	扬程M	25	25	25	25	25	35	35	35	35
处理酸 雾初始浓度	HCL mg/m3	<400
	H2SO4 mg/m3	<300
	HNO3 mg/m3	<1000
	HCL mg/m3	91-99
吸收效率	H2SO4 mg/m3	92-98
	HNO3 mg/m3	93-96
中和液Na()H溶液浓度%		2-6
净化塔阻力(Pa)		400

净化塔使用
1、本设备宜安装在高出地面100mm以上的混凝土基础上，水泵，风机和塔安装在同一平面上，混凝土表面水平误差≤2mm。

2、运输安装时要注意保护，不得破损机体及部件。

3、本设备出厂时，本公司根据具体情况，采用分段包装运输，由本公司派人员到现场安装调试，也可整体安装，现场直接吊装到位。

4、本设备安装和工作在室外的，冬季应对底部水箱部位注意防冻，严寒地区要考虑适当加温保护。

5、本设备底部水池有液位标记，使用前务必按液位标记注吸收液。静液面高度为加液箱内的一半水位。使用过程中应每天检查并注意补充吸收液。

6、水泵使用前必须先加中和液，不得无液空转，造成水泵损坏。使用时应先开循环水泵2－3分钟，再开引风机，停机时，应先停引风机1－2分钟后，再停循环水泵，使用方应严格按此规定操作，如果使用不当造成水泵损坏，制作方不负任何责任，所有损失由使用方负责。

7、通风机采用后置吸入或前吹式，通风前应检查管道是否连接好，调节阀应先打开，管道内无异物方可运行。

8、定期检查，应根据使用情况定期检查塔体底部水箱内液体酸碱性浓度及排气口气体净化程度，超过标准时，应更换底部水池中的吸收液。

9、使用碱液作吸收液时，碱液应选用液碱（NaOH）加水配制液体，浓度控制在5%-6%之间，设备运行一段时间，酸碱中和产生的盐类，超过一定浓度易发生结晶，堵塞喷头及填料并损坏水泵的水封及叶轮，盐类浓度超过33%时应及时排放，并加入新的碱液才可继续使用。

10、本设备半年应做一次检修，检查盘状喷淋管和填料的填塞情况，并对其进行清洗。

11、选定设备时，所需净化空间的排风量必须和设备处理风量相符，负责达不到排风净化环境的要求。

12、使用方，应建立严格的设备运行操作日制，每天必须有专职人员负责检查，设备运行情况还有详细的交接班记录，并把液体的浓度变化和配液，加液过程每日作记录，以便设备出现故障时能及时查明原因，如使用方无工作日制，我方将无法判断设备故障的原因是否为操作不当，所以我方将不承担有关责任，所有损失由使用方承担。
订货须知
1 、选定设备时，所需净化空间的排风量必须和设备处理风量相符，否则达不到腓风净化环境
2 、为保证净化效果，最好使用我公司配套之整机。
3 、我公司可根据用户需要另行设计、制作特殊要求的净化设备。
4 、为了方便用户，我公司产品供货方式灵活，即可成套从应也可供应零部件。
5 、我公司产品设备保修期为一年。保修期内因设备原因出现的损坏，我公司负责免费维修。
