| 加工定制 | 否 |
|---|---|
| 类型 | 质量流量计 |
| 测量范围 | -（m3/h） |
| 精度等级 | - |
| 公称通径 | -（mm） |
| 适用介质 | 普通工业水 |
| 工作压力 | 3（MPa） |
| 工作温度 | -（℃） |
| 品牌 | ASK |
| 型号 | DFS-3-W |

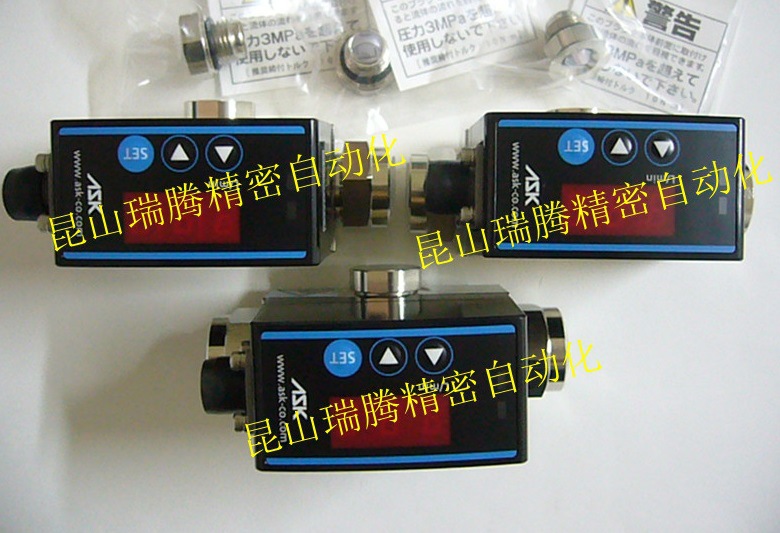

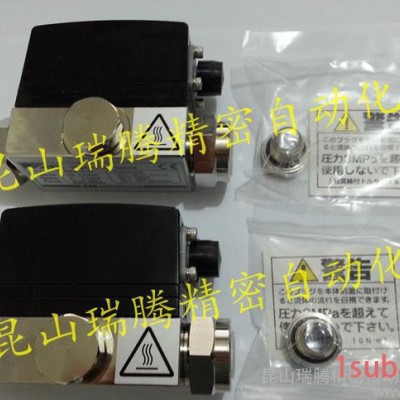

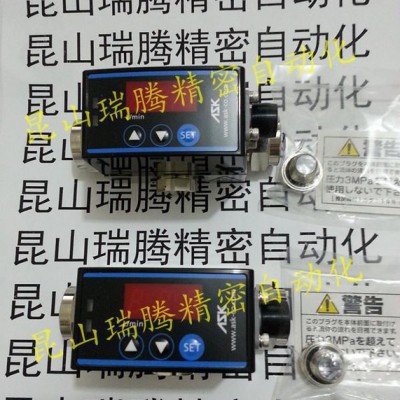

数显流量传感器
产地: 日本
型号: DFS-3-W
DFS-3-W流量传感器特長
デジタルフローセンサーは容易に流量値を読めるように、7セグメントLEDディスプレイを搭載しています。NPN出力かPNP出力を任意に設定できます（出荷時はNPN）。コネクター（M12X1-4ピン）結線式です。入力電源がDC12～24V(許容電圧変動±10%)範囲で使用できます。アンプ保護構造はIP67相当です。流量の下限値を設定できます。下限設定値流量以下では、赤LEDランプ（NG）表示と接点信号出力で警告します。低圧仕様の場合、流体の流れの状態をロータの回転を目視することによって確認できます。自由な取り付け姿勢（水平?垂直?傾斜）と自由な流入方向で使用できます。本体前面のキャップを外し、ローターのクリーニングができます。使用例
各種工作機械、印刷機械、プレス機械、減速機等の主軸、各軸受の潤滑油流量管理による焼き付き防止！各種工作機械のクーラント液流量管理による工具破損、火災発生防止！フィルターの目詰まり検知用冷却水の流量管理● 本体及び全体仕様| 形式 | DFS-1 | DFS-2 | DFS-3 | DFS-6 | DFS-8 |
| 接続口径 | Rc1/8 | Rc1/4 | Rc3/8 | Rc3/4 | Rc1 |
| **大流量 | 1 L/min | 10 L/min | 20 L/min | 50 L/min | 100 L/min |
| 使用流量範囲 | 0.2∼1 L/min | 1∼10 L/min | 2∼20 L/min | 5∼50 L/min | 10∼100 L/min |
| **高使用圧力 | 3MPa | 3MPa（PC/金属製キャップ） 25MPa（金属製キャップ） | |||
| 流体目視機能の 有無 | あり | あり / （PC/金属製キャップ）装着時のみ流体目視可 なし / （金属製キャップ）装着時 ※1 | |||
| 精度 （全流量範囲） | ±0.1 L/min | ±0.5 L/min | ±1.0 L/min | ±2.5 L/min | ±5.0 L/min |
| 使用流体 ※2 | 一般石油系作動油、潤滑油 | 一般石油系作動油、潤滑油 清水、水溶性クーラント液 | |||
| 圧力損失 ※3 | 0.03MPa以下 | 0.025MPa以下 | |||
| 使用温度範囲 | 0～80℃（周囲温度は0～50℃） | ||||
| 本体部材質 | C3604(Ni メッキ), Nd-Fe-B, POM, PC, NBR (DFS-1のみC3604→SUS304) | ||||
● アンプ部仕様
| 形式 | DFS-1 | DFS-2 | DFS-3 | DFS-6 | DFS-8 |
| 電源 | DC12～24V（許容電圧変動 ±10%） | ||||
| **大消費電流 | max 100mA | ||||
| 出力 | NPNオープンコレクタ/PNPオープンコレクタ(任意に変更可能。出荷時はNPN) **大負荷電流100mA | ||||
| 接続 | M12X1-4Pコネクタ（DC用） | ||||
| 保護構造 | IP67 相当 | ||||
| 材質 | ABS、NBR、PC、ポリエステル | ||||
| ネジ部出荷時 密閉方法 | ポリ袋 | プラスチック製ダストキャップ装着 | |||
| 出力状態 ※4 | 設定流量以上の場合は：LED（緑）ランプ点灯/ LED（赤）ランプ消灯 設定流量以下の場合は：LED（緑）ランプ消灯/ LED（赤）ランプ点灯 | ||||
| コネクタ ※5 |  | ||||
| ※1： | 金属製キャップ（高圧用）装着時は流体目視出来ません。 |
| ※2： | 使用流体により、出荷時の調整が異なります。発注時にご指定ください。 |
| ※3： | **大流量時、32cSt時の値を示します。 |
| ※4： | 表示は設定により非表示にすることが可能です。 |
| ※5： | 警報流量は任意に設定可能です。設定方法については、取り扱い説明書をご確認ください。 |
| ※6： | センサケーブルの単品販売を致します。詳細については、別途お問い合わせください。 |
作動原理
デジタルフローセンサーの検出部は、流体の流路中に設けた「ロータ（タービン翼）」が、流体の流量に対して回転することを利用しています。
計測部はこのロータの外周に取り付**磁石」の回転数を、外部に設けた磁気センサにより検知するものです。出力部はNPN出力とPNP出力を任意に変更可能です。
精度について
| 一般作動油 32cSt/O仕様 | 常温清水 ----/W仕様 |
工場出荷時のテストは、上記条件にて行います。精度は、各フローセンサ本体仕様をご参照ください。
デジタルフローセンサー選定表
使用上のご注意
| アンプ部分に、クーラント液が直接噴霧される環境では使用しないでください。アンプケースはABS樹脂です。ABS樹脂を侵すようなクーラント液の成分にはご注意ください。**大使用流量を厳守してください。モータなどの磁場を形成する機器の付近は避けて設置してください。誤作動する場合があります。**側には管内径の10倍以上、下流側には4倍以上の直管部を設けてください。 出口付近に「エルボ?チーズ?絞り弁」等、「曲がり?合流?分岐部分」を設けないようにしてください。
※クーラント液に切粉等が多く含まれている汎用NC旋盤、研削盤へのご検討の場合は、弊社営業担当者へお問い合わせください。 |  |
