工具显微镜_三丰工具显微镜TM-505

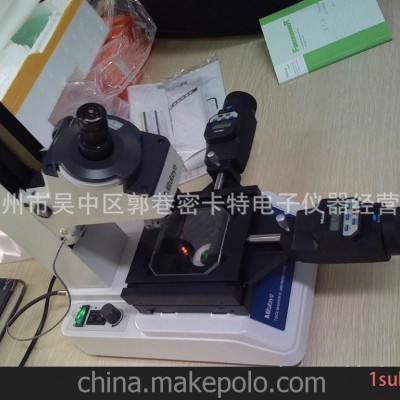

三丰工具显微镜TM-505

三丰TM 系列工具显微镜适于测量加工工件
的直径和角度，安装可检测螺丝和齿轮形
状。小型化设计，十分适于在车间等狭小
空间使用。
特点
• 转动刻度盘，对准十字线分划板与工件图像，实现角度测量。
• 照明强度可调。

技术参数
观察图像: 正像
光管: 单目目镜 (屈光度可调)
俯角: 30º
分划板: 90º 十字线分划板 (176-126)
角度分度值: 范围: 360º
最小读数: 6' (使用游标)
目镜: 15X (176-116), 视场范围: 13mm
可选: 10X, 20X
物镜: 2X (176-138), 工作距离: 67mm
可选: 5X, 10X
总倍率: 30X
轮廓照明
• 光源: 钨丝灯泡(24V, 2W)
• 功能: 带有绿色滤光片、 光强度可调
表面照明:
• 光源: 钨丝灯泡(24V, 2W)
• 功能: 光强度可调
电源: 100/110/120/220/240V AC, 50/60Hz
重量 13.5Kg

性能参数
型号TM-505

货号176-811*

XY 工作台移动范围50 x 50mm

测量方法微分头 (选件) 微分头 (选件)
浮动功能— —
XY 工作台面尺寸152 x 152mm

工作台有效范围96 x 96mm

最大工件高度115mm

最大工件重量5kg
备注— —
* 为区分交流电源电压，在货号后加上以下后缀(如：176-811A):
A 适于UL/CSA, D 适于CEE, E 适于BS, DC 适于中国、K 适于EK，无后缀适于JIS/100V
