| 准入认证 | ISO9001 |
|---|---|
| 准确度 | 0.01g |
| 型号 | XYM-2A |
| 加工定制 | 是 |
| 类型 | 液体密度计 |
| 分度值 | 0.01 |
| 显示方式 | 游码 |
| 测量范围 | 0.96-2.5g/mL |
| 测量物质 | 液体 |
| 规格 | XYM |
| 可测样品状态 | 液体.泥浆 |
| 品牌 | 液体密度计/永峰 |
XYM-A型系列密度计产品是YM系列液体密度计的更新换代产品。XYM-A型系列液体密度计其主要部件：泥浆杯，泥浆杯盖，平衡料筒，砝码，刻度尺板等均采用不锈钢材质精制而成（取代了YM型系列液体密度计铝制品结构）,经电抛光处理，具有坚固耐用，美观，抗冲击，耐腐蚀，测定数据稳定，精度高等特点.
二、型号及规格
| 序号 | 规格型号 | 名 称 | 测量范围 |
| 1 | XYM-1A | 液体密度计 | 0.96-2.0g/cm3 |
| 2 | XYM-2A | 液体密度计 | 0.96-2.5g/cm3 |
| 3 | XYM-3A | 液体密度计 | 0.96-3.0g/cm3 |
| 4 | XYM-4A | 液体密度计 | 0.5-2.0g/cm3 |
| 5 | YYM | 液体压力密度计 | 0.9-3.1g/cm3 |
三、仪器的主要技术参数：
主要技术参数
| 序号 | 规格型号 | 名 称 | 测量范围 | 测量精度 | 杯容量 |
| 1 | XYM-1A | 液体密度计 | 0.96-2.0g/cm3 | 0.01g/ cm3
| 140 cm3 |
| 2 | XYM-2A | 液体密度计 | 0.96-2.5g/cm3 | 0.01g/ cm3
| 140 cm3 |
| 3 | XYM-3A | 液体密度计 | 0.96-3.0g/cm3 | 0.01g/ cm3
| 140 cm3 |
| 4 | XYM-4A | 液体密度计 | 0.5-2.0g/cm3 | 0.01g/ cm3
| 140 cm3 |
| 5 | YYM | 液体压力密度计 | 0.9-3.1g/cm3 | 0.01g/ cm3
| 210 cm3 |
（2、工作原理

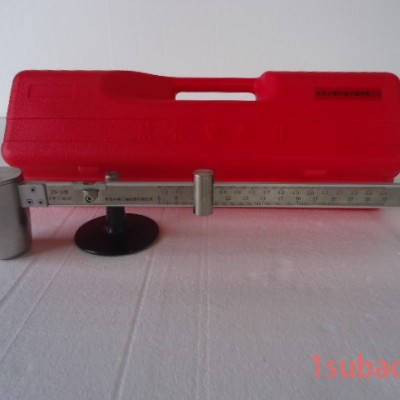

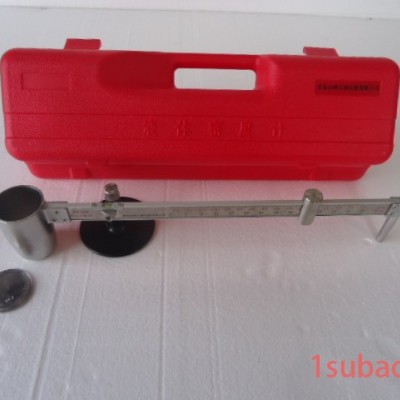

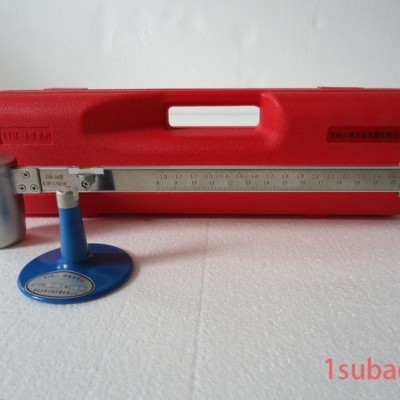

XYM型钻井液液体密度计是不等臂杠杆试仪器，它由刻度杠杆主尺及在杠杆主尺上镶有一支主刀刃作为支点，杠杆左端连有一支泥浆杯，杯上部有杯盖，杠杆的右端连接平衡筒，平衡筒上面有一丝堵，主要用来校正杠杆平衡所增加的重物（铅粒）所以除非重新校正仪器时，平时切勿旋开上面丝堵。在主刀刃上部的杠杆上镶有水平泡一只，当水泡居中心位置时表示杠杆处于水平位置，杠杆有可移动砝码，其背后有一螺钉，便于砝码自由沿杠杆沟槽移动，而不致脱下，砝码正面底部亦有一只小螺孔，是为了调整砝码重量之用，此螺孔除非重新校正仪器，切勿旋开此螺孔，否则会造成仪器不准确。杠杆主尺安放在支撑座主刀口上。杠杆主尺可以灵活摆动。为防止杠杆主尺过度倾斜，在支撑座上带有一主尺支架。不使用时可使杠杆主尺落在此支架上。
五、仪器的操作：
（一）仪器的操作
1、仪器的底座应放置在水平的平面上。
2、测量钻井液的温度，并记录在钻井液报表上。
3、取下杯盖（2），在洁净、干燥的泥浆杯（1）中注满所要测定的钻井液，如钻井液中侵入气泡，需轻轻敲泥浆杯，直至气泡溢出杯外（如测水泥浆时需摆动水泥浆25次）。
4、将杯盖放在注满钻井液的泥浆杯上并转动杯盖，使多余的钻井液和空气从盖的中间小孔中挤出。
5、将仪器外表面及杯盖上多余的钻井液擦拭干净。
6、将仪器主刀刃对准主刀口，放于支撑座上。
7、将砝码移到主刀刃附近，然后再缓缓向右移动砝码，使杠杆主尺保持水平的平衡位置（杠杆主尺的平衡，用水平气泡测量是否平衡）。
8、读数；砝码左侧边所对的刻线就是所测该钻井液的密度值。
（二）仪器的校正
仪器应经常用蒸馏水校正。在21℃（70℉）时，可在盛液杯中放满清洁的蒸溜水，按正确的使用方法进行测量所得密度值为1g/ cm3的标准，如不符，可调整平衡筒的重物（铅粒）。
六、仪器的维护与保养
1、要求实验员熟悉全部操作过程和操作时可能出现的情况，一定按操作程序操作。
2、当移动、维修或清洁仪器时。要轻拿、轻放，以免造成部件受损、变形影响精度和使用。

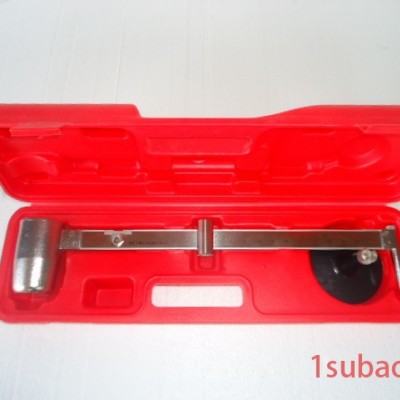

3、仪器使用完毕一定要彻底洗净、擦干，重新放于盒内。每台仪器的杯盖、水平泡及砝码是出厂前选配校验好的，不得随意调换或拆装，以免造成较大误差。
4、主刀刃和主刀口工作面不得破坏。以免影响使用和精度。
5、盛液杯、杯盖和砝码出厂前已校验配套，不得随意更换。若更换需重新校正。
七、仪器的运输与储存
仪器的运输与储存应符合于JB/T9329-1999标准。产品应储存在通风的室内，室内空气中不含有能引起器件腐蚀的杂质。
八、故障的判定与排除
| 序号 | 故 障 | 产 生 原 因 | 排除故障方法 |
| 1 | 泥浆杯松动。 | 泥浆杯与尺杆的固定螺钉松动。 | 将固定螺钉拧紧。 |
| 2 | 平衡筒松动。 | 平衡筒与尺杆的固定螺钉松动。 | 将固定螺钉拧紧。 |
| 3 | 水平泡不灵敏。 | ① 水平泡坏。 ② 主刀刃有损伤。 ③ 主刀口有损伤。 | ① 更换水平泡组件。 ② 修复主刀刃。 ③ 修复主刀口 |
