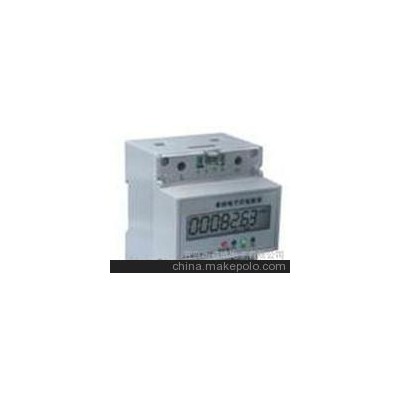

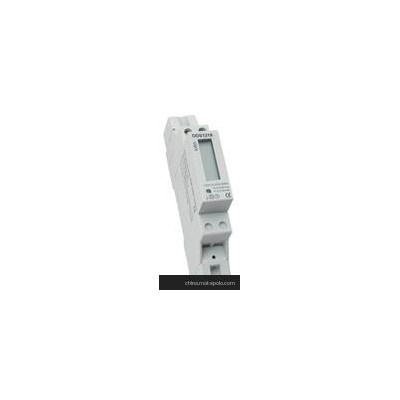

导轨式智能电能表

微信扫码

1概述
　　DTSD1218系列导轨式安装电能表是森维电子集多年的电表设计经验，所推出的新一代微型电能表。
　　该电能表采用LCD显示，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换，极大地方便了用电自动化管理。
　　该电能表具有体积小巧、精度高、可靠性好、安装方便等优点，性能指标符合国标GB/T 17215.321-2008、GB/T 17215.322-2008和电力行业标准DL/T614-2007对电能表的各项技术要求，适用于政府机关和大型公建中对电能的分项计量，也可用于企事业单位作电能管理考核。2产品规格
产品型号准度等级额定电压电流规格脉冲常数DTSD12180.53×220/380V3×1.5(6)A6400imp/kWh 3×5(20)A1600imp/ kWh 3×10(40)A800imp/ kWh 3×20(80)A400imp/ kWh
 3　技术参数
项目技术指标DTSD1218精度等级有功:0.5级   无功：1级额定电压Un3×220/380V电流规格1.5(6)A、5(20)A、10(40)A、20(80)A工作电压正常工作电压范围：0.9～1.1Un，极限工作电压范围：0.7～1.2Un参比频率45Hz或65Hz起动电流直接接入0.004Ib经CT接入0.002In功耗电压线路小于等于5VA/相电流线路小于4VA/相电能脉冲输出脉冲宽度：80ms±20ms光耦隔离，集电极开路输出数字通信RS485，MODBUS-RTU（其他协议可定制）时钟误差小于等于0.5s/d温度范围正常工作温度：-10℃～+45℃，极限工作温度：-20℃～+55℃，存储温度：   -40℃～+70℃相对湿度小于等于95％（无凝露）外型尺寸（长×宽×高）126×89×74（mm）平均无故障工作时间（h）大于等于50000
4安装与接线
4.1安装外形图及接线图
4.1.1 外形尺寸（单位:mm）


图1 DTSD1218外形图4.1.2安装图
　DTSD1218系列导轨式安装电能表采用35mm标准导轨安装方式，如下图2


图2 安装图4.1.3接线图
　　DTSD1218导轨式安装电能表支持直接接入和经电流互感器CT接入两种接线方式


图3  三相四线直接接入


图4 三相四线经CT接入　　注：实际接线时请以仪表侧接线图为准，其中，DTSD1218的接线图中变量6表示无功脉冲和时钟脉冲的可选项，根据需要选择相应的接线图。4.2安装注意事项及方法
4.2.1 电能表应装在室内通风干燥的地方，采用35mm标准导轨方式安装。
4.2.2 安装接线时应按照电能表侧面的接线图进行接线，最好用铜接线头接入。对于直接接入式电能表接线时应注意进线和出线方向，并将螺钉拧紧，避免因接触不良而引起电能表工作不正常；经电流互感器接入式的电能表接线时应注意电流互感器次级的极性。
