CFZ22(A)气体自动负压采样器

使用说明书

1. 概述

1.1   CFZ22(A)气体自动负压式采样器（以下简称采样器）是采集煤矿井下空气中的气样，然后携带到地面上通过气相色谱仪等仪器对气样中的氧、氮、一氧化碳、二氧化碳、甲烷等做定性定量的分析，是保障煤矿安全生产正常进行的一项基础性工作。多年来，采集煤矿井下空气气样的常规方法是手工双连球球胆采样法，这种采样方法存在着劳动强度大、样品真实性差、不安全等多方面的缺点。

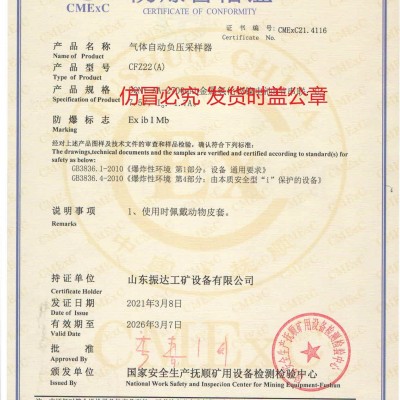

1.2 防爆标志：ExibI；

1.3 防爆型式：矿用本质安全型；

1.4 产品型号及含义：

C    F    Z    22    (A)

                                 设计修改序号

                           气体流量

                                 自动

                   负压法;

采样器

1.5 机箱材质：ABS工程塑料。

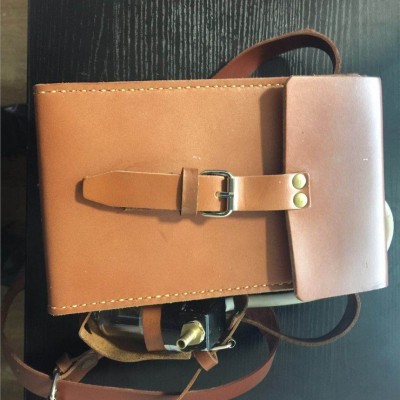

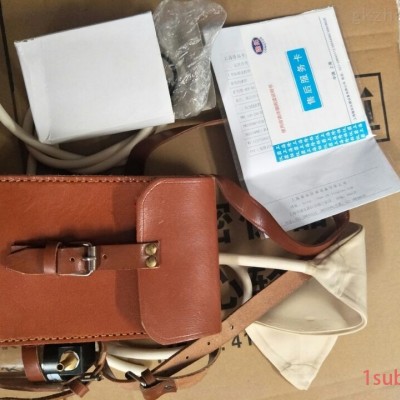

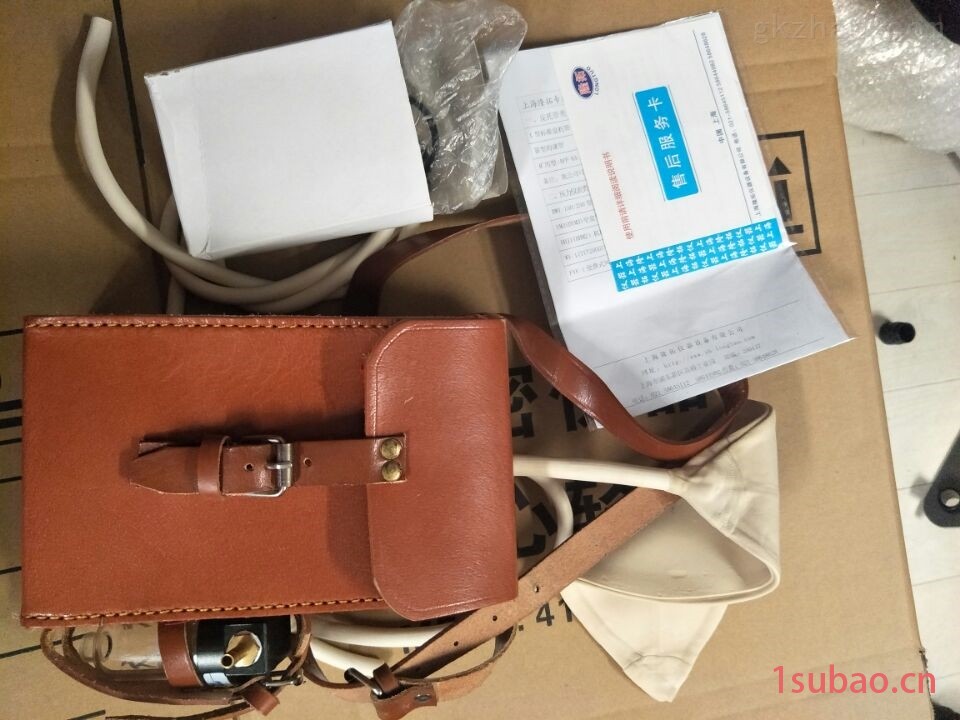

1.6 保护套：一级黄牛皮缝制。

2 环境条件

2.1 采样器在下列条件下应能正常工作：

   a)环境温度：0℃～+40℃；

   b)平均相对湿度：≤95%RH，（+25℃时）；

   c)大气压力：80kPa～106kPa；

   d)使用环境：具有甲烷、煤尘爆炸性混合物的煤矿井下。

2.2 贮存温度：-40℃～+60℃。

3. 本安参数

        电池组由五节镍氢电池串接康铜丝双八字缠绕的1.50Ω（功率10W）限流电阻，并在此限流电阻和电池组之间增加1安保险丝，由硅胶浇封而成，浇封厚度应≥3㎜.

   U₀：6.70V；I₀:5.00A；

      额定工作电压：6.00V；最大工作电流：695.00mA；

4、基本性能

采样器出口气体流量为22L/min；误差：±2L/min。

5. 工作时间

采样器电池正常充电后，其工作时间应不小于40 min。正常工作时间内，采样器不应出现欠压关机，基本性能应符合第4条的规定。

6. 欠压报警功能

采样器出现欠压时，能发出光报警信号；光信号在暗处能见度应不小于20m远。

7. 外形

1.镍氢电池组　　2.直流电动机　 　3.抽气泵　　　4.泵进气口

5.拉杆　　　　　6.进气胶管和阀门　7.泵出气口　　8.贮气装置

采样器工作原理（如上图所示）：把贮气装置（如球胆）通过胶管连接到采样器的出气口后，开启采样器的电源开关，采样器中的抽气泵在较短的时间内就能向贮气装置中充满空气样品，关闭采样器电源开关，拆下贮气装置绑扎、紧固好，气样采集工作即告完成。
