高顿GSL 在线采样器

 在线采样器适用于石油化工装置中对管道、储罐内的各种介质，尤其是有毒、易燃易爆等危害性的中、低压气液介质的无泄漏采样。样品真实性强，准确性高，无残液、残气排放,有效地防止有毒有害介质对操作者的伤害。同时不会污染环境，避免了易燃、易爆介质在采样时可能造成的危险事故。

  符合对环保和防火、防爆规范的要求。同时由于柱塞贯穿于阀体及联接法兰中，保证每次采样时不排残液(气) ，也消除了凝堵的因素。

■直接连接生产管线，取得试样更加准确。304/316不锈钢，防腐性能显著

■整体式结构，避免泄漏点，安全可靠

■根据介质特性可附加冷却，吹扫功能，适用于高温高粘度介质的取样

■连接方式支持焊接，螺纹连接，法兰连接

■根据介质特性可选配采样容器（密闭式耐压玻璃容器&不锈钢采样钢瓶）

主体材质：304不锈钢，外观精美，结实耐用。

结构组成：主要由应急阀、传动丝杆、阀体、丝杆支架、手柄、柱塞、出液管、密封组件及连接法兰组成。

适用范围：适用于各种粘度，无强腐蚀性的液体介质的采样。

使用温度：- 45～425℃

工作压力：0 ～6.4Mpa

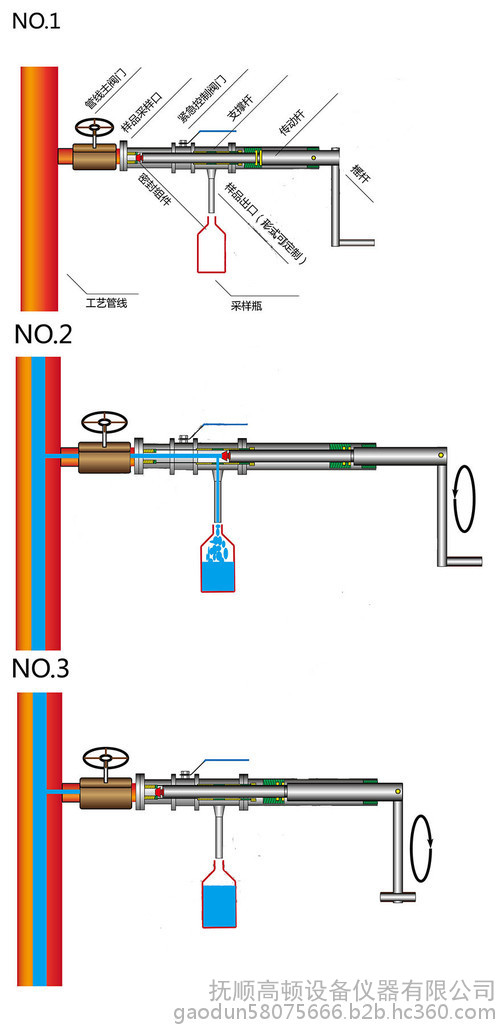

工作原理：

■将样品瓶瓶口对准在线采样器的出液口；操作人员可将样品瓶通过金属软管或快速联轴器连接到出液口端口。一些有毒有害的液体不能使用敞口样品瓶。

■将进口端口与试样主管线垂直(焊接或法兰对接)连接，注意请保持在线取样器水平安装。

■逆时针方向慢慢旋转在线采样器手柄至出液口流出试样为止；从试样出液口流出液体的时候开始取样。

■等样品采集完毕后，立即顺时针方向旋转在线采样器手柄至丝杠全部旋入为止，关闭在线取样器，防止试样泄露造成的环境污染与安全事故。

注：为了满足广大用户的实际需求，本公司设计生产的在线采样器可以选装压力表减压器，对接法兰，冷却器，金属软管，出液口控制阀门，采样瓶，快速联轴器等功能

【在线密闭采样器的独特优势】

  高粘度在线密闭采样器使用摇把活塞式阀件设计，广泛应用于渣油、蜡油、硫磺等高粘度流体或者含有固体颗粒的流体样品取样。可选前置检修阀，根据工业中的工作状况配置蒸汽夹套或者冷却器，选配蒸汽吹扫或氮气吹扫，活塞运动时可以清除活塞上的沉淀物，阻止阻塞发生，确保样品不残留、不堵塞。

【应用范围】

1、粘性流体、含有固体颗粒流体
2、反应槽、管线等取样
3、高温制程
4、低压或负压制程等等

注：由于在线采样器所配备的部件与工作形式不一样,不同型号不同部件组成，价格差别较大,所以具体价格请于厂家联系！
